Колонки раздаточные сжиженного газа ДЖЕНЕРАЛ ПАМПС LPG, 69924-17

Назначение

Колонки раздаточные сжиженного газа «ДЖЕНЕРАЛ ПАМПС LPG» (далее - колонки) предназначены для измерений объёма сжиженного углеводородного газа (пропана, бутана, пропан-бутановой смеси, далее - сжиженный газ) при выдаче его в баллоны транспортных средств.

Описание

Принцип действия колонок состоит в следующем: сжиженный газ из резервуара через приемный клапан, фильтр предварительной очистки подается в измеритель объема сжиженного газа из которого через раздаточный рукав с пистолетом поступает в бак транспортного средства.

Газовая фаза после сепаратора поступает обратно в резервуар.

В колонках реализован прямой метод непосредственной оценки объема сжиженного газа измерителем объема, проходящего через колонку, в единицах объема.

При протекании сжиженного газа через измеритель объема возникает разность давлений на его входе и выходе, под действием которого поршень совершает возвратнопоступательное движение, сжиженный газ при этом вытесняется из измерительной камеры.

Поступательное движение поршней вместе с кулисами преобразуется во вращательное движение коленчатого вала, которое через соединительную муфту передается на вал датчика импульсов.

Вращательное движение вала датчика импульсов преобразуется в последовательность электрических импульсов, поступающих в электронно-вычислительное устройство блока индикации и управления (БИУ) колонки, и далее на дисплей, на цифровом табло которого индицируется количество отпущенного сжиженного газа, его цена и стоимость.

Задание дозы сжиженного газа и включение колонок производит оператор на пульте, находящемся непосредственно на колонке или с пульта дистанционного управления через интерфейс RS 485.

Установка нулевых показаний на цифровом табло разового учета выданного объема сжиженного газа производится автоматически при задании дозы на колонку.

Колонки состоят из:

-    измерителя объема поршневого типа: LPG, производства фирмы «Hitachi Automotive Systems Measurement, Ltd», Япония; или LPGFM1, производства фирмы «CSA Elektrik Elektronik Sanayi ve Ticaret Ltd. §ti.», Турция; или LPG2, производства фирмы «Zhengzhou Jayo Petroleum Machinery Co.», Китай; или YGM, производства фирмы «Yenen Muhendislik Mu§avirlik Sanayi ve Ticaret Ltd. §ti.», Турция;

-    датчиков импульсов типа 01 -08d, 01 -09d или 02-07, производства фирмы «Eltomatic A/S», Дания; или FBCGQ-3, производства фирмы «Zhejiang Datian Machine Co. Ltd», Китай; или MKR-P50 производства фирмы «Mekser Petrol Ekvipmanlari A.S.», Турция;

-    блока индикации и управления Т0ПАЗ-106-К2-2МР ЭМС ЖКД или Т0ПАЗ-306БУ9-01, производства ООО «ТОПАЗ-ЭЛЕКТРО», Россия; или GP510, производства ООО «Невская Звезда», Россия;

-    сепаратор газовой фазы;

-    дифференциальный клапан;

-    раздаточный рукав с пистолетом длиной не менее 4 м, выдерживающий давление не менее 10 МПа (100 бар).

Колонки имеют одну или две гидравлические системы, каждая из которых имеет технические характеристики одинарной колонки, и обеспечивают заправку одновременно с двух сторон.

Колонки при выпуске имеют следующее обозначение:

ДЖЕНЕРАЛ ПАМПС LPG ХХ.Х.Х, где ДЖЕНЕРАЛ ПАМПС LPG - тип колонки;

первые ХХ - конструктивное исполнение гидравлической системы:

11    - одна гидравлическая система, один раздаточный рукав;

22 - две независимые гидравлические системы, два раздаточных рукава;

12    - одна гидравлическая система, два раздаточных рукава; третий Х - тип корпуса:

1    - с двумя боковыми стойками (двухстоечный);

2    - с одной боковой стойкой (одностоечный);

3    - с одной боковой стойкой (одностоечный) приставной модуль (в составе

мультипродуктовой колонки топливораздаточной «Дженерал Пампс -М/Н»); четвертый Х - тип измерителя объема, при установке в колонке двух измерителей объема разных типов обозначать Х-Х:

1    - LPG фирмы «Hitachi Automotive Systems Measurement, Ltd», Япония;

2    - LPGFM1 фирмы «CSA Elektrik Elektronik Sanayi ve Ticaret Ltd. §ti.», Турция;

3    - LPG2 фирмы«Zhengzhou Jayo Petroleum Machinery Co.», Китай;

4    - YGM фирмы «Yenen Muhendislik Mu§avirlik Sanayi ve Ticaret Ltd. §ti.», Турция. Пример обозначений колонки при заказе - «ДЖЕНЕРАЛ ПАМПС LPG» 22.1.1-2

колонка с двумя независимыми гидравлическими системами, с выходом через два раздаточных рукава, выполненная в двухстоечном корпусе с использованием измерителей объема LPG, фирмы «Hitachi Automotive Systems Measurement, Ltd», Япония, и LPGFM1 фирмы «CSA», Турция.

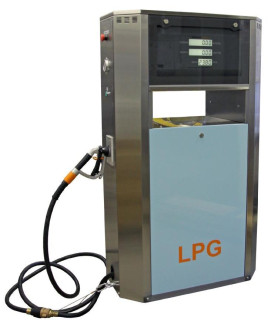

Общий вид конструктивного исполнения колонок представлен на рисунках 1 - 2 Схемы пломбирования измерителей объема и защитной крышки тумблера «Настройка/работа» отсчетного устройства БИУ для нанесения знака поверки представлены на рисунках 3 - 5 соответственно.

Программное обеспечение

Программное обеспечение (ПО) колонок является встроенным, метрологически значимая часть ПО имеет функции определения объёма выданной жидкости, вывода информации об объёме выданной жидкости и ее стоимости на дисплей и интерфейсы связи, сохранения во внутренней памяти количество выданных доз, количества смен цены жидкости, количества и характера отказов, и реализовано в микропроцессоре, размещенном в БИУ колонки. Доступ к микропроцессору и его интерфейсу для загрузки ПО ограничивается корпусом БИУ и защитной крышкой тумблера «Настройка/работа» отсчетного устройства, которая пломбируется как показано на рисунке 4, а также защищен паролем администратора и паролем юстировки.

Конструкция колонок обеспечивает полное ограничение доступа к метрологически значимой части ПО и измерительной информации, а именно в колонках имеется механическая защита измерителей объема, как показано на рисунке 3 и отсутствие программно-аппаратных интерфейсов связи. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования защитной крышки тумблера «Настройка/работа» отсчетного устройства в положении «Работа», равно как и не могут быть изменены параметры работы ПО.

Дополнительно используется аппаратно-программная защита памяти программ и данных, реализуемая производителем микроконтроллера.

Нормирование метрологических характеристик проведено с учетом применения ПО.

Идентификационные данные ПО приведены в таблице 1.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Технические характеристики

Таблица 2 - Метрологические характеристики

1) - Электронный указатель суммарного учета не сбрасываемый, информация при отключении питания сохраняется в течение одного года.

Габаритные размеры и масса колонок приведены в таблице 4.

Таблица 4 - Г абаритные размеры и масса колонок

Знак утверждения типа

наносится на маркировочную табличку колонки фотографическим способом и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Поверка

осуществляется по документу МЦКЛ.0222.МП «ГСИ. Инструкция. Колонки раздаточные сжиженного газа «ДЖЕНЕРАЛ ПАМПС LPG». Методика поверки», утвержденному ЗАО КИП «МЦЭ» 06.10.2017 г.

Основные средства поверки:

- рабочий эталон единицы объема жидкости 2-го разряда по ГОСТ 8.510-2002, (мерники металлические 2-го разряда для сжиженных газов ММСГ-1), регистрационный номер 22482-07 в Федеральном информационном фонде по обеспечению единства измерений, с номинальной вместимостью мерника 10 дм , с пределами допускаемой относительной погрешности измерений доз сжиженного газа с учетом поправок по температуре и давлению ±0,1 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство, измерители объема, датчики импульсов и защитной крышки тумблера «Настройка/работа» отсчетного устройства БИУ, как показано на рисунках 3 - 5.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости

ТУ 26.51.52-005-72478167-2017 Колонки раздаточные сжиженного газа «ДЖЕНЕРАЛ ПАМПС LPG». Технические условия
