| Номер в госреестре | 69928-17 |
| Наименование СИ | Системы автоматизированные контроля и регистрации технологических параметров генератора |
| Обозначение типа СИ | АСКГ |
| Изготовитель | Общество с ограниченной ответственностью «Ракурс-Инжиниринг» (ООО «Ракурс-Инжиниринг»),г. Санкт-Петербург |
| Год регистрации | 2017 |
| Срок свидетельства | 21.12.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы автоматизированные контроля и регистрации технологических параметров генератора АСКГ (далее - системы) предназначены для измерений технологических параметров турбо- и гидрогенераторов и обеспечения непрерывного автоматического контроля, представления информации оператору-технологу на устройствах отображения и печати, формирования сигналов в систему сигнализации об отклонениях технологических параметров от заданных значений.
Принцип действия измерительных каналов систем заключается в использовании аналого-цифрового преобразования входных аналоговых сигналов в модулях и дальнейшей передачи данных в контроллеры. Управление процессом преобразования выполняют контроллеры. С выхода контроллеров цифровые сигналы поступают на сервер и далее на рабочие станции операторов, в которых регистрируются значения контролируемых параметров турбо-и гидрогенераторов.
Системы обеспечивают непрерывное круглосуточный контроль параметров турбо- и гидрогенераторов, представление технологической и системной информации.
Системы являются проектно-компонуемыми изделиями, состав которых, а также виды и диапазоны контролируемых технологических параметров определяются заказом. В составе выполненного под заказ средства измерений может быть до 4000 аналоговых измерительных каналов. Системы строятся на базе комплексов программно-технических технологического мониторинга параметров турбо- и гидрогенераторов "СТК-ЭР-М" (рег. №40387-14). При этом в состав компонуемой части АСКГ входят измерительные каналы силы постоянного тока, температуры и виброперемещений комплексов сбора данных КСД (рег. №56296-14) и модули типа AS комплексов измерительных спектральной обработки данных КИСОД (рег. №62163-15). В состав систем входят также рабочие станции операторов, укомплектованные компьютерами с прикладной программой визуализации результатов преобразования входных сигналов.
Конструктивно системы размещены в металлических шкафах с одно- и двусторонним доступом.
Линии связи подключаются к шкафам снизу. Шкафы оборудованы внутренней подсветкой и болтами заземления. Для предотвращения несанкционированного доступа шкафы снабжены механическими замками.
На рисунке 1 приведены общие виды компонентов КСД и КИСОД, на рисунке 2 - общий вид шкафа с установленными ПТК "СТК-ЭР-М" и компонентами КСД и КИСОД.
ИК виброперемещений Концентратор линий модуль ИК типа AS
(КСД) связи (КСД) (КИСОД)

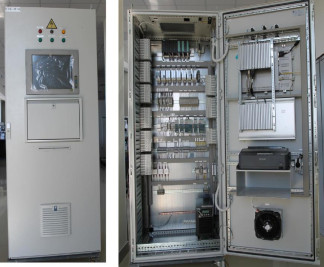

Шкаф с ПТК мСТК-Эр-Мм и Шкаф с ПТК "СТК-ЭР-М" и
компонентами КСД и КИСОД компонентами КСД и КИСОД (с закрыт°й дверцей) (с открытой дверцей)
Пломбирование шкафа не предусматривается Рисунок 2
Встроенное программное обеспечение (ПО) устанавливается в энергонезависимую память модулей ввода/вывода в производственном цикле изготовления и в процессе эксплуатации изменению не подлежит.
Внешние (прикладные) программы CCD Tool и Midas Tools устанавливаются на ПК рабочей станции операторов и предназначены для визуализации результатов измерений/ преобразований и идентификационных данных ПО.
Таблица 1 - Встроенное ПО ИК типа AS комплекса измерительного спектральной обработки данных КИСОД_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DMC-AS01 17-07-2014.bin |
| Номер версии (идентификационный номер) ПО | Не ниже 07/17/14 13:56:14 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Встроенное ПО концентратора линий связи ССД LCDM-RS422-24VDC комплекса сбора данных КСД_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | LCDM RS422 09 12 2010.hex |
| Номер версии (идентификационный номер) ПО | Не ниже 12/09/10 16:13:22 |
| Цифровой идентификатор ПО | - |
Защита встроенного ПО и результатов преобразований ИК типа AS комплекса измерительного спектральной обработки данных (КИСОД) осуществляется за счёт обеспечения невозможности подключения к разъёмам микроЭВМ, расположенным внутри модулей ИК типа AS, без их вскрытия. Механическая защита встроенного ПО и результатов измерений осуществляется с помощью специальных наклеек-пломб с надписью "Не вскрывать!", устанавливаемых на корпусах модулей.
Защита встроенного ПО и результатов преобразования (измерений) каналов силы постоянного тока, температуры и виброперемещений комплекса сбора данных КСД осуществляется за счёт обеспечения невозможности подключения к разъёму микроэвм, расположенному внутри модуля концентратора линий связи (КЛС), без его вскрытия. Механическая защита встроенного ПО и результатов измерений осуществляется с помощью специальных наклеек-пломб с надписью "Не вскрывать!", устанавливаемых на корпусах КЛС.
Метрологические характеристики каналов нормированы с учетом программного обеспечения. Программная защита ПО реализуется за счет парольной системы доступа к программному обеспечению. Механическая защита от несанкционированного доступа выполняется с помощью установленных на дверцах шкафов замков.
Уровень защиты ПО - "высокий" по Р50.2.077-2014.
Таблица 2 - Метрологические характеристики
| ИК | Состав ИК | |||
| Первичный измерительный преобразователь (тип, пределы допускаемой основной погрешности, выходной сигнал ) | Вторичная часть ИК (ВИК), | |||
| пределы допускаемой основной погрешности | диапазоны измерений | пределы допускаемой основной погрешности | темпера турный коэффициент | |
| 1 | 2 | 3 | 4 | 5 |
| ИК давления | ||||
| Уо = ±1,0 % | от 0 до 0,16 МПа (от 0 до 1,6 кгс/см2) | Преобразователь давления измерительный Сапф ир-22ЕМА-ДД Уо = ±0,15 % Выход от 4 до 20 мА Рег. №46376-11 | Комплекс сбора данных КСД Рег. №56296-14 (ИК силы постоянного тока) от 0 до 5 мА от 4 до 20 мА До = ±0,02 мА| ±0,5 мкА/0С Рег. №56296-14 | |
| от 0 до 0,6 МПа (от 0 до 6 кгс/см2) | ||||
| Датчики давления ТЖИУ406-М 100-АС-Вн Уо = ±0,15 % Выход от 0 до 5 мА; от 4 до 20 мА Рег. №58398-14 | ||||
| ИК расхода | ||||
| Уо = ±3,0 % | от 0 до 250 мЗ/ч | Преобразователь давления измерительный Сапфир-22М-ДД Уо = ±0,5 % Выход от 0 до 5 мА; от 4 до 20 мА; от 0 до 20 мА Рег. №11964-91 | Комплекс сбора данных КСД Рег. №56296-14 (ИК силы постоянного тока) от 4 до 20 мА от 0 до 20 мА от 0 до 5 мА До = ±0,02 мА| ±0,5 мкА/0С Рег. №56296-14 | |
| 1 | 2 | 3 | 4 5 |
| ИК температуры | |||
| Уо = ±1,5 % | от -180 до +200 0С | Термопреобразователи сопротивления Класс допуска С. НСХ по ГОСТ 66512009: 50М,100М а=0,00428 °С_1 а=0,00426 0С-1 Pt100 а=0,00385 0С-1 50П,100П а=0,00391 0С-1 НСХ по ГОСТ 6651-84 46П 0 -1 а=0,00391 0С-1 | Комплекс сбора данных КСД Рег. №56296-14 (ИК температуры - сигналы от термопреобразователей сопротивления) Диапазон от -180 до +200 0С; Ао = ±0,35 °С| ±0,009 0С/0С Рег. №56296-14 |
| от - 50 до +1800С | НСХ по ГОСТ 6651-84: 53М а=0,00426 0С-1 | ||
| ИК виброперемещения | |||
| 5о = ±11,5 % | 5 • от 10 до 1000 мкм | Акселерометры пьезоэлектрические модели 355B03, диапазон измерений от 1 до 490 м/с2 5о = ±10 % Выход: напряжение переменного тока с амплитудой в диапазоне от 0 до 2496,5 мВ Рег. № 49217-12 | Комплекс измерительный спектральной обработки данных КИСОД Рег. № 62163-15 ( ИК типа АS) 5о = ± 1,0 % (с учетом погрешности измерений амплитуд) |
| 5о = ±20 % | Комплекс сбора данных КСД Рег. №56296-14 ( ИК виброперемещений) Ао = ±5,0 мкм| ±2,5 мкм/°С. | ||
| 5о = ±10 % | Оптические акселерометры Е0А-100Е, F0A-200 диапазон измерений от 1 до 400 м/с2, 5о = ±5,0 % Выход: напряжение переменного тока с амплитудой в диапазоне от 0 до 2000 мВ Рег. № 45702-10 | Комплекс измерительный спектральной обработки данных КИСОД Рег. № 62163-15 ( ИК типа АS) 5о = ± 1,0 % (с учетом погрешности измерений амплитуд) | |
| 5о= ±15 % | |||
| Комплекс сбора данных КСД Рег. №56296-14 ( ИК виброперемещений) Ао = ±5,0 мкм| ±2,5 мкм/°С. | |||
| 1 | 2 | 3 | 4 5 |
| ИК активной и реактивной мощности | |||
| Уо = ±1,0 % | Р: от 0 до 1247 МВт Q: от - 1247 до +1247 МВт | Трансформатор тока BDG 072 A3 Кл.т. 0,2S Выход от 0 до 5А, Рег. №48214-11 Трансформатор напряжения GSE30 Кл.т. 0,2 Выход от 0 до 100 В Рег. №48526-11 Преобразователь измерительный активной и реактивной мощности трёхфазного тока Е849/3-М1-АС Кл.т. 0,5 Выход Р -5...0...5 мА Выход Q -5.0.5 мА Рег. №7604-10 | Комплекс сбора данных КСД Рег. №56296-14 (ИК силы постоянного тока) от - 5 до + 5 мА Ао = ±0,02 мА| ±0,5 мкА/0С |
| ИК частоты | |||
| Уо = ±1,25 % | от 45 до 55 Гц | Трансформатор напряжения GSE30 Кл.т. 0,2 Выход от 0 до 100В Рег. №48526-11 Преобразователь измерительный частоты переменного тока Е858/1 Уо = ± 0,05 % Выход от 0 до 5 мА Рег. №9505-16 | Комплекс сбора данных КСД Рег. №56296-14 (ИК силы постоянного тока) от 0 до 5 мА Ао = ±0,02 мА| ±0,5 мкА/0С |
| 1 | 2 | 3 | 4 5 |
| ИК напряжения статора | |||
| Уо = ± 1,5 % | от 0 до 30000 В | Трансформатор напряжения GSE30 Кл.т. 0,2 Выход от 0 до 100 В Рег. №48526-11 Преобразователь измерительный напряжения постоянного тока Е855/1-М1 от 0 до 125 В Кл.т. 0,5 Выход от 0 до 5 мА Рег. №13215-16 | Комплекс сбора данных КСД Рег. №56296-14 (ИК силы постоянного тока) от 0 до 5 мА До = ±0,02 мА| ±0,5 мкА/0С |
| ИК тока статора | |||
| Уо = 1,5% | от 4000 до 57000 А | Трансформатор тока BDG 072 A3 Кл.т. 0,2 выход от 0 до 5 А, Госреестр №48214-11 Преобразователь измерительный Е854/1-М1 АС от 0 до 5А Кл.т. 0,5 Выход от 0 до 5 мА Г осреестр№ 13214-16 | Комплекс сбора данных КСД Рег. №56296-14 (ИК силы постоянного тока) от 0 до 5 мА До = ±0,02 мА| ±0,5 мкА/0С |
| Нормальные условия измерений: - диапазон температуры окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +15 до +25 от 50 до 80 от 84 до 106 | ||
| Примечания: - символами А, Y и 5 обозначены абсолютная, приведенная и относительная погрешности соответственно; - нормирующим значением при определении приведенной погрешности каналов является диапазон измеряемого технологического параметра (алгебраическая разность верхнего и нижнего пределов диапазона); - диапазоны измеряемых технологических параметров могут иметь поддиапазоны, которые приводятся в формуляре на конкретный образец системы; - допускается применение других типов первичных измерительных преобразователей с аналогичными метрологическими характеристиками. | |||
| Наименование характеристики | Значение |
| Электропитание - напряжение питания от сети переменного тока, В - частота сети переменного тока, Гц - напряжение питания от сети постоянного тока, В | от 187 до 242 50 от 187 до 242 |
| Потребляемая мощность, кВ • А (кВт) , не более | 2,5 |
| Условия эксплуатации: - диапазон температуры окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от 0 до +45 от 10 до 80 от 84,0 до 106,7 |
| Степень защиты шкафа изделия по ГОСТ 14254-96, не менее | IP43 |
| Средний срок службы, лет, не менее Средняя наработка на отказ, ч, не менее | 25 50000 |
наносится на титульный лист руководства по эксплуатации типографским способом и на тыльную сторону передней дверцы шкафа с ПТК "СТК-ЭР-М" и компонентами КСД и КИСОД в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система автоматизированная контроля и регистрации технологических параметров генератора АСКГ (в заказной конфигурации) | - | 1 экз. |
| Методика поверки | МП2064-0126-2017 | 1 экз. |
| Руководство по эксплуатации | В09.2014.01.001.РЭ | 1 экз. |
| Руководство пользователя | Р36.2016.01.001.И3 | 1 экз. |
| Прикладное программное обеспечение (на диске) | ПО CCD Tool (КСД); ПО Midas Tools (КИСОД) | 1 экз. |
| Формуляр | В09.2014.01.001ФО | 1 экз. |
осуществляется по документу МП2064-0126-2017 "Системы автоматизированные контроля и регистрации технологических параметров генератора АСКГ. Методика поверки", утвержденному ФГУП "ВНИИМ им. Д.И. Менделеева" 16 октября 2017 г.
Основные средства поверки:
- калибратор универсальный Н4-17 (регистрационный № 46628-11);
- магазин сопротивления Р4831 (регистрационный № 6332-77);
- генератор сигналов сложной формы AFG3022B ((регистрационный № 41694-09). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и /или в Формуляр.
приведены в эксплуатационном документе.
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 30 А ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
МИ 2070-90 Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 3-10-1...2-104 Гц
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 26.51.43-023-83746501-2017 "Системы автоматизированные контроля и регистрации технологических параметров генератора АСКГ. Технические условия"
