| Номер в госреестре | 69930-17 |
| Наименование СИ | Анализаторы жидкости |
| Обозначение типа СИ | CO2-Selector |
| Изготовитель | Компания "Haffmans B.V.", Нидерланды |
| Год регистрации | 2017 |
| Срок свидетельства | 21.12.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы жидкости СО2-8е1ес1ог (далее анализаторы) предназначены для измерений температуры жидкости, парциального давления и массовой концентрации растворенной двуокиси углерода в жидкостях.
Принцип действия анализаторов основан на поглощении инфракрасного света молекулами CO2. При выполнении измерения лазерный луч пропускают через свободное пространство над жидкостью в верхней части бутылки, в присутствии CO2 интенсивность луча ослабляется.
Анализаторы состоят из двух блоков: оптического/механического (измерительного) блока и интерфейсной панели. Измерительный блок включается в себя лазер, фотодиод, центрирующую систему для бутылки с замком, столик регулировки высоты со стопором и инфракрасный датчик температуры. Интерфейсная панель представляет собой сенсорный планшет на базе ОС Windows, который подключается к измерительному блоку через USB. На дисплее отображаются: температура, (°С); абсолютное и парциальное давление CO2, (бар) и, рассчитанная на основе температуры и парциального давления CO2, массовая концентрация растворенного СО2, (г/л).

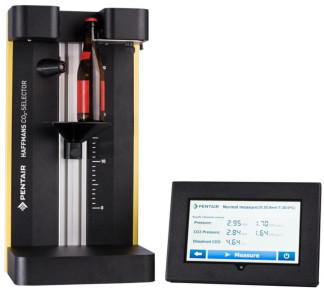

Общий вид анализаторов жидкости C02-Selector представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Анализаторы имеют автономное и встроенное программные обеспечения. Встроенное программное обеспечение предназначено для проведения измерений, автономное - для выполнения измерений и просмотра результатов измерений в реальном времени на дисплее интерфейсной панели.
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.
| Идентификационные данные (признаки) | Значение | |
| Встроенное ПО | Автономное ПО | |
| Идентификационное наименование ПО | СО2-8е!ес1;ог | |
| Номер версии (идентификационный номер) ПО | - | не ниже 4.1.4 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний парциального давления СО2, кПа (бар) | от 0 до 800 (от 0 до 8) |
| Диапазон измерений парциального давления СО2, кПа (бар) | от 25 до 600 (от 0,25 до 6) |
| Пределы допускаемой абсолютной погрешности измерений парциального давления СО2, кПа (бар) | ±3,0 (±0,03) |
| Диапазон измерений температуры, °С | от +5 до +35 |
| Пределы допускаемой абсолютной погрешности измерения температуры, °С | ±0,2 |
| Наименование характеристики | Значение |
| Диапазон измерений массовой концентрации растворенного СО2, г/л | от 0,5 до 13,0 |
| Пределы допускаемой относительной погрешности измерения массовой концентрации растворенного СО2, % | ±10 |
Таблица 3 - Основные технические характеристики
Значение характеристики
Наименование характеристики
Интерфейсная
панель
Измерительный
блок
Г абаритные размеры, мм, не более
глубина
ширина
высота
250
280
550
100
305
210
Масса, кг, не более
11
1,9
Параметры электрического питания:
- напряжение, В
- частота, Гц
Условия эксплуатации:
- температура окружающей среды,
- относительная влажность, %
- атмосферное давление, кПа_
Средний срок службы, лет
110/230
50/60
°С
от +5 до +35 от 30 до 85 от 84 до 106
10
наносится на анализаторы в виде клеевой этикетки и на титульных листах Руководств по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор | 1 шт. | |
| Интерфейсная панель | 1 компл. | |
| Адаптер питания | 1 шт. | |
| Кабель RS 232 | 1шт. | |
| Методика поверки | МП-209-044-2017 | 1 экз. |
| Руководство по эксплуатации | 1 экз. |
осуществляется по документу МП-209-044-2017 «Анализаторы жидкости СО2-8е1ес1:ог. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 19 июля 2017 г.
Основные средства поверки:
Калибраторы давления портативные Метран 501-ПКД-Р, диапазон измерений от -0,1 до +60 МПа, кл. т. 0,05 (регистрационный № 22307-09)
СО состава искусственной газовой смеси состава СO2 +воздух (объемная доля СO2 не ниже 95 %) ГСО 10531-2014
Термометр лабораторный электронный ЛТ-300 (регистрационный № 61806-15)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на анализаторы, как указано на рисунке 2.
приведены в эксплуатационном документе.
ГОСТ 8.558-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры
ГОСТ Р 8.802-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа Техническая документация компании «Haffmans B.V.», Нидерланды
