| Номер в госреестре | 69941-17 |
| Наименование СИ | Комплексы фиксации нарушений ПДД |
| Обозначение типа СИ | "Призма-StoS" |
| Изготовитель | Общество с ограниченной ответственностью "Призма" (ООО "Призма"), г. Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 12.12.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы фиксации нарушений ПДД «Призма-StoS» (далее комплексы) предназначены для измерений скорости движения транспортных средств (далее по тексту ТС) в зоне контроля и на протяженном участке дороги в автоматическом режиме, а также для измерений текущего времени (интервалов времени), синхронизированного с национальной шкалой времени Российской Федерации UTC(SU), измерений текущих навигационных параметров и определения на их основе координат комплексов.
Комплексы конструктивно состоят из: управляющего контроллера, видеодатчика, ИК-прожектора.
Управляющий контроллер является основным элементом комплексов и предназначен для обработки и обмена информацией и содержит в себе вычислительный блок, блок питания, преобразователь напряжения, коммутатор связи, блок навигации и определения времени, датчик вскрытия, розетку электропитания, средства терморегуляции, автоматы подключения электропитания, GPS/GSM/WiFi/LTE-антенны. Корпус управляющего контроллера выполнен в виде антивандального, влагозащищенного металлического шкафа.
Блок навигации и определения времени осуществляет прием данных о точном времени и координатах и позволяет в автоматическом режиме синхронизировать внутреннюю шкалу времени комплекса со шкалой UTC (SU).
Видеодатчик состоит из IP-видеокамеры CR или CP, ИК-подсветки, влагозащищенного кожуха и предназначен для осуществления непрерывной фотосъемки дороги, и распознавания государственных регистрационных знаков (ГРЗ) ТС.
Принцип действия комплексов основан на измерении скорости движения ТС, косвенным методом путем измерений расстояния, пройденного ТС в зоне контроля за фиксированный интервал времени, либо путем измерений интервала времени, за который ТС проходит известное расстояние. Таким образом, скорость может измеряться как в одной зоне контроля, так и между двумя зонами контроля.
Способы установки комплексов указаны в Руководстве по эксплуатации.

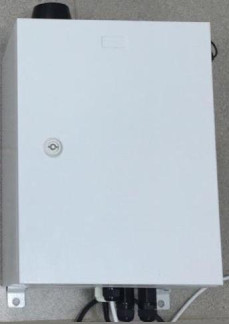

Внешний вид составных частей комплексов с указанием мест пломбирования и нанесения знака утверждения типа приведен на рисунках 1, 2.
Метрологически значимая часть программного обеспечения (ПО) обеспечивает определение координат комплекса и текущего времени, расчета интервалов времени.
В функции, выполняемые встроенным в комплексы ПО входит:
а) предварительная настройка видеодатчиков перед работой;
б) извлечение посылок точного времени из радиочастотного сигнала системы ГЛОНАСС/GPS (с использованием поверенных приемников ГЛОНАСС/GPS) и обеспечение точности поддержания хода времени энергонезависимых часов вычислительной подсистемы ±1 с/сутки при отсутствии сигналов от опорного источника;
в) правильное (достоверное) распознавание ГРЗ ТС;
г) первичная обработка полученного фото- и видеоматериала
-характеристики изображений ГРЗ размещаются в кадре целиком. Изображения символов визуально различимы, четкие, не размытые.
Идентификационные данные метрологически значимой части ПО комплексов приведены в таблице 1.
Таблица 1- Идентификационные данные метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПРИЗМА-StoS |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
| Алгоритм вычисления идентификатора ПО | - |
Защита ПО от изменения её метрологически значимой части реализована путем установки парольной защиты.
Уровень защиты ПО комплекса и сохраняемых данных от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений скорости движения ТС, км/ч - при измерении скорости по видеокадрам - при измерении скорости на контролируемом участке дороги | от 10 до 310 от 10 до 310 |
| Пределы допускаемой погрешности измерений скорости ТС: - при измерении скорости ТС по видеокадрам - в диапазоне от 10 до 100 км/ч включ., км/ч - в диапазоне св. 100 до 310 км/ч, % от измеряемой величины - при измерении скорости на контролируемом участке дороги - в диапазоне от 10 до 100 км/ч включ., км/ч - в диапазоне св. 100 до 310 км/ч, % от измеряемой величины | ±1 ±1 ±1 ±1 |
| Минимальное расстояние при измерении скорости движения ТС на участке между двумя комплексами, м | 300 |
| Диапазон измерений интервалов времени | от 5 с до 24 ч |
| Пределы допускаемой абсолютной погрешности синхронизации времени относительно шкалы UTC (SU), мс | ±10 |
| Пределы допускаемой абсолютной погрешности формирования интервалов между кадрами при измерении скорости безрадарным методом (по видеокадрам), мкс | ±10 |
| Г раницы допускаемой абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат в плане, м | ±5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Время установления рабочего режима, мин, не более: в летнее время в зимнее время | 5 40 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре 25 °С, %, не более - атмосферное давление, кПа | от -40 до +50 98 от 60 до 106,7 |
| Степень защиты по ГОСТ 14254-96 | IP66 |
| Напряжение питания от сети переменного тока частотой (50±1) Гц, В | от 187 до 268 |
| Потребляемая мощность комплекса, В А, не более | 20 |
| Габаритные размеры составных частей комплексов (длинах ширинахвысота), мм, не более: - управляющий контроллер - видеодатчик - ИК-прожектор | 400x300x210 404x175x164 100x110x80 |
| Масса составных частей комплексов, кг, не более - управляющий контроллер - видеодатчик - ИК-прожектор | 20 5 0,6 |
наносится на титульный лист формуляра и руководства по эксплуатации методом компьютерной графики и на корпус управляющего контролера комплекса с помощью этикетки, выполненной типографским способом.
Комплект поставки комплексов приведен в таблице 4.
Таблица 4 - Комплект поставки комплексов
| Наименование | Кол-во | Примечание |
| Комплексы фиксации нарушений ПДД «Призма-StoS» в составе: | ||
| - управляющий контроллер | 1 | |
| - видеодатчик | 1-4* | по заказу |
| - ИК-прожектор | 1-4* | по заказу |
| Комплексы фиксации нарушений ПДД «Призма-StoS» Руководство по эксплуатации 001.20.77.03 РЭ | 1 | |
| Комплексы фиксации нарушений ПДД «Призма-StoS» Паспорт 001.20.77.03 ПС | 1 | |
| *- количество составных частей комплекса определяется заказом и отражается в Паспорте | ||
осуществляется по документу 001.20.77.03 МП «Комплексы фиксации нарушений ПДД «Призма-StoS». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 23 октября 2017 г.
Основные средства поверки:
- аппаратура навигационно-временная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS/GALLILEO/SBAS NV08C-CSM-DR (рег. № 52614-13);
- источники первичные точного времени УКУС-ПИ 02ДМ (рег. № 60738-15);
- частотомер электронно-счетный Ч3-63/1 (рег. № 9084-90);
- осциллограф цифровой АКИП-4115/1А (рег. № 51561-12);
- лазерный дальномер LEICA DISTO D510 (рег. № 41142-09)$
- рабочий эталон единиц координат местоположения 1 разряда по ГОСТ Р 8.750-2011, область пространства до 8000000 м от поверхности геоида, скорость в диапазоне от 0 до 12000 м/с, беззапросная дальность в диапазоне от 0 до 90000000 м, скорость изменения беззапросной дальности в диапазоне от 0 до 11000 м/с.
Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма или наклейки.
приведены в эксплуатационной документации.
ГОСТ 8.129-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерения времени и частоты.
ГОСТ Р 57144-2016 «Специальные технические средства, работающие в автоматическом режиме и имеющие функции фото- и киносъемки, видеозаписи, для обеспечения контроля за дорожным движением. Общие технические требования».
«Комплексы фиксации нарушений ПДД «Призма-StoS». Технические условия 001.20.77.03 ТУ.
| Зарегистрировано поверок | 432 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
