| Номер в госреестре | 69945-17 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | CTY |
| Изготовитель | "F.T.M. S.R.L. Fabbrica Trasformatori di Misura", Италия |
| Год регистрации | 2017 |
| Срок свидетельства | 12.12.2022 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения CTY (далее по тексту трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц или 60 Гц с номинальным напряжением до 36 кВ.
Принцип действия трансформаторов основан на явлении электромагнитной индукции. Высоковольтный вывод первичной обмотки расположен на верхней части корпуса трансформаторов и выполнен в виде винтового зажима. Выводы вторичных обмоток и заземляемый вывод первичной обмотки расположены в нижней части трансформаторов в виде винтовых зажимов. Корпус трансформаторов выполнен из компаунда на основе эпоксидной смолы, который является главной изоляцией. Трансформаторы укомплектованы крышкой для закрытия и пломбирования выводов вторичных обмоток от несанкционированного доступа.
Трансформаторы выпускаются в шести исполнениях CTY 7, CTY 12, CTY 17, CTY 24, CTY 24/U и CTY 36, которые отличаются номинальными первичными напряжениями, габаритами и весовыми характеристиками.

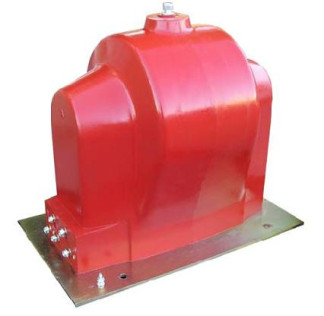

Общий вид трансформатора напряжения CTY, схема пломбировки от несанкционированного доступа представлены на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики трансформаторов
| Наименование характеристики | Значение | |||||
| CTY 7 | CTY 12 | CTY 17 | CTY 24 | CTY 24/U | CTY 36 | |
| Наибольшие рабочие напряжения, кВ | от 3,6 до 36 | |||||
| Номинальное напряжение первичной обмотки, кВ | от 6/V3 до 30/V3 | |||||
| Номинальное напряжение вторичной обмотки, В | 100; 110; 100/V3; 110/V3; 100/3; 110/3 | |||||
| Классы точности: - измерительные обмотки - обмотки защиты | 0,2; 0,5; 1 3P | |||||
| Номинальная мощность для вторичных обмоток, В-А: - в классе точности 0,2 - в классе точности 0,5 - в классе точности 1 - в классе 3P | от 10 до 30 от 10 до 60 от 10 до 80 | от 10 до 15 от 10 до 40 от 10 до 80 от 10 до 100 | от 10 до 20 от 10 до 40 от 10 до 80 от 10 до 100 | от 10 до 20 от 10 до 75 от 10 до 100 от 10 до 300 | от 10 до 20 от 10 до 75 от 10 до 100 от 10 до 300 | от 10 до 50 от 10 до 100 от 10 до 200 от 10 до 300 |
| Номинальная частота, Гц | 50 или 60 | |||||
Таблица 2 - Основные технические характеристики трансформаторов
| Наименование характеристики | Значение | |||||
| CTY 7 | CTY 12 | CTY 17 | CTY 24 | CTY 24/U | CTY 36 | |
| Г абаритные размеры, мм, не более - длина | 235 | 310 | 310 | 355 | 320 | 390 |
| - ширина | 160 | 180 | 190 | 200 | 200 | 280 |
| - высота | 225 | 240 | 270 | 300 | 300 | 390 |
| Масса трансформатора, кг, не более | 20 | 30 | 35 | 50 | 40 | 100 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ2 | |||||
| Средняя наработка до отказа, ч, не менее | 140000 | |||||
наносится на эксплуатационную документацию типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | CTY | 1 шт. |
| Формуляр | ФО | 1 экз. |
| Руководство по эксплуатации | РЭ | 1 экз. |
осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки». Основные средства поверки:
рабочий эталон 2 разряда по ГОСТ Р 8.746-2011 единиц коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 3/V3 до 36/V3 кВ (трансформатор напряжения измерительный эталонный NVRD рег. номер 32397-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится в формуляр.
приведены в эксплуатационном документе.
ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки Техническая документация изготовителя
