| Номер в госреестре | 69946-17 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | AOC |
| Изготовитель | ?ма "F.T.M. S.R.L. Fabbrica Trasformatori di Misura", Италия |
| Год регистрации | 2017 |
| Срок свидетельства | 12.12.2022 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока AOC (далее по тексту трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц или 60 Гц с номинальным напряжением до 24 кВ.
Принцип действия трансформаторов основан на явлении электромагнитной индукции. Первичной обмоткой трансформаторов является токоведущая шина. Вторичная обмотка размещается на тороидальном сердечнике. Выводы вторичных обмоток выполнены в виде винтовых зажимов и находятся в распределительной коробке трансформаторов расположенной на боковой части корпуса. Корпус трансформаторов выполнен из компаунда на основе эпоксидной смолы, который является главной изоляцией. Трансформаторы укомплектованы крышкой для закрытия и пломбирования выводов вторичных обмоток от несанкционированного доступа.

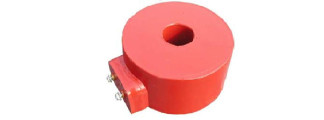

Общий вид трансформатора тока AOC, схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Рисунок 1 - Общий вид трансформатора тока AOC
отсутствует.
Таблица 1 - Метрологические характеристики трансформаторов
| Наименование параметра | Значение |
| Наибольшие рабочие напряжения, кВ | от 0,72 до 24 |
| Номинальный первичный ток, А | от 100 до 20000 |
| Номинальный вторичный ток, А | 1; 5 |
| Наименование параметра | Значение |
| Номинальный класс точности | 0,2S; 0,5S; 0,2; 0,5; 1; 5P; 10Р |
| Номинальная вторичная нагрузка с соб j =0,8, В-А | от 2,5 до 60 |
| Номинальная предельная кратность вторичной обмотки для защиты | от 5 до 100 |
| Коэффициент безопасности приборов вторичной обмотки для измерений | от 2 до 50 |
| Таблица 2 - Основные технические характеристики трансформато | ров |
| Наименование параметра | Значение |
| Г абаритные размеры, мм - внутренний диаметр, не менее - наружный диаметр, не более - высота, не более | 70 1700 300 |
| Масса трансформатора, кг, не более | 150 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ2 |
| Средняя наработка до отказа, ч, не менее | 140000 |
наносится на эксплуатационную документацию типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | AOC | 1 шт. |
| Формуляр | ФО | 1 экз. |
| Руководство по эксплуатации | РЭ | 1 экз. |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
Рабочий эталон 2 разряда по ГОСТ Р 8.859-2013 единиц коэффициента и угла масштабного преобразования синусоидального тока (трансформаторы тока измерительные лабораторные ТТИ-5000.51 (рег. номер 55278-13) и ТТИ-200 (рег. номер 37898-08) в каскадном включении).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится в формуляр.
приведены в эксплуатационном документе.
ГОСТ Р 8.859-2013 ГСИ. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки Техническая документация изготовителя
