| Номер в госреестре | 69951-17 |
| Наименование СИ | Пробник токовый |
| Обозначение типа СИ | EZ-17 мод. 02 |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Пробник токовый ЕZ-17 модели 02 (далее - пробник) предназначен для бесконтактных измерений силы тока синусоидальных, шумовых и импульсных радиопомех при использовании совместно с измерительным приемником (анализатором спектра, селективным микровольтметром и т. п.).
В основе работы пробника лежит принцип действия трансформатора тока, первичную обмотку которого образует окружаемый пробником провод, ток в котором необходимо измерить, а вторичная обмотка является измерительной обмоткой. Выходное напряжение в измерительной обмотке прямо пропорционально силе измеряемого тока. Связь между напряжением в измерительной обмотке и измеряемым током характеризуется коэффициентом калибровки пробника.
Конструктивно пробник представляет собой токосъемник в виде тороидального ферри-тового размыкаемого магнитопровода, на котором намотана измерительная обмотка. К выходу токосъёмника может быть подключен осциллограф, вольтметр и другая аппаратура для измерения переменного и импульсного напряжения.

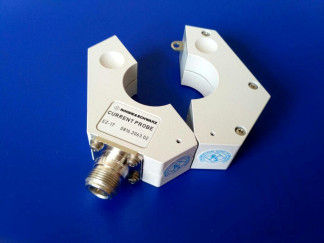

Общий вид пробника с указанием мест нанесения знака утверждения типа и пломбирования от несанкционированного доступа приведен на рисунке 1.
отсутствует.
приведены в таблицах 1 и 2.
| Наименование характеристики | Значение |
| Рабочий диапазон частот | от 20 Гц до 200 МГц |
| Коэффициент калибровки, дБ (См), на частотах: | |
| 20 Гц | 78,8 |
| 50 Гц | 72,6 |
| 100 Гц | 66,4 |
| 200 Гц | 60,6 |
| 500 Гц | 53,0 |
| 1 кГц | 47,3 |
| 2 кГц | 41,7 |
| 5 кГц | 34,0 |
| 10 кГц | 28,2 |
| 20 кГц | 22,3 |
| 50 кГц | 14,5 |
| 100 кГц | 8,7 |
| 200 кГц | 2,8 |
| 500 кГц | -4,1 |
| 1 МГц | -7,8 |
| 2 МГц | -9,4 |
| 5 МГц | -9,9 |
| 10 МГц | -9,9 |
| 20 МГц | -9,9 |
| 50 МГц | -9,8 |
| 100 МГц | -9,8 |
| 125 МГц | -9,8 |
| 150 МГц | -9,6 |
| 175 МГц | -8,8 |
| 200 МГц | -5,6 |
| Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ, на частотах: | |
| 20 и 50 Гц | ±3 |
| св. 50 Гц до 5 МГц включ. | ±2 |
| св. 5 МГц до 100 МГц включ. | ±1 |
| 25 МГц | ±2 |
| 150 МГц | ±2 |
| 175 МГц | ±3 |
| 200 МГц | ±3 |
| КСВН в диапазоне частот от 10 до 100 МГц | менее 2 |
аблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | 0,4 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 95x84x26 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +25 °С, %, не более - атмосферное давление, кПа | от +10 до +30 80 от 80,0 до 106,7 |
наносится на корпус пробника в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность пробника приведена в таблице 3.
Таблица 3
| Наименование | Обозначение | Заводской номер | Количество |
| Пробник токовый | BZ-17 модели 02 | 100892 | 1 шт. |
| Кабель коаксиальный соединительный | - | 1 шт. | |
| Методика поверки | 651-17-016 МП | - | 1 экз. |
| Руководство по эксплуатации | EZ-17-16 РЭ | - | 1 экз. |
| Паспорт | EZ-17-16 ПС | - | 1 экз. |
осуществляется по документу 651-17-016 МП «Инструкция. Пробник токовый BZ-17 модели 02. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 18 июля 2017 г.
Основные средства поверки:
- генератор сигналов произвольной формы 33210А, регистрационный номер 32993-09 в Федеральном информационном фонде;
- шумомер-виброметр, анализатор спектра ЭКОФИЗИКА-110А, регистрационный номер 48906-12 в Федеральном информационном фонде;
- измеритель комплексных коэффициентов передачи «Обзор-103», регистрационный номер 29612-09 в Федеральном информационном фонде;
- вольтметр универсальный В7-78/1, регистрационный номер 52147-12 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого пробника с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ 30805.16.1.2-2013 Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1-2. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Устройства для измерения кондуктивных радиопомех и испытаний на устойчивость к кондуктивным радиопомехам. Приложение Б
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.132-74 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений силы тока от 0,04 до 300 А в диапазоне частот от 0,1 до 300 МГц Техническая документация фирмы - изготовителя
