Государственный реестр средств измерений

Магнитометры трехкомпонентные малогабаритные МТМ-02, 69952-17

Магнитометры трехкомпонентные малогабаритные МТМ-02 (далее - МТМ-02) предназначены для измерений модуля и трех ортогональных компонент напряженности постоянного магнитного поля.
Карточка СИ
Номер в госреестре 69952-17
Наименование СИ Магнитометры трехкомпонентные малогабаритные
Обозначение типа СИ МТМ-02
Изготовитель Общество с ограниченной ответственностью "НТМ-Защита" (ООО "НТМ-Защита"), г. Москва
Год регистрации 2017
Срок свидетельства 12.12.2027
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Магнитометры трехкомпонентные малогабаритные МТМ-02 (далее - МТМ-02) предназначены для измерений модуля и трех ортогональных компонент напряженности постоянного магнитного поля.

Описание

Принцип действия магнитометра основан на измерении параметров магнитного поля трехкомпонентными датчиками магнитного поля, выполненными на основе датчиков Холла в интегральном исполнении, амплитуда выходных сигналов которых пропорциональна напряженности магнитного поля по каждой координате, обеспечивающий одновременное измерение ортогональных составляющих и модуля вектора напряженности магнитного поля.

МТМ-02 применяются при проведении комплексного санитарно-гигиенического обследования помещений и рабочих мест для обеспечения контроля за биологически опасными уровнями магнитного поля по СанПиН 2.2.4.3359-16 «Санитарно-эпидемиологические требования к физическим факторам на рабочих местах». Конструкция МТМ-02 позволяет оперативно контролировать уровни остаточной намагниченности поверхностей и торцов изделий вблизи сварных швов.

МТМ-02 является цифровым переносным малогабаритным прибором с автономным питанием. Измеренный сигнал Холловских датчиков выводится на жидкокристаллический индикатор прибора в виде трех компонент и модуля вектора.

По выбору пользователя может быть установлен режим измерения модуля напряженности магнитного поля, включающий измерение трех ортогональных компонент вектора и последующее вычисление его модуля с выводом значений в единицах напряженности магнитного поля или в единицах величин магнитной индукции.

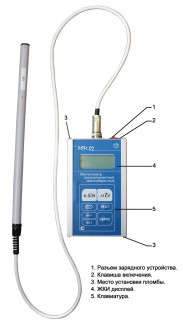

Общий вид МТМ-02 со схемой пломбировки от несанкционированного доступа представлены на рисунке 1.

1.    Разъем зарядного устройства.

2.    Клавиша включения.

3.    Место установки пломбы.

4.    ЖКИ дисплей.

5.    Клавиатура.

Программное обеспечение

Программное обеспечение является встроенным, выполняет следующие функции:

-    обеспечение процедуры измерений;

-    обработка результатов измерений, их отображение на ЖКИ.

Метрологически значимая часть программного обеспечения МТМ является встроенной. Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик. ПО МТМ прописывается в запоминающее устройство микроконтроллера, управляющего работой МТМ-02 и установленного на основной плате блока управления и индикации (БУИ). Корпус БУИ запломбирован для предотвращения несанкционированного вскрытия. Память микроконтроллера блокируется защитным кодом на этапе прошивки ПО предприятием-изготовителем.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО МТМ приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО МТМ

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Программа работы ПО МТМ

Номер версии (идентификационный номер) ПО

1.0

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений модуля и трех ортогональных компонент напряженности постоянного магнитного поля, кА/м

от -200 до -0,1; от +0,1 до +200

Диапазон показаний, кА/м

от -200 до +200

Пределы допускаемой основной относительной погрешности измерений модуля и трех ортогональных компонент напряженности постоянного магнитного поля, %:

-    в диапазоне от 0,1 до 0,3 кА/м включ.

-    в диапазоне св. 0,3 до 200 кА/м

±20

±10

Пределы допускаемой дополнительной относительной погрешности измерений от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, %

±6

Нормальные условия измерений:

-    температура окружающей среды, °С

-    относительная влажность, %

-    атмосферное давление, кПа

от +15 до +25 до 80 от 84,0 до 106,7

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры (ВхШхТ), мм, не более:

-    блок управления и индикации

-    первичный преобразователь

170x105x45 0 16x350

Масса, кг, не более

0,8

Наименование характеристики

Значение

Потребляемая мощность при питании от автономного источника питания, Вт, не более

0,6

Средняя наработка на отказ, ч

15000

Средний срок службы, лет

6

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность, %

-    атмосферное давление, кПа

от -10 до +40 90

от 84,0 до 106,7

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта - типографским способом, на лицевую панель МТМ-02 - фотохимическим методом.

Комплектность

Таблица 4 - Комплектность магнитометра

Наименование

Обозначение

Количество

Преобразователь напряженности магнитного поля

БВЕК 590000.10

1

Блок управления и индикации

БВЕК 590000.20

1

Блок питания

БП-ЕИ 220/12

1

Аккумулятор

GР 1300 ААК

6

Футляр

-

1

Руководство по эксплуатации

БВЕК 590000.001 РЭ

1

Паспорт

БВЕК 590000.001 ПС

1

Методика поверки

БВЕК 590000.001 МП

1

Поверка

осуществляется по документу БВЕК 590000.001 МП «Магнитометр трехкомпонентный малогабаритный МТМ-02. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 03.10.2017 г.

Основные средства поверки:

Рабочий эталон 2-го разряда по ГОСТ 8.030-2013 (мера напряженности магнитного поля М-503; регистрационный номер в Федеральном информационном фонде 27589-11).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых магнитометров с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 8.030-2013 ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции Технические условия ТУ 4314-002-18446736-17
