| Номер в госреестре | 69957-17 |
| Наименование СИ | Весы автомобильные неавтоматического действия |
| Обозначение типа СИ | Гермес |
| Изготовитель | ООО "Приминвестком", г.Уссурийск |
| Год регистрации | 2017 |
| Срок свидетельства | 12.12.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы автомобильные неавтоматического действия Гермес (далее - весы) предназначены для измерения массы автотранспортных средств при статическом взвешивании.
Принцип действия весов основан на преобразовании деформаций упругих элементов тензодатчиков, возникающих под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Сигналы от тензодатчиков преобразуются в цифровые при помощи весоизмерительного прибора, где обрабатываются по специальному алгоритму и результат взвешивания в единицах массы отображается на цифровом дисплее прибора. Для связи с периферийными устройствами весы могут оснащаться интерфейсами связи RS-232, RS 485.
Весы имеют модульную конструкцию и состоят из грузоприемного устройства (далее -ГПУ) и весоизмерительного прибора. ГПУ может состоять из одной или нескольких весовых платформ. Каждая весовая платформа конструктивно состоит из двух жестко закрепленных секций. В составе весов применяются весоизмерительные датчики WBK модификации WBK-TL (госреестр №56685-14) и весоизмерительный прибор CI модификаций С1-5010А и CI-200A (госреестр №50968-12) производства ф. «CAS Corporation Ltd», Р. Корея.
Условное обозначение весов: Гермес - Max,
где Гермес - обозначение типа;
Max - максимальная нагрузка весов, т

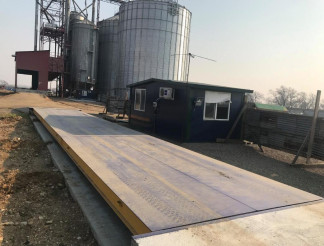

Общий вид весов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа к метрологическим параметрам весов представлена на рисунке 2.
Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой на задней панели корпуса прибора, предотвращающей доступ к переключателю входа в режим юстировки. ПО не может быть модифицировано без нарушения защитной пломбы.
CI-200A CI-5010A
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение (далее ПО) приборов CI-200A и С1-5010А является встроенным и метрологически значимым. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении прибора (для CI-200A) и по запросу в режиме тестирования (для С1-5010А).
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | CI-5000 series firmware | CI-200 series firmware |
| Номер версии (идентификационный номер) ПО | 1.0010; 1.0020; 1.0030 | 1.20, 1.21, 1.22 |
| Цифровой идентификатор ПО | отсутствует, исполняемый код недоступен | |
Уровень защиты ПО соответствует высокому уровню по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики весов
| Наименование характеристики | Значение | ||||
| Класс точности по ГОСТ OIML R 76-1-2011 | II] | (средний) | |||
| Максимальная нагрузка весов (Max), т | 15 | 30 | 40 | 60 | 80 |
| Минимальная нагрузка весов (Min), т | 0,1 | 0,2 | 0,4 | 0,4 | 1,0 |
| Действительная цена деления (d), кг | 5 | 10 | 20 | 20 | 50 |
| Поверочный интервал весов (е), кг | 5 | 10 | 20 | 20 | 50 |
| Число поверочных интервалов (n) | 3000 | 3000 | 2000 | 3000 | 1600 |
| Количество весовых платформ, шт. | 1 | 1 | 1; 2 | 2; 3 | 3; 4 |
| Пределы допускаемой абсолютной погрешности в единицах е для нагрузки m при первичной поверке: Min < m < 500 e 500 e < m < 2000 e 2000 e < m < Max | ± 0,5 ± 1,0 ± 1,5 | ||||
Пределы допускаемой абсолютной погрешности в эксплуатации равны удвоенному значению пределов допускаемых абсолютных погрешностей при первичной поверке.
Таблица 3 - Основные технические характеристики весов
| Наименование характеристики | Значение |
| Параметры электрического питания весов от сети переменного тока: - напряжение, В - частота, Гц | от 187 до 242 от 49 до 51 |
| Потребляемая мощность, В • А, не более | 20 |
| Особый диапазон рабочих температур для ГПУ весов, °С | от минус 40 до +50 |
| Диапазон рабочих температур приборов, °С | от минус 10 до +40 |
| Габаритные размеры весовой платформы, м: - длина - ширина | 4; 4,5; 6 3 |
| Масса весовой платформы, т, не более | 3 |
| Вероятность безотказной работы весов за 2000 часов, не менее | 0,92 |
| Средний срок службы, лет, не менее | 10 |
наносится фотохимическим способом на маркировочную табличку, закрепленную на корпусе весов, и на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность СИ
| Наименование | Обозначение | Количество |
| Весы в сборе | Г ермес | 1 комплект |
| Руководство по эксплуатации весов | КАГО.427423.001.2017.РЭ | 1 экз. |
| Паспорт | КАГО.427423.001.2017.ПС | 1 экз. |
| Руководство по эксплуатации на прибор | 1 экз. |
осуществляется по Приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Метрологические и технические требования. Испытания» Основные средства поверки: рабочие эталоны единицы массы 4-го разряда по ГОСТ 8.021-2015 (Гири класса точности М1, М1-2 по ГОСТ OIML R 111-1).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на свидетельство о поверке и (или) паспорт.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к весам автомобильным неавтоматического действия Г ермес
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания;
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерения массы.
