Ваттметры поглощаемой мощности СВЧ NRP18T, NRP18TN, NRP33T, NRP33TN NRP40T, NRP40TN, NRP50T, NRP50TN, NRP67T, NRP67TN, NRP110T, 69958-17

Назначение

Ваттметры поглощаемой мощности СВЧ NRP18T, NRP18TN, NRP33T, NRP33TN NRP40T, NRP40TN, NRP50T, NRP50TN, NRP67T, NRP67TN, NRP110T (далее - ваттметры) предназначены для измерений мощности СВЧ колебаний в стандартизованных коаксиальных трактах.

Описание

Принцип действия ваттметров основан на термоэлектрическом эффекте. Между соединёнными разнородными проводниками образуется контактная разность потенциалов (термо-ЭДС), зависящая от разности температур, вследствие поглощения СВЧ мощности одним из проводников. Величина термо-ЭДС пропорциональна СВЧ мощности.

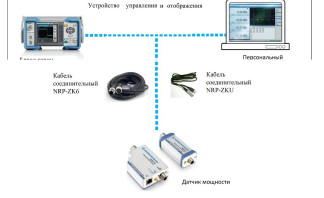

Конструктивно ваттметры состоят из датчика мощности и устройства управления и отображения. Внешний вид ваттметров приведен на рисунке 1.

Датчик мощности конструктивно состоит из встроенного термоэлектрического элемента (термопарного преобразователя), преобразователя и микропроцессора.

Встроенный термоэлектрический элемент преобразовывает изменение температуры в напряжение постоянного тока. Преобразователь выполняет функции усиления и аналогоцифрового преобразования напряжения постоянного тока в цифровой код.

Микропроцессор выдает численные значения измерений СВЧ мощности на выход.

Все составные элементы датчика мощности расположены в едином корпусе.

Внешний вид датчика мощности ваттметров МВРххХ приведен на рисунке 2. Внешний вид датчика мощности ваттметров NRPххTN приведен на рисунке 3.

В качестве устройства управления и отображения (в комплект поставки ваттметров не входит) при проведении измерений могут использоваться индикаторные (измерительные) блоки серии NRP2 или персональный компьютер (далее - ПК).

Системные требования к ПК:

-    процессор Pentium 4;

-    1 Гб оперативной памяти;

-    3 Гб свободного места на жестком диске;

-    операционная система Windows™ 7, Windows™ 8 или Windows™ 10;

-    наличие свободного USB порта;

-    должна быть установлена библиотека VISA.

Модели ваттметров отличаются диапазоном частот, наличием интерфейса LAN стандартов IEEE 802.3af или IEEE 802.3at. (индекс N).

От несанкционированного доступа ваттметры защищены фирменной наклейкой на корпусе датчика мощности (позиция 5 на рисунке 2).

1    - ВЧ разъем

2    - двунаправленный разъем типа SMB для запуска

3    - разъем для подключения устройства управления и отображения

4    - светодиод состояния

5    - фирменная наклейка от несанкционированного доступа

1    - ВЧ разъем

2    - двунаправленный разъем типа SMB для запуска

3    - разъем для подключения устройства управления и отображения

4    - светодиод состояний

5    - разъем для подключения к сети LAN

Рисунок 3 - Внешний вид датчиков мощности ваттметров NRPххTN

Программное обеспечение

Программное обеспечение (далее - ПО) «Power Viewer Plus» предназначено только для работы с ваттметрами и не может быть использовано отдельно от измерительновычислительной платформы этих ваттметров. ПО размещается в папке на диске, поставляемом в комплекте поставки ваттметра.

ПО «Power Viewer Plus» реализовано без выделения метрологически значимой части. Влияние ПО не приводит к выходу метрологических характеристик ваттметров за пределы допускаемых значений.

Идентификационные данные (признаки) метрологически значимой части программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики ваттметров

Основные технические характеристики ваттметров приведены в таблице 3.

Таблица 3 - Основные технические характеристики ваттметров

Знак утверждения типа

наносится методом офсетной печати на маркировочный ярлык, расположенный на верхней панели корпуса датчика мощности, и типографским способом на титульный лист документа «Ваттметры поглощаемой мощности СВЧ NRP18T, NRP18TN, NRP33T, NRP33TN NRP40T, NRP40TN, NRP50T, NRP50TN, NRP67T, NRP67TN, NRP110T. Руководство по эксплуатации 1177.5079.02-04 РЭ».

Комплектность

Комплектность ваттметров приведена в таблице 3.

Таблица 3

Поверка

осуществляется по документу NRP18/33/40/50/67/110 МП «Инструкция. Ваттметры поглощаемой мощности СВЧ NRP18T, NRP18TN, NRP33T, NRP33TN NRP40T, NRP40TN, NRP50T, NRP50TN, NRP67T, NRP67TN, NRP110T. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 27 сентября 2017 года.

Основные средства поверки:

-    анализатор электрических цепей векторный ZVA67, регистрационный номер в Федеральном информационном фонде 48355-11;

-    эталон единиц комплексных коэффициентов передачи в диапазоне от 0 до минус 60 дБ и комплексных коэффициентов отражений в диапазоне от 0,006 до 1 в диапазоне частот от 33 до 170 ГГц в волноводных трактах, пределы погрешности измерений модуля коэффициента отражения | S11 | ±(0,006 + 0,014-| S11 | + 0,017-| S11 | 2),

-    калибраторы мощности СВЧ NRPC18, NRPC33, NRPC40, NRPC50, регистрационный номер в Федеральном информационном фонде 54535-13;

-    рабочий эталон единицы мощности электромагнитных колебаний 1 разряда в диапазоне значений от 0,1 до 10 мВт в диапазоне частот от 0,03 до 37,50 ГГц (по ГОСТ 8.641-2014), диапазон частот для коаксиальных трактов от 0,03 до 26 ГГц, доверительные границы относительной погрешности результатов измерений мощности в коаксиальных трактах при доверительной вероятности 0,95 ±1 %;

-    приборы для поверки ваттметров М1-25/1, М1-25/2, регистрационный номер в Федеральном информационном фонде 8941-82, пределы допускаемой относительной погрешности в диапазоне частот от 37,5 до 78,33 ГГц ±2,5 % или эталонные ваттметры из состава ГЭТ 167-2017: ЭВ-1, диапазон частот от 37,5 Гц до 53,57 ГГц, пределы допускаемой относительной погрешности измерений мощности ±0,6 % и ЭВ-2, диапазон частот от 53,57 до 78,33 ГГц, пределы допускаемой относительной погрешности измерений мощности ±0,6 %;

-    ваттметр поглощаемой мощности М3-75 с приемным преобразователем ПП-15, регистрационный номер в Федеральном информационном фонде 10226-85, диапазон частот от 78,33 до 118,10 ГГц, диапазон измеряемых мощностей от 0,3• 10-6 до 10-2 Вт, пределы допускаемой относительной погрешности измерений мощности ±6 %;

-    ваттметр поглощаемой мощности NRP-110T или аналог, аттестованный в качестве эталона с характеристиками: диапазон частот от 78,33 до 118,10 ГГц, диапазон измеряемых мощностей от 0,3 -10-6 до 10-2 Вт, пределы допускаемой относительной погрешности измерений мощности ± 4,5 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ваттметров с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.569-2000 Государственная система обеспечения единства измерений. Ваттметры СВЧ малой мощности диапазоне частот 0,02-178,6 ГГц. Методика поверки и калибровки

ГОСТ 8.641-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений мощности электромагнитных колебаний в коаксиальных и волноводных трактах в диапазоне частот от 0,03 до 37,5 ГГц Техническая документация фирмы-изготовителя
