| Номер в госреестре | 69969-17 |
| Наименование СИ | Расходомеры электромагнитные |
| Обозначение типа СИ | MERA SFM |
| Изготовитель | Общество с ограниченной ответственностью "МЕРА" (ООО "МЕРА"), г. Санкт-Петербург |
| Год регистрации | 2017 |
| Срок свидетельства | 12.12.2027 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры электромагнитные MERA SFM (далее - расходомеры) предназначены для измерения объемного расхода и накопленного объема электропроводящих жидкостей группы 2 в соответствии с Техническим регламентом Таможенного союза ТР ТС 032-2013, имеющих минимальную электропроводность более 50 мкСм/м, в закрытых трубопроводных системах.
Принцип работы расходомера основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила (ЭДС) пропорциональная скорости потока жидкости, которой в свою очередь пропорционален объемный расход жидкости.
Расходомеры состоят из датчиков расхода и измерительных преобразователей. Датчик расхода (далее - датчик) состоит из участка трубопровода из немагнитного материала, покрытого внутри неэлектропроводящим материалом (изоляцией), помещенного между полюсами электромагнита, и двух электродов, помещенных в поток жидкости, в направлении перпендикулярном как направлению движения жидкости, так и направлению силовых линий магнитного поля. Сигнал с электродов поступает в измерительный преобразователь (далее -преобразователь), где усиливается и обрабатывается, после чего формируются выходные сигналы, несущие информацию о расходе.
Преобразователи обеспечивают питание цепи возбуждения магнитного поля расходомера, а также преобразуют сигналы от электродов датчика в аналоговые выходные сигналы токовый (4-20 мА; 0-20 мА), частотно-импульсный (0-1000 Гц), цифровые выходные сигналы по HART, Foundation Fieldbus, ProfiBus-PA, Modbus. Преобразователи отличаются по способу соединения преобразователя с датчиком: непосредственно на датчике (компактное исполнение) или на удалении (раздельное исполнение, максимальная длина кабеля между измерительным преобразователем и датчиком - до 200 м).

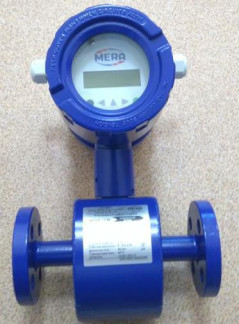

Общий вид расходомеров представлен на рисунках 1, 2.
Пломбирование расходомеров от несанкционированного доступа, не предусмотрено.
Рисунок 2 - Общий вид расходомеров электромагнитных MERA SFM (раздельное исполнение)
Программное обеспечение расходомеров (далее - ПО) защищено от несанкционированного доступа при помощи пароля. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Firmware VMM |
| Номер версии (идентификационный номер) ПО, не ниже | 2,90 |
| Цифровой идентификатор ПО | B37C(CRC) |
Таблица 2 - Метрологические характеристики расходомеров
| Наименование | Значение |
| 1 | 2 |
| Условный проход Ду, мм | от 15 до 800 |
| Диапазон измерений объемного расхода жидкости в соответствии с диапазоном скорости потока, м3/ч | от 0,05 до 18086,00 |
| Пределы относительной погрешности измерения объёмного расхода и объёма, %: при скорости потока от 1 до 10 м/с при скорости потока от 0,25 до 1 м/с | ±0,5 ±0,4 |
| Диапазон температур измеряемой среды, °С: Твердая резина HR Тефлон, «Tarflen», ПТФЭ | от 0 до +90 от -20 до +180 |
| Давление измеряемой среды, МПа, не более | 4 |
| Минимальная электропроводность измеряемой среды, мкСм/м | 50 |
| Наименование | Значение | ||
| 1 | 2 | 3 | |
| компактное исполнение | раздельное | ||
| датчик расхода | преобразователь | ||
| Габаритные размеры, мм, не более -длина -ширина -высота | 800 940 1097 | 800 940 1050 | 206 162 157 |
| Масса, кг, | от 8 до 504 | от 5 до 501 | 3 |
| Потребляемая мощность максимальная, В-А | 15 | ||
| Степень защищенности от воздействия окружающей среды (пыли и воды) | IP67 | ||
| Температура окружающей среды, °С - датчиков (в зависимости от исполнения) - преобразователей | от -20 до +180 от -20 до +50 | ||
| Параметры электрического питания: - напряжение переменного тока, В - напряжение постоянного тока, В | 230+24 от 19 до 36 | ||
| Средний срок службы, лет | 8 | ||
| Средняя наработка на отказ, ч | 12000 | ||
наносится на лицевую панель преобразователя методом фотопечати, на титульный лист руководства по эксплуатации и титульный лист паспорта расходомера типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Количество |
| Расходомер электромагнитный MERA SFM | 1 шт. |
| Руководство по эксплуатации | 1 экз. на партию не менее 10 шт. |
| Методика поверки МП 208-066-2017 | 1 шт. |
| Паспорт | 1 экз. |
| Упаковка | 1 шт. |
осуществляется по документу МП 208-066-2017 «Расходомеры электромагнитные MERA. Методика поверки», утвержденному ФГУП «ВНИИМС» 28.11.17 г.
Основное средство поверки:
рабочий эталон 1-го или 2-го разряда по ГОСТ 8.510-2002, диапазон воспроизведения объемного расхода от 0,0025 до 10000 м /ч.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт или свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний
ТУ 4213-001-03303994-2016 Расходомеры МЕЯА. Технические условия
