Колонки топливораздаточные BMP 2000 "ТАТСУНО С-БЕНЧ", 69981-17

Колонки топливораздаточные BMP 2000 «ТАТСУНО С-БЕНЧ» (далее - колонка), предназначены для измерения объема топлива (бензин, керосин, дизельное топливо) вязкостью от 0,55 до 40 мм /с (от 0,55 до 40 сСт) при его выдаче с учетом требований учетнорасчетных операций.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	69981-17
Наименование СИ	Колонки топливораздаточные
Обозначение типа СИ	BMP 2000 "ТАТСУНО С-БЕНЧ"
Изготовитель	КОИИ ООО "ТАТСУНО С-БЕНЧ", г.Рязань
Год регистрации	2017
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип работы колонки основан на динамическом методе измерений в потоке количества топлива с помощью измерителя объема.

Колонка представляет собой единую самонесущую конструкцию и состоит из следующих конструктивных элементов:

- блок управления и индикации;

- блок гидравлики (с насосом напорного или всасывающего типа);

- измеритель объема;

- клапан двойного действия;

- заправочные шланги;

- заправочные пистолеты.

Характер производства колонок - единичное, колонки: заводской № 793, заводской № 794, заводской № 1487, заводской № 1494, заводской № 1294.

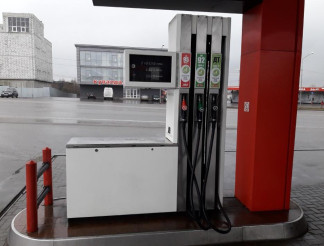

Общий вид колонки приведен на рисунке 1, места пломбирования на рисунках 2 - 3.

Программное обеспечение

Пломба поверителя(1 шт) Пломбировочная проволока

отсутствует.

Таблица 1

Наименование характеристики	Значение характеристики
Номинальный расход топлива через один рукав колонки, л/мин, не менее	40
Минимальный расход, л/мин	2
Минимальная доза выдачи топлива, л	2
Количество рукавов	6
Тип гидравлики	Напорная/всасывающая
Пределы допускаемой основной относительной погрешности при температуре окружающей среды и топлива (20±5) °С, %	±0,25
Пределы допускаемой относительной погрешности при температуре, отличной от (20±5) °С, в диапазоне рабочих температур окружающей среды и топлива, %	±0,5
Пределы допускаемой относительной погрешности колонки настроенной на отпуск доз по средней температуре топлива в сезон при фактической температуре топлива, отличной от средней температуры топлива в сезон: - не более чем на 5 °С, % - более чем на 5 °С, %	±0,25 ±0,30
Электропитание от сети переменного однофазного и трехфазного тока: напряжение, В частота, Гц	ООА + 10% (\ + 10% 380 -15% ; 220 -15% 50±1
Масса, кг, не более	500
Габаритные размеры (ДхШхВ), мм, не более	1890x520x2300
Средний срок службы, лет	12
Средняя наработка на отказ, ч	12000
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %	от -40 до +50 от 30 до 100
Температура выдаваемого топлива, °С: - для бензина - для дизельного топлива	от -40 до +35 от -40 до +50
Маркировка взрывозащиты	2ExsedIIBT3

Знак утверждения типа

наносится на маркировочную табличку колонки фотографическим способом и на титульные листы руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки колонок приведен в таблице 2.

Наименование	Количество
Колонка топливораздаточная BMP 2000 «ТАТСУНО С-БЕНЧ» (зав. №№ 793, 794, 1487, 1494, 1294)	5 шт.
Руководство по эксплуатации	5 экз.
Формуляр	5 экз.

Поверка

осуществляется по документам:

МИ 1864-88 «Рекомендации. ГСИ. Колонки топливораздаточные. Методика поверки» -первичная поверка;

МИ 2895-2004 «Рекомендация. ГСИ. Колонки топливораздаточные. Методика периодической поверки мерниками со специальными шкалами» и МИ 1864-88 - периодическая поверка. Основные средства поверки:

- при первичной поверке: мерники 2-го разряда по ГОСТ 8.400-2013 вместимостью

5, 10, 20, 50 или 100 л с основной погрешностью не более ±0,1%;

- при периодической поверке: мерники со специальными шкалами 2-го разряда по ГОСТ 8.400-2013 вместимостью 10, 20, 50 л с основной погрешностью не более ±0,1%.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в формуляр колонки.
