| Номер в госреестре | 69985-17 |
| Наименование СИ | Колонки топливораздаточные |
| Обозначение типа СИ | Quantium мод. 500T |
| Изготовитель | "Tokheim", Великобритания |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Колонки топливораздаточные «Quantium» модели 500Т (далее - колонка), предназначены для измерения объема топлива (бензин, керосин, дизельное топливо) вязкостью от 0,55 до 40 мм /с (от 0,55 до 40 сСт) при его выдаче с учетом требований учетно-расчетных операций.
Принцип работы колонки основан на динамическом методе измерений в потоке количества топлива с помощью измерителя объема.
Колонка представляет собой единую самонесущую конструкцию и состоит из следующих конструктивных элементов:
- блок управления и индикации;
-насос всасывающего/напорного типа;
- измеритель объема МА-26;
- клапан двойного действия;
- заправочные шланги;
- заправочные пистолеты.

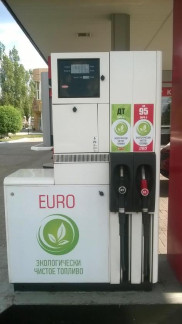

Характер производства колонок - единичное, колонки: заводской № D 0634166, заводской № D 0634167, заводской № D 0634169, заводской № D 0429065, заводской № D 0429066. Общий вид колонки приведен на рисунке 1, места пломбирования на рисунках 2 - 3.
Пломбировочная проволока Планка блока переключателей Пломба поверителя (1шт)
отсутствует.
Таблица 1
| Наименование характеристики | Значение характеристики |
| Номинальный расход топлива через один рукав колонки, л/мин, не менее | 40 |
| Минимальная производительность, л/мин | 2 |
| Минимальная доза выдачи топлива, л | 2 |
| Тип гидравлики | Напорная/всасывающая |
| Длина раздаточного рукава, м, не менее | 3 |
| Пределы допускаемой основной относительной погрешности при температуре окружающей среды и топлива (20±5) °С, % | ±0,25 |
| Пределы допускаемой относительной погрешности при температуре, отличной от (20±5) °С, в диапазоне рабочих температур окружающей среды и топлива, % | ±0,5 |
| Пределы допускаемой относительной погрешности колонки настроенной на отпуск доз по средней температуре топлива в сезон при фактической температуре топлива, отличной от средней температуры топлива в сезон: - не более чем на 5 °С, % - более чем на 5 °С, % | ±0,25 ±0,30 |
| Номинальное напряжение питания от сети переменного тока, В | ООА + 10% (\ + 10% 380 -15% ; 220 -15% |
| Номинальная частота сети переменного тока, Гц | 50±1 |
| Номинальная сила тока, А | 1,88 |
| Номинальная мощность двигателя, кВт | 0,75 |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, ч | 12000 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от -40 до +50 от 30 до 100 |
| Температура выдаваемого топлива, °С: - для бензина - для дизельного топлива | от -40 до +35 от -40 до +50 |
| Маркировка взрывозащиты | [Ех1а]ПС, 1ExdIIAT3 |
Остальные характеристики, в зависимости от исполнения, представлены в таблице 2.
Таблица 2
| Характеристика | Исполнение | |
| заводские номера D 0634166, D 0634167, D 0634169 | заводские номера D 0429065, D 0429066 | |
| Количество видов отпускаемого топлива | 2 | 4 |
| Количество раздаточных пистолетов, шт. | 4 | 8 |
| Габаритные размеры (ДхШхВ), мм, не более | 1160x520x1784 | 1940x 520x1784 |
| Масса, кг, не более | 400 | 700 |
наносится на маркировочную табличку колонки фотографическим способом и на титульные листы руководства по эксплуатации типографским способом.
Комплект поставки колонок приведен в таблице 3.
Таблица 3
| Наименование | Количество |
| Колонка топливораздаточная «Quantium» модели 500Т (зав. №№ D 0634166, D 0634167, D 0634169, D 0429065, D 0429066) | 5 шт. |
| Руководство по эксплуатации | 5 экз. |
| Формуляр | 5 экз. |
осуществляется по документам:
МИ 1864-88 «Рекомендации. ГСИ. Колонки топливораздаточные. Методика поверки» -первичная поверка;
МИ 2895-2004 «Рекомендация. ГСИ. Колонки топливораздаточные. Методика периодической поверки мерниками со специальными шкалами» и МИ 1864-88 - периодическая поверка. Основные средства поверки:
- при первичной поверке: мерники 2-го разряда по ГОСТ 8.400-2013 вместимостью 5, 10, 20, 50 или 100 л с основной погрешностью не более ±0,1%;
- при периодической поверке: мерники со специальными шкалами 2-го разряда по ГОСТ 8.400-2013 вместимостью 10, 20, 50 л с основной погрешностью не более ±0,1%.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в формуляр колонки.
реализован прямой метод непосредственной оценки объема топлива измерителем объема, проходящего через колонку, в единицах объема.
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
Техническая документация фирмы-изготовителя
| Зарегистрировано поверок | 12 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
