| Номер в госреестре | 69990-17 |
| Наименование СИ | Колонки топливораздаточные |
| Обозначение типа СИ | BMP 1000, 2000 "ТАТСУНО С-БЕНЧ" |
| Изготовитель | КОИИ ООО "ТАТСУНО С-БЕНЧ", г.Рязань |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

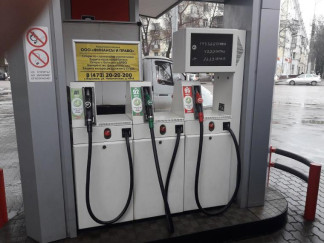

Колонки топливораздаточные BMP 1000, 2000 «ТАТСУНО С-БЕНЧ» (далее - колонка), предназначены для измерения объема топлива (бензин, керосин, дизельное топливо) вязкостью от 0,55 до 40 мм /с (от 0,55 до 40 сСт) при его выдаче с учетом требований учетно-расчетных операций.
Принцип работы колонки основан на динамическом методе измерений в потоке количества топлива с помощью измерителя объема.
Колонка представляет собой единую самонесущую конструкцию и состоит из следующих конструктивных элементов:
- блок управления и индикации;
- блок гидравлики (с насосом напорного или всасывающего типа);
- измеритель объема;
- клапан двойного действия;
- заправочные шланги;
- заправочные пистолеты.
Характер производства колонок - единичное, колонки: заводской № 788, заводской № 790, заводской № 680, заводской № 1076, заводской № 1071.
Пломба поверителя(1 шт) Пломбировочная проволока
Пломбировочная проволока Планка блока переключателей Пломба поверителя(1шт)
Основные метрологические и технические характеристики приведены в таблице 1.
Таблица 1
| Наименование характеристики | Значение характеристики |
| Номинальный расход топлива через один рукав колонки, л/мин, не менее | 40 |
| Минимальный расход, л/мин | 2 |
| Минимальная доза выдачи топлива, л | 2 |
| Тип гидравлики | Напорная/всасывающая |
| Пределы допускаемой основной относительной погрешности при температуре окружающей среды и топлива (20±5) °С, % | ±0,25 |
| Пределы допускаемой относительной погрешности при температуре, отличной от (20±5) °С, в диапазоне рабочих температур окружающей среды и топлива, % | ±0,5 |
| Пределы допускаемой относительной погрешности колонки настроенной на отпуск доз по средней температуре топлива в сезон при фактической температуре топлива, отличной от средней температуры топлива в сезон: - не более чем на 5 °С, % - более чем на 5 °С, % | ±0,25 ±0,30 |
| Электропитание от сети переменного однофазного и трехфазного тока: напряжение, В частота, Гц | ООА + 10% (\ + 10% 380 -15% ; 220 -15% 50±1 |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, ч | 12000 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от -40 до +50 от 30 до 100 |
| Температура выдаваемого топлива, °С: - для бензина - для дизельного топлива | от -40 до +35 от -40 до +50 |
| Маркировка взрывозащиты | 2ExsedIIBT3 |
Таблица 2 - Остальные характеристики в зависимости от исполнения
| Исполнение | ||
| BMP 1000 | BMP 2000 | |
| Характеристика | заводские номера 680, 1076, 1071 | заводские номера 788, 790 |
| Количество видов топлива | 3 | 2 |
| Количество раздаточных пистолетов | 6 | 4 |
| Габаритные размеры (ДхШхВ), мм, не более | 1850x520x1620 | 1030x520x2300 |
| Масса, кг, не более | 450 | 450 |
наносится на маркировочную табличку колонки фотографическим способом и на титульные листы руководства по эксплуатации типографским способом.
Комплект поставки колонок приведен в таблице 3.
Таблица 3
| Наименование | Количество |
| Колонка топливораздаточная BMP 1000, 2000 «ТАТСУНО С-БЕНЧ» (зав. №№ 788, 790, 680, 1076, 1071) | 5 шт. |
| Руководство по эксплуатации | 5 экз. |
| Формуляр | 5 экз. |
осуществляется по документам:
МИ 1864-88 «Рекомендации. ГСИ. Колонки топливораздаточные. Методика поверки» -первичная поверка;
МИ 2895-2004 «Рекомендация. ГСИ. Колонки топливораздаточные. Методика периодической поверки мерниками со специальными шкалами» и МИ 1864-88 - периодическая поверка. Основные средства поверки:
- при первичной поверке: мерники 2-го разряда по ГОСТ 8.400-2013 вместимостью 5, 10, 20, 50 или 100 л с основной погрешностью не более ±0,1%;
- при периодической поверке: мерники со специальными шкалами 2-го разряда по ГОСТ 8.400-2013 вместимостью 10, 20, 50 л с основной погрешностью не более ±0,1%.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в формуляр колонки.
реализован прямой метод непосредственной оценки объема топлива измерителем объема, проходящего через колонку, в единицах объема.
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
Техническая документация фирмы-изготовителя
