Газоанализаторы ФСГ, 69994-17

69994-17
Газоанализаторы ФСГ (далее - газоанализаторы) предназначены для измерений содержания паров и газов органических и неорганических веществ в воздухе рабочей и жилой зоны, промышленных выбросах, вентиляционных, дымовых системах и технологических газовых средах.
Карточка СИ
Номер в госреестре 69994-17
Наименование СИ Газоанализаторы
Обозначение типа СИ ФСГ
Изготовитель ООО НПФ "АНАТЭК", г. Москва
Год регистрации 2017
Срок свидетельства 26.12.2027
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы ФСГ (далее - газоанализаторы) предназначены для измерений содержания паров и газов органических и неорганических веществ в воздухе рабочей и жилой зоны, промышленных выбросах, вентиляционных, дымовых системах и технологических газовых средах.

Описание

Газоанализаторы относятся к многоканальным газоанализаторам универсального назначения.

Принцип действия газоанализаторов основан на преобразовании сигналов, поступающих с газочувствительных детекторов, в аналоговую или цифровую форму с последующим выводом результатов измерений на цифровой индикатор газоанализатора, на внешний компьютер, на цифровой интерфейс 232, 485, аналоговый выход (4-20) мА и реле срабатывания по установленному порогу концентрации.

Газоанализаторы комплектуют фотоионизационными, электрохимическими, полупровод-ни-ковыми, термокаталитическими детекторами.

Фотоионизационный детектор (ФИД) применяется для неселективного определения содержания органических и неорганических веществ с потенциалом ионизации не выше 10,6 эВ (для ВУФ Кр-лампы) и 11,7 эВ (для ВУФ Ар-лампы), а также для определения суммы углеводородов.

Электрохимические и полупроводниковые детекторы применяется для определения концентрации аммиака, водорода, диоксида азота, диоксида серы, кислорода, меркаптана, оксида азота, сероводорода, фосфина, оксида углерода, окиси этилена, формальдегида, фтороводорода, хлора, хлористого водорода, хладонов.

Термокаталитические детекторы применяется для определения концентрации метана и горючих газов.

Газоанализаторы ФСГ относятся к индивидуально градуируемым средствам измерения. Градуировка детекторов газоанализатора выполняется по стандартным образцам и аттестованным по РГМ 60-2003 газовым смесям (с относительной погрешность определения концентрации не более ±7,5%), по согласованию с Заказчиком. Коэффициент пересчета на конкретное вещество указывается в паспорте газоанализатора или записывается в параметры микроконтроллера при проведении градуировки прибора на конкретное вещество.

Газоанализатор имеет следующие исполнения:

ФСГ-1 - стационарный;

ФСГ-2 - переносной (портативный);

ФСГ-3 - газоанализатор индивидуальный портативный;

ФСГ-4 - газоанализатор встраиваемый.

Способ отбора анализируемой пробы: диффузионный или с принудительной прокачкой побудителем расхода.

Газоанализатор ФСГ-1 стационарной модификации содержит до 5 блоков детекторов (до 6 каналов измерения), побудитель расхода (или диффузионный ввод), измерительный блок, блок питания, адаптер питания, систему пробоподготовки и линию подачи пробы. Контроль и управление газоанализатором ФСГ-1 стационарной модификации может осуществляться через USB или последовательный порт на компьютер. Газоанализатор имеет выходы: реле типа «сухой контакт» на два уровня срабатывания, цифровые выходы RS 232 и RS 485, аналоговые выходы "токовая петля" (4-20) мА.

Газоанализаторы ФСГ-2, ФСГ-3 переносной (портативной) модификации содержат блок детекторов (до 6 каналов измерения), побудитель расхода или диффузионный ввод, измерительный блок, блок питания, адаптер питания/зарядное устройство, аккумулятор.

Г азоанализатор ФСГ-4 встраиваемой модификации содержит блок детекторов (до 6 каналов измерения), побудитель расхода (или диффузионный ввод), измерительный блок, блок питания, адаптер питания, систему пробоподготовки и линию подачи пробы. Газоанализатор ФСГ-4 встраиваемой модификации предназначен для установки в составе комплекта с другими газоанализаторами, приборами газового мониторинга и технологическими системами. Контроль и управление газоанализатором встраиваемой модификации осуществляется через USB или последовательный порт на компьютер.

В состав блока детекторов входят:

-    до 6 детекторов одновременно;

-    плата питания детекторов и усилителей сигнала с АЦП.

В состав измерительного блока входят:

-    масштабирующие усилители;

-    микропроцессор;

-    цифровой индикатор для визуального контроля концентрации измеряемых веществ;

-    блок питания;

-    блок таймера автоматического режима. Блок таймера автоматического режима измерения обеспечивает и задает периодическое включение и работу прибора (Т-период) в автономном режиме без присутствия оператора.

Связь с внешними устройствами осуществляется по проводам.

По устойчивости к механическим воздействиям, по защищенности от воздействия окружающей среды газоанализатор соответствует ГОСТ 14254-15.

По устойчивости к воздействию температуры и влажности окружающего воздуха газоанализатор относится к группе В1. Климатическое исполнение - УХЛ 4.2 по ГОСТ 15150-69.

Общий вид газоанализатора ФСГ исполнения ФСГ-1, ФСГ-2, ФСГ-3, ФСГ-4 приведен на рисунках 1- 4.

Пломбирование газоанализаторов осуществляется методом установки контрольных пломбировочных несъемных наклеек-стикеров на крепежный винт крышки корпуса прибора (рис.5).

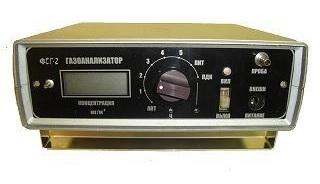

Рисунок 2 - Фотография внешнего вида газоанализатора ФСГ исполнение ФСГ-2

Программное обеспечение

Уровень защиты программного обеспечения "высокий" в соответствии с Р 50.2.077-2014. Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения.

Идентификационные данные (признаки)

Значение

Газоанализатор модификаций ФСГ-1, ФСГ-2, ФСГ-3

Идентификационное наименование ПО

Sens fg.

Номер версии (идентификационный номер ПО)

W 8.3

Цифровой идентификатор ПО

15AF6643

Алгоритм вычисления цифрового идентификатора ПО

md5

Г азоанализатор модификаций ФСГ-4

Идентификационное наименование ПО

FGH4 ads.exe

Номер версии (идентификационный номер ПО)

W 8.3.USB

Цифровой идентификатор ПО

18AF7882

Алгоритм вычисления цифрового идентификатора ПО

md5

Таблица 2 - Метрологические характеристики

Таблица 2.1 - Диапазоны измерений газоанализаторов

Наименование измеряемых веществ

Диапазон измерений

массовая концентрация, мг/м3

Г азоанализаторы с фотоионизационным детектором

Суммарное содержание углеводородов в пересчете на н-гексан2)

от 0,5 до 2000

Суммарное содержание непредельных углеводородов^ (в пересчете на этилен2))

от 1 до 2000

Суммарное содержание циклических углеводородов1 (в пересчете на бензол 2))

от 0,5 до 2000

Суммарное содержание галогенпроизводных углеводородов1 (в пересчете на хлорбензол2))

от 1 до 2000

Суммарное содержание спиртов1) (в пересчете на этанол2))

от 2 до 2000

Суммарное содержание эфиров1) (в пересчете на этилацетат2))

от 2 до 1000

Суммарное содержание альдегидов1 (в пересчете на ацетальдегид2))

от 2 до 1000

Суммарное содержание кетонов1) (в пересчете на ацетон2))

от 1 до 2000

Суммарное содержание карбоновых кислот1) (в пересчете на уксусную кислоту2))

2 до 500

Сероуглерод1-*

от 1 до 100

Сероводород1-*

от 1 до 100

1) 2) Меркаптаны (RSH) ’ (в пересчете на этилмеркаптан ;)

от 1 до 100

Г идразин1)

от 1 до 50

Суммарное содержание предельных углеводородов С4-С51) в пересчете на н-пентан2) (С5Н12)

от 1 до 1500

Суммарное содержание предельных углеводородов С6-С101) в пересчете на н-гексан2) (С6Н14)

от 1 до 1500

Суммарное содержание предельных углеводородов С12-С191) в пересчете на додекан2) (С12Н26)

от 1 до 1500

Г аз природный (по имитатору конденсата газового нестабильного (СО-КГН-1) ГСО 9307-2009

от 1 до 1500

Бензин1), керосин1), дизельное топливо1) (в пересчете на н-гексан2))

от 1 до 1500

Сольвент-нафта ’ (в пересчете на толуол ;)

от 1 до 2000

Растворители марок Р-6хх1) (в пересчете на толуол2))

от 1 до 2000

Аммиак (NH3) 1)

от 2 до 1000

Примечания:

1)вещества    определяются газоанализаторами с фотоионизационным детектором в неселективном режиме измерения, содержание измеряемого компонента (вещества) в пробе должно быть не менее 95 % от суммарной концентрации всех компонентов в пробе;

2)коэффициент    пересчета на конкретное вещество указывается в паспорте газоанализатора или записывается в параметры микроконтроллера при проведении градуировки прибора на конкретное вещество.

Г азоанализаторы с электрохимическими детекторами

Наименование измеряемых веществ

Диапазон измерений

массовая концентрация, мг/м3

объемная доля, %

Аммиак (NH3)

от 1 до 50 (минимальный) от 5 до 1000 (максимальный)

Диоксид азота (NO2)

от 0,2 до 20 (минимальный) от 2 до 2000 (максимальный)

Окись углерода (CO)

от 0,2 до 200 (минимальный) от 2 до 2000 (максимальный)

Диоксид серы (SO2)

от 0,25 до 50 (минимальный) от 2,5 до 500 (максимальный)

Хлористый водород (HCl)

от 0,2 до 30

Хлор (Cl2)

от 0,1 до 30

Водород (Н2)

от 0,3 до 100 (минимальный)

от 0,02 до 4,0 % (максимальный)

Фтороводород (HF)

от 0,1 до 8

Меркаптаны (RSH)

(в пересчете на этилмеркаптан)

от 0,2 до 50

Фосфин (РН3)

от 0,15 до 7

Формальдегид (CH2O)

от 0,2 до 12

Сероводород (H2S)

от 0,2 до 70

Окись азота (NO)

от 0,2 до 25 (минимальный) от 2 до 250 (максимальный)

Диоксид углерода (СО2)

от 200 до 10000 (минимальный)

от 0,2 до 95% (максимальный)

Кислород (О2)

от 0,2 до 10 (минимальный) от 100 до 10000 (максимальный)

от 1 до 100

Окись этилена (С2Н4О)

от 0,2 до 200

Этилен (С2Н2)

от 3 до 2000

Г азоанализаторы с полупроводниковыми и термокаталитическими детекторами

Общее содержание горючих газов ((RSH) ( в пересчете на метан1))

от 0,01 до 50% НКПР2)

Метан, этан, пропан, бутан и др. (по метану)

от 0,005 до 2,2 %

Фреоны (по хладону 134 А (C2H2F4)) СБ^

от 100 до 1000

Примечания:

^коэффициент пересчета на конкретное вещество указывается в паспорте газоанализатора или записывается в параметры микроконтроллера при проведении градуировки прибора на конкретное вещество;

2)значение % НКПР для определяемых газов по ГОСТ Р 51330.19-99.

Таблица 2.3 - Пределы допускаемой основной и дополнительной погрешности

Наименование характеристики

Значение

Пределы допускаемой основной абсолютной погрешности измерений объемной доли кислорода (Дк) (в диапазоне от 1 до 100, об. доля), %

±0,5

Пределы допускаемой относительной основной погрешности измерений (Д), остальные газы, %

±20

Наименование характеристики

Значение

Пределы допускаемого значения дополнительной погрешности, в долях от основной погрешности (А), не более, при изменении:

- температуры на каждые 10 °С

0,3 А

- влажности на каждые 10 %

0,2 А

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Время выхода на режим газоанализаторов исполнение ФСГ-1, ФСГ-4, мин, не более

5

Время выхода на режим газоанализаторов исполнение ФСГ-2, ФСГ-3, мин, не более

8

Время установления показаний (t0,9) с, не более:

- для газоанализатора с фотоионизационным детектором

5

- для газоанализатора с электрохимическими детекторами

120

- для газоанализатора с полупроводниковыми и термокаталитическими детекторами

30

Параметры электрического питания:

- от внутреннего аккумуляторного источника с постоянным напряжением, В

12

- от сети переменного тока напряжением через адаптер питания/зарядки, В

220+22

- частота, Гц

50

Потребляемая мощность, Вт, не более: - исполнение ФСГ-1

50

- исполнение ФСГ-2, ФСГ-3

5

- исполнение ФСГ-4

10

Масса газоанализатора, кг, не более: - исполнение ФСГ-1

15

- исполнение ФСГ-2

1,5

- исполнение ФСГ-3

0,6

- исполнение ФСГ-4

2,0

Габаритные размеры, мм, не более: - исполнение ФСГ-1 - высота

260

- ширина

300

- длина

100

- исполнение ФСГ-2, ФСГ-4 - высота

200

- ширина

190

- длина

70

- исполнение ФСГ-3 - высота

40

- ширина

120

- длина

60

- адаптер/зарядное устройство - высота

70

- ширина

50

- длина

30

Наименование характеристики

Значение

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    атмосферное давление, МПа

-    относительная влажность окружающего воздуха, %

от -10 до +40 от 0,087 до 0,107 от 10 до 90

Средний срок службы (без учета срока службы газочувствительных элементов детекторов), лет

6

Знак утверждения типа

наносится на газоанализаторы способом наклейки и на титульные листы эксплуатационной документации типографским способом.

Комплектность

Таблица 4 - Комплектность газоанализатора ФСГ

Наименование

Обозначение

исполнение

ФСГ-1

ФСГ-2

ФСГ-3

ФСГ-4

Блок детекторов^

до 5 шт.

1 шт.

1 шт.

до 2 шт.

Измерительный блок

1 шт.

1 шт.

1 шт.

1 шт.

Побудитель расхода

1 шт.

12)

12)

12)

Диффузионный ввод

12)

12)

1 шт.

1**

Аккумулятор

12)

1 шт.

1шт.

-

Система пробоподготовки

12)

1**

-

12)

Линия подачи пробы

1 шт.

-

-

12)

Токовый выход 4-20 мА

до 102)

-

-

до 102)

Интерфейс 232, 485

12)

-

-

12)

Выход "сухой контакт"

до 102)

12)

-

до 102)

Адаптер питания

1 шт.

1 шт.

1 шт.

12)

Паспорт

016.550.003 ПС

1 экз.

1 экз.

1 экз.

1 экз.

Техническое описание и Руководство по эксплуатации

016.550.003 ТО

1 экз.

1 экз.

1 экз.

1 экз.

Методика поверки

МП 205-19-2017

1 экз.

1 экз.

1 экз.

1 экз.

Сумка для переноски

-

1 шт.

12)

-

Примечание:

1)наличие,    тип и количество указывается в комплекте поставки.

2)наличие    указывается в комплекте поставки газоанализатора

Поверка

осуществляется по документу МП 205-19-2017 «Газоанализаторы ФСГ. Методика поверки», утвержденному ФГУП «ВНИИМС» 25.07.1017 г.

Основные средства поверки:

- стандартные образцы - газовые смеси ГСО 10368-2013; 10545-2014 (ХА-М-0); 10248-2013; 10536-2014 (СС-М-0); 10548-2014 (ХЛ-М-0); 10533-2014 (КА-М-0); 10531-2014; 10530-2014 (ИП-М-0); ГСО 10527-2014 (БЛ-М-0); ГСО 10539-2014 (УВ-М-0); ГСО 9307-2009; источники микропотока ИМ104-М-А2; ИМ41-М-А2; ИМ-РТ10-М-А2; ИМ102-М-А2.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ 12.2.091-2002 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов Газоанализатор ФСГ. Технические условия ТУ 016.550.003-16

69994-17
Номер в ГРСИ РФ:
69994-17
Производитель / заявитель:
ООО НПФ "АНАТЭК", г. Москва
Год регистрации:
2017
Cрок действия реестра:
26.12.2027
Похожие СИ
86615-22
86615-22
2022
Общество с ограниченной ответственностью "Миракс" (ООО "Миракс"), Пермский край, г. Чайковский
Срок действия реестра: 29.08.2027
84381-22
84381-22
2022
Акционерное общество "Государственный научно-исследовательский химико-аналитический институт" (АО "ГосНИИхиманалит"), г. Санкт-Петербург
Срок действия реестра: 14.01.2027
84358-22
84358-22
2022
Общество с ограниченной ответственностью фирма "Медозон" (ООО фирма "Медозон"), г. Москва
Срок действия реестра: 18.01.2027
84442-22
84442-22
2022
Honeywell Analytics, Inc., США
84440-22
84440-22
2022
"ENOTEC GmbH", Германия
Срок действия реестра: 24.01.2027
84439-22
84439-22
2022
"ENOTEC GmbH", Германия
Срок действия реестра: 24.01.2027
84489-22
84489-22
2022
Компания "Picarro, Inc.", США
Срок действия реестра: 26.01.2027
84599-22
84599-22
2022
Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор"), г. Санкт-Петербург
Срок действия реестра: 18.02.2027
84679-22
84679-22
2022
"TELEDYNE OLDHAM SIMTRONICS SAS", Франция
Срок действия реестра: 22.02.2027
84673-22
84673-22
2022
Общество с ограниченной ответственностью "Миракс" (ООО "Миракс"), Пермский край, г. Чайковский
Срок действия реестра: 22.02.2027
