| Номер в госреестре | 70003-17 |
| Наименование СИ | Имитаторы холодной прокрутки двигателя |
| Обозначение типа СИ | модификаций CCS-2100 |
| Изготовитель | "CANNON Instrument Company", США |
| Год регистрации | 2017 |
| Срок свидетельства | 26.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Имитаторы холодной прокрутки двигателя модификаций CCS-2100, CCS-2100LT (далее имитаторы) предназначены для измерений кажущейся (динамической) вязкости моторных масел при низких температурах и скоростях сдвига, воспроизводящих реальные условия при запуске холодного двигателя.
Принцип действия имитаторов основан на измерении скорости вращения ротора в зависимости от приложенного крутящего момента и сопротивления, создаваемого исследуемым продуктом, пропорционального его вязкости, и расчете предела текучести и вязкости масла с помощью программного обеспечения.
Имитаторы состоят из механизма имитатора холодной прокрутки, встроенного контроллера CCS Series II и периферийной система удаления отходов, состоящей из вакуумного насоса (для откачки пробы) и контейнера для отходов. Механизм имитаторов холодной прокрутки содержит испытательную ячейку с регулируемой температурой, выполненную в виде механизма ротора-статора, и поршневого насоса, обеспечивающего перемещение проб масла из бутылочек через заборную трубку в испытательную ячейку. Это устройство имеет 30 мест для проб, обеспечивая последовательную автоматическую подачу новой пробы после завершения испытания предыдущей пробы. Контроллер CCS Series II принимает информацию от датчиков имитатора CCS и передает данные в компьютер для анализа. Он также обеспечивает электропитание механизма имитатора и передает команды механизму.
Имитаторы выпускаются в следующих модификациях CCS-2100 и CCS-2100LT, которые отличаются диапазоном рабочих температур.

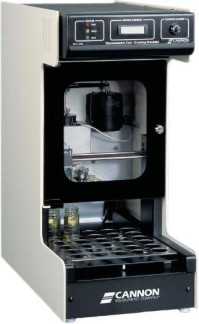

Общий вид имитаторов представлен на рисунках 1-2.
Возможно обозначение буквы F на шильдике прибора дополнительно к наименованию модификации для имитатора, применяемого в условиях с напряжением сети 220 В.
Пломбировка корпуса от несанкционированного доступа не предусмотрена.
Рисунок 2 - Общий вид имитаторов модификации CCS-2100LT
Имитаторы управляются от внешнего компьютера. Программное обеспечение «VISCPRO» предназначено для управления работой имитатора и процессом измерений, а также хранения и обработки полученных данных.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО имитаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | VISCPRO |
| Номер версии (идентификационный номер) ПО | 1.31.07 и выше |
| Цифровой идентификатор ПО | 7CE47F3E44B312F74C14947A876FA700 |
| Алгоритм вычисления цифрового идентификатора ПО | md5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| CCS-2100 | CCS-2100LT | |
| Диапазон измерений динамической вязкости, мПа-с | от 900 до 25000 | |
| Пределы допускаемой относительной погрешности имитатора, % | ±5,0 | |
| Диапазон рабочих температур, 0C | от -35 до -5 | от -40 до -5 |
| Пределы допускаемой абсолютной погрешности измерения и поддержания температуры, 0C | ±0,05 | |
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 110/115±10% 220 -22 50/60 |
| Потребляемая мощность, В-А, не более | 1000 |
| Габаритные размеры, мм, не более - высота - ширина - длина | 711 333 644 |
| Масса, кг, не более | 46 |
| Условия эксплуатации: 0/^ - температура окружающей среды, С - относительная влажность, % | от +15 до +30 от 10 до 75 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 10 5000 |
Знак утверждения типананосится на титульный лист Руководства по пус имитатора в виде наклейки. | эксплуатации типографским способом и на кор- |
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Имитатор | - | 1 шт. |
| Программное обеспечение «VISCPRO» | - | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| Методика поверки | МП 2302-0100-2017 | 1 экз. |
осуществляется по документу МП 2302-0100-2017 «Имитаторы холодной прокрутки двигателя модификаций CCS-2100, CCS-2100LT. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 21 июля 2017 г.
Основные средства поверки:
Вискозиметр Штабингера SVM 3000, диапазон измерений динамической вязкости от 0,2 до 20000 мПа-с, погрешность ±0,5 %, регистрационный номер 45144-10.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ASTM D5293 Стандартный метод определения кажущейся вязкости моторных масел при температуре в диапазоне от минус 30 до минус 5 С° с использованием имитатора холодной прокрутки прозрачных и непрозрачных жидкостей и вычисления динамической вязкости.
ГОСТ 8.025-96 ГСИ. Государственная поверочная схема для средств измерений вязкости жидкостей
Техническая документация фирмы-изготовителя
| Зарегистрировано поверок | 57 |
| Поверителей | 6 |
| Актуальность данных | 21.11.2024 |
