| Номер в госреестре | 70011-17 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | ПС-200 |
| Изготовитель | Черновицкий машиностроительный завод им.Ф.Э.Дзержинского, Украина, г.Черновцы |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические ПС-200, предназначены для измерения объема при приеме, хранении и отпуске сжиженных углеводородных газов (СУГ).
Резервуары стальные горизонтальные цилиндрические ПС-200 представляют собой горизонтальные цилиндрические сварные стальные сосуды, оборудованные приемораздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Резервуары стальные горизонтальные цилиндрические ПС-200 №№ 4 (140262), 5 (130380), 6 (130383), 7 (120435), 9 (140264), 11 (130384), 12 (110373), 13 (140260), 14 (l1037l), 15 (110374), 16 (130382), 17 (110375), 18 (120434), 19 (120431), 21 (120432), 22 (140263), 24 (140261), 31 (130381), 32 (110372) расположены: Российская Федерация, Республика Башкортостан, п. Приютово, ООО «Шкаповское ГПП», Товарно-сырьевой парк, карта №5.

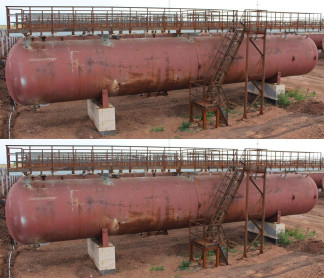

Общий вид резервуаров стальных горизонтальных цилиндрических ПС-200 представлен на рисунке 1.
Пломбирование резервуаров стальных горизонтальных цилиндрических ПС-200 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 200 |
| Пределы допускаемой относительной погрешности вместимости резервуара, % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование, номер резервуара | Значение | |
| Внутренний диаметр, мм, не более | Длина цилиндрической части, мм, не более | |
| ПС-200 № 4 (140262) | 3406 | 20990 |
| ПС-200 № 5 (130380) | 3406 | 20990 |
| ПС-200 № 6 (130383) | 3402 | 20970 |
| ПС-200 № 7 (120435) | 3402 | 20970 |
| ПС-200 № 9 (140264) | 3407 | 21000 |
| ПС-200 № 11 (130384) | 3405 | 21000 |
| ПС-200 № 12 (110373) | 3406 | 21000 |
| ПС-200 № 13 (140260) | 3407 | 21000 |
| ПС-200 № 14 (110371) | 3404 | 21000 |
| ПС-200 № 15 (110374) | 3404 | 21000 |
| ПС-200 № 16 (130382) | 3404 | 20980 |
| ПС-200 № 17 (110375) | 3403 | 20980 |
| ПС-200 № 18 (120434) | 3407 | 20900 |
| ПС-200 № 19 (120431) | 3406 | 21000 |
| ПС-200 № 21 (120432) | 3404 | 20980 |
| ПС-200 № 22 (140263) | 3407 | 20960 |
| ПС-200 № 24 (140261) | 3401 | 20910 |
| ПС-200 № 31 (130381) | 3405 | 21000 |
| ПС-200 № 32 (110372) | 3406 | 21000 |
| Средний срок службы, лет | 20 | |
| Условия эксплуатации: - температура окружающего о/~' воздуха, С | от -50 до +50 | |
| - атмосферное давление, кПа | от 84,0 до 106,7 | |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблца 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | ПС-200 | 19 шт. |
| Паспорт | - | 19 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетки измерительные 2-го класса точности с верхними пределами измерений 10, 20, 30 м по ГОСТ 7502-98;
- рулетки измерительные с грузом 2-го класса точности с верхними пределами измерений 10, 20 м по ГОСТ 7502-98;
- толщиномер ультразвуковой ТЭМП-УТ1 (регистрационный № 38230-08);
- штангенциркуль ШЦ-1-150-0,1 (регистрационный № 260-97);
- термометр ртутный стеклянный лабораторный ТЛ-6М (регистрационный № 298-92);
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим ПС-200
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
