Государственный реестр средств измерений

Дефектоскопы вихретоковые NORTEC 600, 70013-17

70013-17
Дефектоскопы вихретоковые NORTEC 600 (далее - дефектоскопы) предназначены для обнаружения и измерений глубины залегания поверхностных и подповерхностных дефектов в деталях и заготовках из металлов и токопроводящих материалов.
Карточка СИ
Номер в госреестре 70013-17
Наименование СИ Дефектоскопы вихретоковые
Обозначение типа СИ NORTEC 600
Изготовитель Компания "Olympus Scientific Solutions Americas", США
Год регистрации 2017
Срок свидетельства 26.12.2022
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Дефектоскопы вихретоковые NORTEC 600 (далее - дефектоскопы) предназначены для обнаружения и измерений глубины залегания поверхностных и подповерхностных дефектов в деталях и заготовках из металлов и токопроводящих материалов.

Описание

В дефектоскопах реализован вихретоковый метод контроля. Принцип его действия основан на использовании эффекта возбуждения вихревых токов в металле в результате воздействия возбуждающего электромагнитного поля. Возбуждающее электромагнитное поле формируется вихретоковым преобразователем (ВТП), на который от генератора поступает напряжение возбуждения. Вихревые токи, протекая в металле, формируют вторичное электромагнитное поле, встречно направленное по отношению к возбуждающему. Поле, сформированное в результате сложения возбуждающего и вторичного электромагнитных полей, наводит электродвижущую силу (ЭДС) в ВТП.

Если в объекте контроля имеется дефект, то линии вихревых токов прерываются, изменяя тем самым вторичное электромагнитное поле. Как следствие, изменяется и результирующее электромагнитное поле, что приводит к изменению напряжения сигнала, формируемого на выходе ВТП.

Полученный сигнал усиливается, оцифровывается и обрабатывается дефектоскопом. Результаты отображаются на экране дефектоскопа в виде сигналов на комплексной плоскости, временных диаграмм и С-сканов. По сформированному на экране изображению оператор может судить о наличии дефектов в контролируемой области изделия.

Конструктивно дефектоскоп состоит из электронного блока и ВТП. Управление дефектоскопом производится с передней панели электронного блока, на которой находятся все основные элементы управления (ручка прокрутки, функциональные клавиши), световые индикаторы и экран.

Дефектоскопы выпускаются в следующих модификациях:

-    NORTEC 600 - базовая модель,

-    NORTEC 600C - имеет дополнительную возможность измерения электрической проводимости и толщины непроводящего покрытия,

-    NORTEC 600S - имеет дополнительную возможность поддержки сканеров для контроля отверстий,

-    NORTEC 600D - модификация, включающая все вышеописанные функции и дополнительно имеющая поддержку двухчастотного режима.

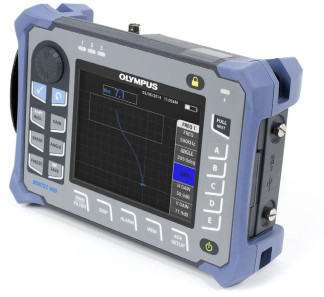

На рисунке 1 представлена фотография общего вида дефектоскопов.

Рисунок 1 - Общий вид дефектоскопов с указанием схемы пломбирования и места нанесения маркировки а) вид спереди, б) вид сзади в) вид сбоку

Программное обеспечение

Программное обеспечение (ПО) позволяет осуществлять сбор данных вихретокового контроля, сохранять и обрабатывать результаты контроля, управлять настройками дефектоскопа.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

NORTEC

600

NORTEC

600C

NORTEC

600S

NORTEC

600D

Идентификационное наименование ПО

N600

N600C

N600S

N600D

Номер версии (идентификационный номер) ПО

1.11 и выше

Цифровой идентификатор ПО

-

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

характеристики

Диапазон измерений глубины дефектов, мм

от 0,1 до 0,7

Пределы допускаемой абсолютной погрешности измерений глубины дефектов, мм

±0,1

Диапазон рабочих частот

от 10 Гц до 12 МГц

Отклонение установки частоты, %

±0,5

Таблица 3 - Технические характеристики

Наименование характеристики

Значение

характеристики

Порог чувствительности к определению дефектов типа «пропил» (ширина и глубина) при контроле накладным ВТП, мм, не менее

0,1

Напряжение питания, В:

-    от сети переменного тока с частотой от 50 до 60 Гц

-    от литий-ионного аккумулятора

от 100 до 120; от 200 до 240 11

Потребляемая мощность, Вт, не более

50

Масса электронного блока с аккумулятором, кг, не более

1,7

Габаритные размеры электронного блока (ШхВхГ), мм, не более

236х167х70

Условия эксплуатации:

-    температура окружающего воздуха, °С;

-    относительная влажность (без конденсации), не более, %;

-    атмосферное давление, кПа.

от -10 до +50 95

от 84 до 106,7

Средний срок службы, лет

7

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом печати. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование и условное обозначение

Количество

Дефектоскоп вихретоковый

NORTEC 600/NORTEC 600C/NORTEC 600S/NORTEC 600D*

1 шт.

Вихретоковый преобразователь**

1 шт.

Блок питания сетевой

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки

1 экз.

* - модификация в соответствии с заказом.

** - количество и тип преобразователей в соответствии с заказом.

Поверка

осуществляется по документу МП 046.Д4-17 «Дефектоскопы вихретоковые моделей NORTEC 600. Методика поверки», утвержденной ФГУП «ВНИИОФИ» 31 июля 2017 г.

Основные средства поверки:

1 Образец СОП-7.001.70 из комплекта образцов КСОП-70 (Госреестр № 47328-11).

2 Осциллограф цифровой TDS2012B (Госреестр № 32618-06).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация компании «Olympus Scientific Solutions Americas», США
