| Номер в госреестре | 70014-17 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | серий 2 |
| Изготовитель | Paul Rüster & Co. GmbH, Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 26.12.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления платиновые серий 2, 10K, Ex (далее - термопреобразователи или ТС) предназначены для измерений температуры жидких и газообразных сред, химически неагрессивных к материалу защитной арматуры.
Принцип действия ТС основан на изменении электрического сопротивления платинового чувствительного элемента (ЧЭ) в зависимости от температуры измеряемой среды.
Термопреобразователи серий 2 и Ex имеют следующие модели: 2xx, 2xxJ, 2xxBR, 21x, 26x, 20, 20M, 21wx, 21FEP, 21M, 211Bi (серия 2); 10K (серия 10K); Ex2xx, Ex21w, Ex211Bi (серия Ex), которые различаются между собой по конструктивному исполнению, а также по метрологическим и техническим характеристикам.
Термопреобразователи модели 2xx представляют собой ТС, состоящие из ЧЭ в защитном чехле из высококачественной стали и соединительной головки. ТС данной модели выпускаются в следующих модификациях: 200; 201; 211; 221; 221F, 221U, 221V, 200V, 212BR55, 212BR55U, 212BR55V, 200MU, 201MU, 211MU, 221MU, 221FMU, 221UMU, 221vMU, 200vMU, 212BR55MU, 201JMU, 211JMU, 221JMU, которые различаются между собой способом крепления к объекту измерений и типом присоединения соединительной головки к защитному чехлу.
Термопреобразователи модели 2xxJ состоят из ЧЭ в защитном чехле из высококачественной стали и соединительной головки. Термопреобразователи данной модели выпускаются в следующих модификациях: 201J, 211J, 221J, которые различаются между собой способом присоединения к объекту измерений и типом присоединения соединительной головки к защитной трубке. Модификация 201J имеет клеммное соединение, 211J - прикручиваемое, а 221J - прикручиваемое соединение с защитной гильзой.
Термопреобразователи моделей 211Bi и 2xxBR состоят из ЧЭ, помещенного в защитный стальной чехол в виде завальцованной с одного конца металлической трубки, штуцера и соединительной головки или без нее (модель 211Bi). ТС модели 2xxBR выпускаются в следующих модификациях: 212BR24, 212BR24U, 212BR24V, 212BR30, 212BR30U, 212BR30V, 212BR40, 212BR40U, 212BR40V, которые различаются между собой типом присоединения соединительной головки к защитному чехлу. ТС модификаций 212BR24, 212BR30, 212BR40 имеют клеммное соединение, 212BR24U, 212BR30U, 212BR40U - прикручиваемое, а 212BR24V, 212BR30V, 212BR40V - прикручиваемое с защитной гильзой.
Термопреобразователи модели 21x представляют собой ТС кабельного типа с ЧЭ, помещенным в защитный чехол, с присоединительным кабелем в защитной оболочке. ТС данной модели выпускаются в следующих модификациях: 21A, 21Agk, 21Aro, 21BJ, которые различаются между собой способом присоединения кабеля, материалом изоляции, видом кабеля, а также сечением и количеством проводов заземления.
Термопреобразователи модели 26x представляют собой ТС кабельного типа с ЧЭ в защитном чехле с присоединительным кабелем в защитной оболочке. ТС данной модели выпускаются в следующих модификациях: 26G, 26GU, 26GB, которые различаются между собой способом присоединения к объекту измерений, материалом изоляции, видом кабеля, а также сечением и количеством проводов заземления. Монтаж ТС осуществляется с помощью штуцера.
Термопреобразователи моделей 20 и 20M состоят из ЧЭ, помещенного в защитный металлический чехол в виде завальцованной с одной стороны трубки, и клеммной головки. Данные модели различаются между собой материалом защитного чехла.
Термопреобразователи модели 21wx состоят из ЧЭ, помещенного в металлический угловой чехол, и соединительных проводов в защитной оболочке. Термопреобразователи данной модели выпускаются в следующих модификациях: 21w.5; 21w.6; 21wm, которые различаются между собой способом присоединения к объекту измерений, материалом изоляции, видом кабеля, а также сечением и количеством проводов заземления.
Термопреобразователи моделей 21FEP, 21M состоят из ЧЭ, помещенного в корпус с соединительными удлинительными проводами в тефлоновой оболочке. Данные модели различаются между собой конструкцией корпуса ЧЭ и схемой соединения внутренних проводов с ЧЭ.
Термопреобразователи серии 10K представляют собой ТС кабельного типа и состоят из ЧЭ, находящегося внутри цилиндрического корпуса, и присоединенных проводов в тефлоновой оболочке.
ТС серии Ex представляют собой ЧЭ в металлическом угловом чехле с соединительными проводами в защитной оболочке (модель Ex21w) или ЧЭ в защитном металлическом чехле со штуцером и соединительной головкой (модель Ex2xx) или без нее (модель Ex211Bi).
Термопреобразователи серии Ex изготавливаются только во взрывозащищенных исполнениях WI (модель Ex21w), BI (модель Ex211Bi) и BR (модель Ex2xx).
ТС модели Ex2xx выпускаются в следующих модификациях: Ex202, Ex212, Ex222, Ex223, различающихся способом присоединения к объекту измерений и типом присоединения соединительной головки к защитной трубке, материалом изоляции, видом кабеля, а также сечением и количеством проводов заземления.
Термопреобразователи серий 2, 10K, Ex изготавливаются с двух-, трех- или четырехпроводной схемой соединения внутренних проводов с ЧЭ.

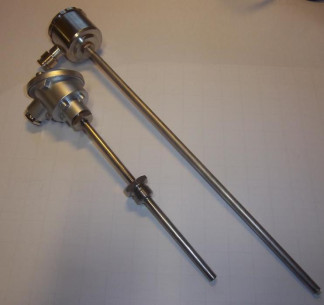

Фотографии общего вида термопреобразователей представлены на рисунках 1 - 14.
Пломбирование ТС не предусмотрено.
отсутствует.
Таблица 1 - Метрологические и технические характеристики термопреобразователей серии 2
| Наименование характеристики | Значение характеристики (в зависимости от модели ТС) | ||||||
| 2xx | 2xxJ 2xxBR | 21x 26x | 20 20M | 21wx 21FEP | 21M | 211Bi | |
| Диапазон измерений температуры, °С | от -55 до +450 | от -55 до +250 | от -55 до +450 | от -55 до +200 | от -55 до +450 | от -55 до +250 | |
| Класс допуска по ГОСТ 6651-2009 | AA (от 0 до +150 °С) A (от -30 до +300 °С) B (от -55 до +450 °с) | AA (от 0 до +150 °С); A; B | AA (от 0 до +150 °С) A (от -55 до +300 °С) B (от -55 до +450 °с) | AA (от 0 до +150 °С); A; B | AA (от 0 до +150 °С) A (от -55 до +300 °С) B (от -55 до +450 °с) | AA (от 0 до +150 °С); A; B | |
| Условное обозначение номинальной статической характеристики (НСХ) по ГОСТ 6651-2009 | 100П; Pt100; Pt1000; 1000П | ||||||
| Температурный коэффициент ТС, а по ГОСТ 6651-2009, °С-1 | 0,00391; 0,00385 | ||||||
| Допуск по ГОСТ 6651-2009, °С (t - значение измеряемой температуры), °С - класс AA - класс A - класс B | ±(0,10+0,0017- |t|) ±(0,15+0,002- |t|) ±(0,3+0,005-|t|) | ||||||
| Сопротивление электрической изоляции при температуре от +15 до +25 °С (при 100 В), МОм, не менее | 100 | ||||||
| Длина монтажной части, мм | от 70 до 2000 | от 50 до 2000 | от 10 до 2000 | от 50 до 2000 | от 100 до 1500 | от 10 до 5000 | от 50 до 500 |
| Диаметр монтажной части, мм | от 3 до 22 | от 1,5 до 15 | от 3 до 9 | от 2 до 9 | от 1 до 9 | от 4 до 15 | |
| Длина соединительного кабеля, мм | - | от 100 до 10000 | - | от 100 до 10000 | - | ||
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | от -55 до +125 до 95 | от -55 до +450 до 95 | от -55 до +180 до 95 | от -55 до +125 до 95 | от -55 до +180 до 95 | от -25 до +85 до 95 | |
| Наименование характеристики | Значение характеристики (в зависимости от серии и модификации ТС) | |||
| 10K | Ex | |||
| Ex2xx | Ex21w | Ex211Bi | ||
| Диапазон измерений температуры, °С | от -55 до +200 | от -55 до +250 | ||
| Класс допуска по ГОСТ 6651-2009 | AA; A; B | |||
| Условное обозначение номинальной статической характеристики (НСХ) по ГОСТ 6651-2009 | 100П; Pt100; Pt1000; 1000П | |||
| Температурный коэффициент ТС, а по ГОСТ 6651-2009, °С-1 | 0,00391; 0,00385 | |||
| Допуск по ГОСТ 6651-2009, °С (t - значение измеряемой температуры), °С - класс AA - класс A - класс B | ±(0,10+0,017 • |t|) ±(0,15+0,002 • |t|) ±(0,3+0,005 • |t|) | |||
| Сопротивление электрической изоляции при температуре от +15 до +25 °С (при 100 В), МОм, не менее | 100 | |||
| Длина монтажной части, мм | от 5 до 50 | от 50 до 2000 | от 50 до 2000 | |
| Диаметр монтажной части, мм | от 3 до 12 | от 3,2 до 22 | ||
| Длина соединительного кабеля, мм | от 100 до 10000 | |||
| Маркировка взрывозащиты | отсутствует | 1Ex ia IIC «Т6...Т2» Gb X | ||
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | от -55 до +125 до 95 | от -25 до +85 до 95 | ||
наносится на титульный лист паспорта (в правом верхнем углу) типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Количество | Примечание |
| Т ермопреобразователь | 1 шт. | серия, модель и модификация в соответствии с заказом |
| Паспорт (на русском языке) | 1 экз. | - |
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Измерители температуры многоканальные прецизионные МИТ8 (Регистрационный № 19736-11);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07); Калибраторы температуры JOFRA серий ATC-R, RTC-R (Регистрационный № 46576-11). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
МЭК 60751:2009 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки
| Зарегистрировано поверок | 822 |
| Поверителей | 4 |
| Актуальность данных | 22.11.2024 |
