| Номер в госреестре | 70018-17 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-100, РГС-200 |
| Изготовитель | ОАО "Первомайскхиммаш", пгт.Первомайский |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС-100, РГС-200 (далее -резервуары) предназначены для измерений объема газового конденсата и сжиженных углеводородных газов, а также для их приема, хранения и отпуска.
Тип резервуаров - горизонтальные стальные цилиндрические.
Резервуары представляют собой стальные конструкции, состоящие из цилиндрического сосуда и двух сферических днищ и предназначены для надземной установки.
С торцевой стороны резервуаров расположены штуцера для приема газового конденсата и сжиженных углеводородов. По нижней образующей резервуаров установлены штуцера для опорожнения резервуаров.
По верхней образующей резервуаров располагается люк-лаз и штуцера для установки:
- предохранительных клапанов;
- уравнемера;
- манометров;
- датчика давления;
- указателя уровня;
- биметаллического термометра;
- для вентиля отбора проб;
- уравнительного штуцера для удаления остатков газа.
Резервуары оснащены площадками с ограждениями и лестницами для технического обслуживания.
Резервуары РГС-100 и РГС-200 расположены в Томской области, Каргасогский район, газовое месторождение Усть-Сильгинское.

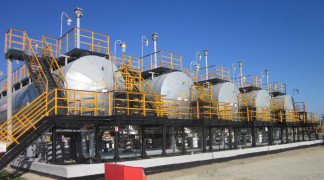

Общий вид резервуаров представлен на рисунке 1 и 2.
Пломбирование резервуаров не предусмотрено.
Рисунок 2 - Общий вид резервуаров горизонтальных стальных цилиндрических РГС-200
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| РГС-100 | РГС-200 | |
| Номинальная вместимость, м3 | 100 | 200 |
| Пределы допускаемой относительной погрешности измерений вместимости резервуара, % | ±0,2 | ±0,2 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| РГС-100 | РГС-200 | |
| Средний срок службы, лет, не менее | 20 | |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от -50 до +50 | |
| - атмосферное давление, кПа | от 80,0 до 106,7 | |
наносится на титульный лист паспорта резервуара типографическим способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество. |
| Резервуар горизонтальный стальной цилиндрический | РГС-100 | 3 шт. |
| Паспорт резервуара горизонтального стального цилиндрического РГС-100 № Б1 (заводской № 58350) | - | 1 экз. |
| Паспорт резервуара горизонтального стального цилиндрического РГС-100 № Б2 (заводской № 58351) | - | 1 экз |
| Паспорт резервуара горизонтального стального цилиндрического РГС-100 № Б3 (заводской № 58352) | - | 1 экз. |
| Градуировочная таблица | 3 экз. | |
| Резервуар горизонтальный стальной цилиндрический | РГС-200 | 5 шт. |
| Паспорт резервуара горизонтального стального цилиндрического РГС-200 № Е205.1 (заводской № 58353) | - | 1 экз. |
| Паспорт резервуара горизонтального стального цилиндрического РГС-200 № Е205.2 (заводской № 58355) | - | 1 экз. |
| Паспорт резервуара горизонтального стального цилиндрического РГС-200 № Е205.3 (заводской № 58357) | - | 1 экз. |
| Паспорт резервуара горизонтального стального цилиндрического РГС-200 № Е205.4 (заводской № 58356) | - | 1 экз. |
| Паспорт резервуара горизонтального стального цилиндрического РГС-200 № Е205.5 (заводской № 58354) | - | 1 экз. |
| Г радуировочная таблица | 5 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая с грузом РНГ, Р20Н2К (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 43611-10), метрологические характеристики: диапазон измерений от 0 до 20 м, класс точности 2;
- рулетка измерительная металлическая Р10У3К (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 35279-07), метрологические характеристики: диапазон измерений от 0 до 20 м, класс точности 3
- толщиномер ультразвуковой УТ-301 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 29134-05), метрологические характеристики: диапазон измерений от 0,5 до 300,0 мм, пределы допускаемой абсолютной погрешности при измерении толщины ± 0,1 мм;
- штангенциркуль ШЦ-Ш-400-0.02 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 11333-88), метрологические характеристики: диапазон измерений от 0 до 400 мм, пределы допускаемой абсолютной погрешности ± 0,02 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
ГОСТ Р 8.785-2012 ГСИ. Масса газового конденсата, сжиженного углеводородного газа и широкой фракции легких углеводородов. Общие требования к методикам (методам) измерений
ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
