Мера электрической емкости и тангенса угла потерь CA6221D-30-10, 70020-17

Мера электрической емкости и тангенса угла потерь CA6221D-30-10 (далее - мера) предназначена для воспроизведения ряда значений тангенса угла потерь при различных значениях электрической емкости.
Карточка СИ
Номер в госреестре 70020-17
Наименование СИ Мера электрической емкости и тангенса угла потерь
Обозначение типа СИ CA6221D-30-10
Изготовитель ООО "ОЛТЕСТ", г.Москва
Год регистрации 2017
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Мера электрической емкости и тангенса угла потерь CA6221D-30-10 (далее - мера) предназначена для воспроизведения ряда значений тангенса угла потерь при различных значениях электрической емкости.

Описание

Принцип действия меры заключается в воспроизведении значений тангенса угла потерь с помощью RC-цепей, образованных встроенными высокостабильными конденсаторами и резисторами.

Мера содержит высоковольтный емкостный элемент, блок резисторов, дополнительный конденсатор и коммутатор. Емкостный элемент выполнен в виде пластины из плавленого кварца с нанесенными с двух сторон электродами. Пластина имеет общий высоковольтный и четыре отдельных низковольтных электрода. образующими четыре конденсатора. Конденсаторы могут суммироваться с помощью коммутатора в различных сочетаниях, обеспечивая получение 15 значений емкости в диапазоне от 2 до 30 пФ. Блок резисторов содержит четыре резистора, каждый из которых подключается последовательно к одному из конденсаторов или их сумме. Дополнительный конденсатор включен между корпусом и средней точкой RC-цепи. Он участвует в получении значений тангенса угла потерь, практически не влияя на выходную емкость меры. Конденсатор выполнен из высокостабильной керамики, что обеспечивает высокую стабильность воспроизведения тангенса угла потерь. Все элементы помещены в металлический корпус. На верхней стенке корпуса находится общий высоковольтный вывод, на передней боковой стенке - 5 низковольтных выводов в виде гнезд разъема BNC и коммутатор в виде тумблеров.

Мера снабжена датчиком температуры (платиновый термометр сопротивления PT100), который расположен на поверхности корпуса высоковольтного емкостного элемента . Выводы датчика температуры присоединены к контактам разъема, расположенного на задней стенке меры.

Мера применяется в качестве рабочего эталона единицы тангенса угла потерь 1-го разряда при частоте 50 Гц в соответствии с ГОСТ 8.019-85 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений тангенса угла потерь.

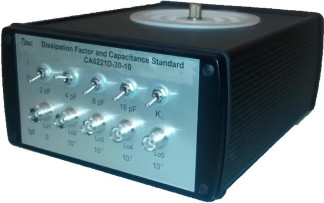

Общий вид меры CA6221D-30-10 представлен на рисунке 1.

Обозначение места нанесения знака поверки представлено на рисунке 2.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальные значения электрической емкости, пФ

2, 4, 6, 8, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30

Номинальные значения тангенса угла потерь при частоте 50 Гц

1-10-4, 1-10-3, 1 • 10-2, 110-1

Наименование характеристики

Значение

Пределы допускаемого абсолютного отклонения тангенса угла потерь

от номинального значения:

110-4

±110-4

110-3

±2 10-4

110-2

110-1

±110-3 ±5 10-3

Пределы допускаемой погрешности воспроизведения параметров меры (ПГ):

по емкости, % (относительная)

±0,05

по тангенсу угла потерь (абсолютная)

±(3 10-5 + 0,002-D), где D -значение тангенса угла потерь, воспроизводимое мерой

Абсолютная нестабильность по тангенсу угла потерь за год, не более

(для рабочих эталонов 1-го разряда)

при номинальном значении тангенса угла потерь: 1 • 10-4; 1 • 10-3; 110-2 110-1

±2-10-5 ±5 • 10-4

Пределы допускаемого изменения параметров меры в зависимости от

приложенного напряжения в диапазоне от 1 до 10 кВ: по емкости, %

±0,05

по тангенсу угла потерь при номинальном значении 110-4

±3-10-5

110-3

±3-10-5

110-2

±5 10-5

110-1

±2,3 • 10-4

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Измерительное напряжение переменного тока (действующее значение) между высоковольтным зажимом и корпусом, кВ, не более

10

Испытательное напряжение между высоковольтным зажимом и корпусом в течение 1 мин, кВ

12

Значение емкости на корпус:

-    входная, между высоковольтным зажимом и корпусом;

-    выходная, между любым низковольтным разъемом и корпусом (переключатель КС в положении ВКЛ);

-    выходная, между любым низковольтным разъемом и корпусом (переключатель КС в положении ВЫКЛ)

От 50 до 52 От 49 до 51

От 2000 до 2040

Условия применения:

-температура окружающего воздуха, С -относительная влажность, %, не более, -атмосферное давление, кПа

От +15 до +30 80

От 97 до 105

Средний срок службы, лет Средняя наработка на отказ, ч

10

12000

Г абаритные размеры (ДхШхВ), мм, не более

175х250х85

Масса, кг, не более

2,7

Знак утверждения типа

наносится на титульных листах эксплуатационной документации типографским способом и на боковой стенке корпуса фотоспособом.

Таблица 3 - Комплектность меры CA6221D-30-10

Наименование

Обозначение

Количество

Мера электрической емкости и тангенса угла потерь CA6221D-30-10

АМАК.411634.037

1 шт.

Сумка укладочная

АМАК.323282.041

1 шт.

Руководство по эксплуатации

АМАК.411634.037 РЭ

1 шт.

Паспорт

АМАК.411634.037 ПС

1 шт.

Поверка

осуществляется по ГОСТ 8.255-2003 ГСИ. Меры электрической емкости. Методика поверки. Основные средства поверки:

Вторичный эталон единицы угла потерь (тангенса угла потерь) - эталон сравнения в диапазоне 1 • 10-4 - 0,1 при напряжении до 10 кВ (регистрационный номер 2.1.ZZB.0053.2014);

Мост автоматический высоковольтный СА7100, 1 пФ -1 мкФ, ПГ по емкости ±0,002 %, ПГ по тангенсу угла потерь ±(1-10-5 - 1 -10-4), регистрационный номер 60013-15.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде наклейки наносится на заднюю стенку корпуса (место нанесения указано на рисунке 2) или на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 8.019-85 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений тангенса угла потерь

Техническая документация изготовителя ООО «ОЛТЕСТ», г. Москва
