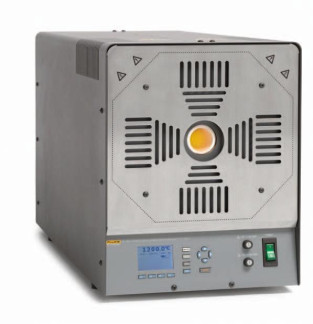

Печи горизонтальные высокотемпературные Fluke мод. 9118A, 9118A-ITB, 70023-17

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Firmware

Номер версии (идентификационный номер) ПО

не ниже B.4.1

Цифровой идентификатор программного обеспечения

по номеру версии

Наименование характеристики

Значение

Fluke 9118A

Fluke 9118-ITB с изотермическим блоком (9118A-3118-1)

Диапазон воспроизводимых температур, °C

от +300 до +1200

Пределы допускаемой абсолютной погрешности воспроизведения заданной температуры, °C

±5

Дискретность задания (показаний) температуры, °C

1

Радиальная неоднородность в рабочем пространстве печи, °С

- при температуре +300 °C

±0,5(*)

±0,1(**)

- при температуре +700 °C

±0,2(**)

- при температуре +1200 °C

±0,25(**)

Осевая неоднородность в рабочем пространстве печи, °C

±0,25(***)

±0,2(****)

Нестабильность поддержания

(*****)

заданной температуры (±S) , °C

±0,2

±0,1

Время достижения режима стабилизации, ч, не более

2 (в полном диапазоне воспроизводимых температур)

3 (при температурах +700 °С и ниже)

2 (при температурах свыше +700 °C)

Время нагрева (от +23 до +1200 °C), мин, не более

40

45

Время охлаждения (от +1200 до +300 °C), мин, не более

180

200

Наименование характеристики

Значение

Fluke 9118A

Fluke 9118-ITB с изотермическим блоком (9118A-3118-1)

Габаритные размеры печи, мм:

-    высота

-    ширина

-    длина

400;

337;

700

Масса, кг, не более

29

30

Габаритные размеры изотермического блока 9118-ITB, мм:

-    внешний диаметр

-    длина

-    диаметр отверстий

-    глубина отверстий

-

37;

380;

6,7;

365

Длина внутреннего рабочего пространства печи, мм

700 (рекомендованная глубина погружения - 350)

-

Параметры электропитания

от 207 до 253 В переменного тока (при частоте 50/60 Гц)

Максимально потребляемая мощность, Вт

4000

Рабочие условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность воздуха, %

от +5 до +40

не более 80 при температуре менее +31 °С, не более 50 при температуре +40 °С

Средний срок службы, лет, не менее

10 лет

Примечания к таблице 2:

(*)

- нормируется на радиусном расстоянии 14 мм от геометрического центра внутреннего рабочего объема печи;

( ) - максимальное значение между отверстиями изотермического блока;

- нормируется на расстоянии ±30 мм от геометрического центра внутреннего рабочего объема печи;

v ; - нормируется на расстоянии 60 мм от дна изотермического блока;

v ; - нестабильность поддержания заданной температуры печи нормировано за период времени 30 мин. и определяется по следующей формуле:

п _ 2 £ С*-*)-

Н" п-1

Значения радиальной и осевой неоднородностей, а также нестабильности поддержания заданной температуры нормированы для температуры окружающей среды в диапазоне от +13 до +33 °С.

Наименование

Количество

Примечание

Печь горизонтальная высокотемпературная

1 шт.

модель - в соответствии с заказом

Изотермический блок 9118A-3118-1 (с 4-мя отверстиями 0 6,7 мм)

1 шт.

только для печи 9118А-ПВ

Термопары (с НСХ типа «S»), «главная» и «зональная»

2 шт.

-

Защитные керамические трубки (чехлы) для термопар

2 шт.

-

Опорный кронштейн для термопары

1 шт.

-

L-образный ключ, шестигранный, 3 мм

1 шт.

-

Винт с полукруглой головкой, М5*2

по 2 шт.

-

Руководство по эксплуатации

1 экз.

на русском языке

Компакт-диск или иной цифровой носитель с Руководством по эксплуатации

1 шт.

-

Методика поверки МП 207.1-042-2017

1 экз.

-

Заводской сертификат калибровки

1 экз.

-

Провод заземления

1 шт.

-

Кабель последовательной связи

1 шт.

-

USB-кабель

1 шт.

-

Изолятор Super Wool

1 шт.

-

Задняя заглушка

1 шт.

только для печи 9118А-ПВ

Запасная задняя заглушка

1 шт.
