| Номер в госреестре | 70024-17 |
| Наименование СИ | Газоанализаторы портативные |
| Обозначение типа СИ | КОМПАКТ |
| Изготовитель | ООО "СЕНКО", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 26.12.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы портативные «КОМПАКТ» (далее - газоанализаторы) предназначены для измерений объемной доли кислорода, массовой концентрации токсичных и горючих газов, а также довзрывоопасных концентраций горючих газов в воздухе.
Газоанализаторы портативные «КОМПАКТ» представляют собой автоматические портативные одноканальные (модель «КОМПАКТ 1», «КОМПАКТ 2», «КОМПАКТ 3») и четырехканальные («КОМПАКТ 4»,) приборы непрерывного действия.
Принцип действия газоанализаторов:
- электрохимический - по каналам измерений массовой концентрации токсичных газов и объемной доли кислорода;
- термокаталитический или инфракрасный - по каналам измерений горючих газов.
Способ отбора пробы - диффузионный кроме модели «КОМПАКТ 3», которая
оснащена встроенным насосом.
Конструктивно все модели выполнены одноблочными в пластмассовом ударопрочном корпусе. Газоанализаторы имеют жидкокристаллический цифровой (монохромный или цветной) дисплей с подсветкой, обеспечивающий отображение:
- результатов измерений содержания определяемых компонентов;
- единицу измерений;
- уровня заряда аккумуляторов (батарейки);
- информацию о срабатывании сигнализации;
- меню пользователя.
Электрическое питание газоанализаторов осуществляется от встроенного литиевого аккумулятора или литиевой батарейки (модель «КОМПАКТ 1» и «КОМПАКТ 2») напряжением 3 В.
Газоанализаторы обеспечивают срабатывание сигнализации по двум порогам для каждого измерительного канала:
- звуковым сигналом;
- светодиодным индикатором;
- вибрационным сигналом тревоги.
Газоанализаторы (модель «КОМПАКТ 1» и «КОМПАКТ 4») сохраняют в памяти результаты измерений и обеспечивают вывод данных на персональный компьютер при помощи USB-порта.
Заводские установки порогов срабатывания сигнализации могут быть перенастроены пользователем в процессе эксплуатации в режиме установок прибора.
Газоанализаторы выполнены во взрывозащищенном исполнении с видом взрывозащиты взрывонепроницаемая оболочка «d» по ГОСТ IEC 60079-1-2011, с видом взрывозащиты «искробезопасная электрическая цепь «i» по ГОСТ 31610.11-2014 и выполнением их конструкции в соответствии с требованиями ГОСТ 31610.0-2014, маркировка взрывозащиты 0Ex ia IIC T4 Ga Х - для газоанализаторов моделей «КОМПАКТ 1», «КОМПАКТ 2», «КОМПАКТ 4», для газоанализаторов «КОМПАКТ 3» - 1Ex d ia IIC T4 Gb Х. Степень защиты от внешних воздействий по ГОСТ 14254-15 не ниже:
IP65 - для газоанализатора «КОМПАКТ 3»;
IP67 - для газоанализаторов «КОМПАКТ 1», «КОМПАКТ 2», «КОМПАКТ 4».
Пломбирование газоанализаторов изготовителем не предусмотрено

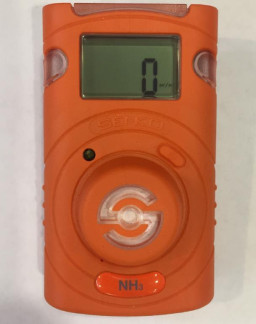

Рисунок 1 - Газоанализаторы «КОМПАКТ 1» Рисунок 2 - Газоанализаторы «КОМПАКТ 2»
Г азоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны. Программное обеспечение (ПО) идентифицируется при включении газоанализаторов путем вывода на экран дисплея номера версии.
Идентификационные данные программного обеспечения приведены в таблице 1
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |||
| КОМПАКТ 1 | КОМПАКТ 2 | КОМПАКТ 3 | КОМПАКТ 4 | |
| Идентификационное наименование ПО | SGT F/W | SP2nd F/W | SP-secure LEL F/W | MGT F/W |
| Номер версии (идентификационный номер) ПО | 1.1.4 | 2.5 | 2.4 | 0.2.0 |
| Цифровой идентификатор ПО | Недоступен, вследствие защиты встроенного ПО от чтения и записи | Недоступен, вследствие защиты встроенного ПО от чтения и записи | Недоступен, вследствие защиты встроенного ПО от чтения и записи | Недоступен, вследствие защиты встроенного ПО от чтения и записи |
| Алгоритм получения цифрового идентификатора | - | - | - | - |
| Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий. | ||||
Влияние встроенного ПО газоанализаторов учтено при нормировании метрологических характеристик.
Метрологически значимая часть ПО, измеренные данные достаточно защищены от непреднамеренных и преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014
Определяемые компоненты, диапазоны измерений, пределы допускаемой основной погрешности и пределы времени установления показаний газоанализаторов приведены в таблице 2.
Таблица 2
| Модель газоанализатора | Определяемый компонент/ единицы измерений | Диапазон измерений | Предел допускаемой основной погрешности * | Предел времени установления показаний Т0,9д, с |
| «КОМПАКТ 1» | объемная доля кислорода (О2), % | от 0 до 15 включ. | ± 5% (привед.) | 15 |
| св. 15 до 30 | ± 5% (отн.) | |||
| массовая концентрация оксида углерода (СО), мг/м3 | от 0 до 50 включ. | ± 5% (привед.) | 15 | |
| св. 50 до 2000 | ± 10% (отн.) | 30 |
| Модель газоанализатора | Определяемый компонент/ единицы измерений | Диапазон измерений | Предел допускаемой основной погрешности * | Предел времени установления показаний Т0,9д, с |
| массовая концентрация сероводорода (H2S), мг/м3 | от 0 до 10 включ. | ± 5% (привед.) | 15 | |
| св.10 до 100 | ± 10% (отн.) | 30 | ||
| массовая концентрация диоксида серы (SO2), мг/м3 | от 0 до 5 включ. | ± 5% (привед) | 15 | |
| св.5 до 20 | ± 10% (отн.) | 30 | ||
| массовая концентрация аммиака (NH3), мг/м | от 0 до 10 включ. | ± 5% (привед.) | 15 | |
| св.10 до 100 | ± 10% (отн.) | 30 | ||
| «КОМПАКТ 2» | объемная доля кислорода (О2), % | от 0 до 15 включ. | ± 5% (привед.) | 15 |
| св. 15 до 30 | ± 5% (отн.) | |||
| массовая концентрация оксида углерода (СО), мг/м3 | от 0 до 50 включ. | ± 5% (привед.) | 15 | |
| св. 50 до 2000 | ± 10% (отн.) | 30 | ||
| массовая концентрация сероводорода (H2S), мг/м3 | от 0 до 10 включ. | ± 5% (привед.) | 15 | |
| св.10 до 100 | ± 10% (отн.) | 30 | ||
| массовая концентрация диоксида серы (SO2), мг/м3 | от 0 до 5 включ. | ± 5% (привед.) | 15 | |
| св.5до 20 | ± 10% (отн.) | 30 | ||
| массовая концентрация аммиака (NH3), мг/м | от 0 до 10 включ | ± 5% (привед.) | 15 | |
| св.10 до 100 | ± 10% (отн.) | 30 | ||
| «КОМПАКТ 3» | Метан (СН4), % НКПР | От 0 до 50 | ± 5% НКПР | 30 |
| Пропан (С3Н8), % НКПР | От 0 до 50 | |||
| «КОМПАКТ 4» | объемная доля кислорода (О2), % | от 0 до 15 включ. | ± 5% (привед.) | 15 |
| св. 15 до 30 | ± 5% (отн.) | |||
| массовая концентрация оксида углерода (СО), мг/м3 | от 0 до 50 включ. | ± 5% (привед.) | 15 | |
| св. 50 до 2000 | ± 10% (отн.) | 30 | ||
| массовая концентрация сероводорода (H2S), мг/м | от 0 до 10 включ. | ± 5% (привед.) | 15 | |
| св.10 до 100 | ± 10% (отн.) | 30 | ||
| Метан (СН4) | От 0 до 50 % НКПР | ± 5% НКПР (отн.) | 30 |
Модель газоанализатора
| Определяемый | Предел | |
| компонент/ | Диапазон | допускаемой |
| единицы | измерений | основной |
| измерений | погрешности * |
Предел времени установления показаний Т0,9д, с
Примечания:
* - приведенная погрешность отнесена к верхней границе диапазона. Основная погрешность нормирована при условиях:
Температура окружающей среды: от +15 до +25 оС Диапазон атмосферного давления: от 80 до 110 кПа
Относительная влажность окружающей среды: от 30 до 80 %_
Таблица 3 - Пределы допускаемой дополнительной погрешности газоанализаторов
| Наименование параметра | Значение |
| Предел допускаемой вариации выходного сигнала газоанализатора, в долях от предела допускаемой основной погрешности | 0,5 |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды на каждые 10 oC в диапазоне рабочих условий эксплуатации, в долях от предела допускаемой основной погрешности | 0,5 |
| Время прогрева газоанализатора, с, не более | 30 |
Таблица 4 - Г абаритные размеры и масса газоанализатора
| Обозначение модификации газоанализатора | Г абаритные размеры, мм, не более | Масса, кг, не более | ||
| Ширина | Высота | Г лубина | ||
| «КОМПАКТ 1» | 85 | 49 | 40 | 0,12 |
| «КОМПАКТ 2» | 91 | 54 | 32 | 0,12 |
| «КОМПАКТ 3» | 130 | 55 | 33 | 0,26 |
| «КОМПАКТ 4» | 118 | 60 | 40 | 0,28 |
Таблица 5 - Рабочие условия эксплуатации газоанализаторов
| Обозначение модификации газоанализатора | Диапазон температуры окружающей и анализируемой сред, C | Диапазон относительной влажности окружающей среды при температуре +35 oC, % | Диапазон атмосферного давления, кПа |
| «КОМПАКТ 1» | от -40 до +55 | От 5 до 95 (без конденсации) | От 80 до 110 |
| «КОМПАКТ 2» | от -40 до +55 | От 5 до 95 (без конденсации) | От 80 до 110 |
| «КОМПАКТ 3» | от -40 до +55 | От 5 до 95 (без конденсации) | От 80 до 110 |
| «КОМПАКТ 4» | от -40 до +55 | От 5 до 95 (без конденсации) | От 80 до 110 |
Таблица 6 - Минимальное время работы и используемые источники питания газоанализаторов
| Характеристики | «КОМПАКТ 1» | «КОМПАКТ 2» | «КОМПАКТ 3» | «КОМПАКТ 4» |
| Тип источника питания | литиевая батарея DC3V CR 2 | литиевая батарея DC3V CR 2 | 4,5 В пост. тока, Заряжаемые аккумуляторы типа АА (3 шт.) | 3,6 В пост. тока, литиевый аккумулятор, |
| Минимальное время беспрерывной работы, ч. | 6000 | 6000 | 8 | 160 * |
| Примечания: * - время работы с ЭХД и ИД при температуре окружающей среды от +15 до +25 оС | ||||
наносится на шильд газоанализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским методом.
Комплект поставки газоанализаторов приведен в таблице 7.
Таблица 7
| Наименование | Количество |
| Газоанализатор портативный «КОМПАКТ» (сенсор по заказу) | 1 шт. |
| Калибровочный адаптер | 1 шт. |
| Паспорт | 1 экз. |
| Руководство по эксплуатации АКПС 8215051.000 РЭ | 1 экз. |
| Методика поверки МП-015/09-2017 | 1 экз. |
| Упаковка | 1 шт. |
осуществляется по документу МП-015/09-2017 «Газоанализаторы портативные «КОМПАКТ». Методика поверки», разработанному и утвержденному ООО «ПРОММАШ ТЕСТ» «30» сентября 2017 г.
Основные средства поверки:
- азот газообразный особой чистоты сорт 2 по ГОСТ 9293-74 в баллоне под давлением;
- стандартные образцы состава газовые смеси выпускаемые по ТУ 2114-001-00226247-2010 в баллонах под давлением ГСО №№ 10463-2014, 10465-2014, 10538-2014;
- рабочий эталон 1-го разряда генератор газовых смесей ГГС-03-03 (регистрационный номер 65151-15) в комплекте со стандартными образцами газовых смесей в баллонах под давлением.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационной документации
ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.578-2014 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ТУ 26.51.53 - 051 - 06095510 - 2017 Газоанализаторы портативные «КОМПАКТ». Технические условия
