Газоанализаторы хроматографические Хромопласт, 70025-17

Назначение

Газоанализаторы хроматографические Хромопласт предназначены для непрерывных измерений объемной доли водорода (H2), метана (CH4), этана (C2H6), пропана (C3H8), бутана (C4H10), изобутана (i-C4H10), пентана (С5Н12) и изопентана ( i-C5H12) в газо-воздушной смеси, выделяемой из бурового раствора при проведении газового каротажа в процессе бурения скважин на нефть и газ в составе станции геолого-технологических исследований (ГТИ).

Описание

Принцип действия газоанализатора основан на методе газожидкостной хроматографии. Выделенная из бурового раствора газо-воздушная смесь подается на вход хроматографа и поступает в хроматографические колонки, заполненные специальным сорбентом, обработанным жидкой фазой. Вследствие различной скорости поглощения сорбентом газообразных углеводородных компонентов, происходит их разделение по времени. Разделенные компоненты подаются последовательно на термокаталитический детектор, который выдает электрический сигнал, пропорциональный их содержанию. В соответствии с физико-химическими свойствами углеводородных газов и скоростью поглощения их сорбентом, очередность прохождения компонентов через колонку распределена в порядке возрастания молекулярной массы: от метана до пентана.

Сигнал с детектора передается в компьютер, где происходит его обработка, визуализация и хранение.

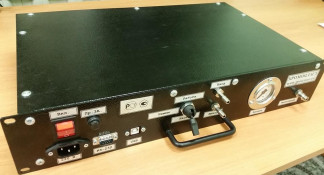

Газоанализаторы выпускаются в двух модификациях Хромопласт - В1 и Хромопласт - В2, которые отличаются друг от друга применяемыми электромагнитными клапанами, имеющими различие в установочных размерах корпусов.

Управление газоанализатором производится с помощью внешнего персонального компьютера, на котором результаты измерений могут быть представлены в цифровом виде (текущие измерения) и/или в виде графиков, отражающих результаты измерений за заданный промежуток времени.
