Государственный реестр средств измерений

Спектрофотометры Cary 60 UV-Vis, 70026-17

70026-17
Спектрофотометры Cary 60 UV-Vis предназначены для измерений спектральных коэффициентов направленного пропускания в различных объектах.
Карточка СИ
Номер в госреестре 70026-17
Наименование СИ Спектрофотометры
Обозначение типа СИ Cary 60 UV-Vis
Изготовитель "Agilent Technologies Bayan Lepas Free", Малайзия
Год регистрации 2017
Срок свидетельства 26.12.2022
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Спектрофотометры Cary 60 UV-Vis предназначены для измерений спектральных коэффициентов направленного пропускания в различных объектах.

Описание

Принцип действия спектрофотометров основан на измерении отношения интенсивностей излучения, прошедшего через исследуемый объект и опорного (референсного) луча.

Оптическая схема приборов - двухлучевая с опорным лучом, который идет на свой отдельный детектор, но не проходит через кюветное отделение. Для разложения излучения в спектр используется монохроматор Черни-Тернера с дифракционной решеткой; в качестве источника применяется импульсная ксеноновая лампа с гарантированным сроком жизни не менее 3-х лет. В качестве приемника используются два кремниевых фотодиода (один для измерений обьектов анализа, второй - для измерения референсного луча). Спектрофотометры управляются от внешнего управляющего компьютера, подключаемого через USB-разъем. Спектрофотометры имеют кюветное отделение, рассчитанное на установку кювет с длиной оптического пути до 100 мм, а также широкого ряда дополнительных приставок и приспособлений: устройств перемещения пробы, различных приспособлений для термостатирования проб, приставок для измерения отражения, волоконно-оптического зонда, держателей для различных кювет, приставок быстрого смешивания для изучения кинетики.

Спектрофотометры представляют собой стационарные настольные лабораторные приборы, состоящие из оптико-механического и электронного узлов, установленных в общем корпусе.

Пломбирование спектрофотометров Cary 60 UV-Vis не предусмотрено.

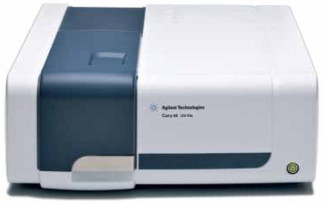

Внешний вид спектрофотометров приведен на рисунке 1.

Место нанесения знака поверки

Программное обеспечение

Спектрофотометры работают под управлением программы Cary WinUV, установленной на внешнем управляющем компьютере.

Программное обеспечение выполняет следующие функции:

-    управление прибором;

-    установка режимов работы прибора;

-    определение спектрального коэффициента направленного пропускания;

-    получение спектров поглощения и пропускания исследуемых проб;

-    обработка и хранение результатов измерений;

-    построение калибровочных зависимостей;

-    проведение диагностических тестов прибора;

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Влияние ПО на метрологические характеристики учтено при их нормировании.

Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Cary WinUV 5.0

Номер версии (идентификационный номер) ПО

не ниже 5.0

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Спектральный диапазон, нм

от 190 до 1100

Диапазон измерений спектральных коэффициентов направленного пропускания, %

от 0 до 100

Пределы допускаемой абсолютной погрешности спектрофотометра при измерении коэффициентов направленного пропускания, %:

±1,0

Пределы допускаемой абсолютной погрешности установки длин волн, нм

±1,0

Спектральная ширина щели, нм

1,5

Уровень рассеянного света (при Х=370 нм), %, не более

0,05

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Г абаритные размеры (ДхШхВ), мм, не более

567x477x196

Масса, кг, не более

18

Потребляемая мощность, ВА, не более

18

Напряжение питания переменного тока, В

220+22-зз

Наименование характеристики

Значение

Частота, Гц

50±1

Средний срок службы, лет

8

Средняя наработка на отказ, ч

10000

У словия эксплуатации

-    диапазон температуры окружающего воздуха, °С

-    диапазон атмосферного давления, кПа

-    относительная влажность при +25°С, %, не более

от +15 до +35 от 84 до 107 80

Знак утверждения типа

наносится на спектрофотометры в виде клеевой этикетки и на титульных листах руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Спектрофотометр

Cary 60 UV-Vis

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП-242-2167-2017

1 экз.

Поверка

осуществляется по документу МП-242-2167-2017 «Спектрофотометры Cary 60 UV-Vis. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 28.09.2017 года. Основные средства поверки:

- комплект светофильтров КС-105, абсолютная погрешность ±0,25 % для светофильтров из стекла НС-8 и ±0,5 % для светофильтров из стекла КУВИ, абсолютная погрешность ±0,5 нм для светофильтров из стекла ПС-7.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) на спектрофотометры, как указано на рисунке 1.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.557-2007 ГСИ. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм Техническая документация изготовителя

70026-17
Номер в ГРСИ РФ:
70026-17
Производитель / заявитель:
"Agilent Technologies Bayan Lepas Free", Малайзия
Год регистрации:
2017
Cрок действия реестра:
26.12.2022
