| Номер в госреестре | 70031-17 |
| Наименование СИ | Модули лазерного измерителя скорости с фотофиксацией |
| Обозначение типа СИ | МЛИСФ-1 |
| Изготовитель | АО "НИИ "Полюс" им.М.Ф.Стельмаха", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 26.12.2022 |
| МПИ (интервал между поверками) | Отсутствует. Подлежат только первичной поверке |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули лазерного измерителя скорости с фотофиксацией МЛИСФ-1 (далее по тексту -модули) предназначены для измерений скорости движения и расстояния до транспортных средств (ТС) в составе аппаратно-программных комплексов.
Принцип действия модулей основан на измерении расстояния до ТС путем измерения временного интервала между излученным и отражённым лазерными импульсами. Скорость ТС вычисляется как производная дальности по времени.
Конструктивно модули состоят из лазерного измерителя скорости и видеокамеры, объединенных в одном моноблоке. Видеокамера типа NBN-932V-IP фирмы Bosch, Германия, предназначена для формирования изображения ТС, скорость которого измеряется.
Лазерный измеритель скорости имеет два оптических канала: передающий и приемный. Лазерный излучатель вырабатывает зондирующий лазерный импульс и через формирующую оптику посылает его в направлении контролируемого ТС. Одновременно с этим формируется электрический импульс начала измерения. Попадая на ТС, импульс лазерного излучения отражается и с помощью приемной оптики фокусируется на фотодиоде, преобразуясь в электрический импульс окончания измерения.

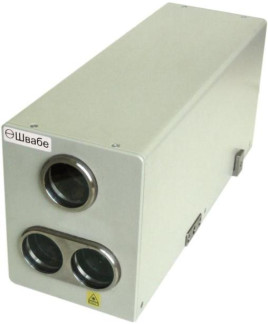

Внешний вид модулей представлен на рисунке 1.
Логотип «ОШвабе» на моноблоке означает принадлежность к холдингу АО «Швабе».
Для передачи результатов измерений с целью индикации и дальнейшей обработки служит панель внешних интерфейсов, поддерживающая различные протоколы обмена данными (USB и Ethernet).
Модули используются в составе аппаратно-программных комплексов для обеспечения измерения скорости и расстояния и не предназначены для самостоятельного использования при измерениях.
Рисунок 2 - Схема пломбирования модулей лазерного измерителя скорости с фотофиксацией
Для защиты от несанкционированного доступа предусмотрено пломбирование модулей (рисунок 2).
МЛИСФ-1 от несанкционированного доступа
Программное обеспечение «boi_v1» предназначено для управления функциями работы модулей, обработки и передачи результатов измерений с целью индикации.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | boi_v1 |
| Номер версии ПО | 1.0 и выше |
| Цифровой идентификатор ПО | - |
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений скорости, км/ч | от 0 до 250 |
| Пределы допускаемой абсолютной погрешности измерений скорости, км/ч | ±3 |
| Диапазон измерений расстояния от модуля до ТС, м | от 50 до 285 |
| Пределы допускаемой абсолютной погрешности измерений расстояния, м | ±(0,3+0,001D) |
| Рабочая зона измерения скорости, м | от 50 до 190 |
| Примечание: D - измеряемое расстояние, м | |
| Наименование характеристики | Значение |
| Временная база, с | 0,1800+0,0001 |
| Длина волны лазерного излучения, нм | от 876 до 930 |
| Класс опасности лазерного излучения по ГОСТ Р 50723-94 | 1 |
| Габаритные размеры (ДхШхВ), мм, не более | 430x134x157 |
| Масса, кг, не более | 5 |
| Напряжение питания постоянного тока, В | от 10 до 14 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +10 до +30 от 20 до 80 |
| Средняя наработка на отказ, ч | 20000 |
наносится на переднюю поверхность модуля в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Модуль МЛИСФ-1 | ЖГДК.408119.004 | 1 шт. |
| Компакт-диск с ПО | ЖГДК.80162-01 90 01 | 1 шт. |
| Руководство по эксплуатации | ЖГДК.408119.004 РЭ | 1 экз. |
| Паспорт | ЖГДК.408119.004 ПС | 1 экз. |
| Упаковка | ЖГДК.305646.018 | 1 шт. |
| Методика поверки | РТ-МП-4606-445-2017 | 1 экз. |
осуществляется по документу РТ-МП-4606-445-2017 «ГСИ. Модули лазерного измерителя скорости с фотофиксацией МЛИСФ-1. Методика поверки», утвержденному ФБУ «Ростест-Москва» 27 октября 2017 г.
Основные средства поверки:
- частотомер электронно-счетный с преобразователями Ч3-54 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 5480-76);
- тахеометр электронный Trimble S8 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 38974-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ЖГДК.408119.004 ТУ Модули лазерного измерителя скорости с фотофиксацией МЛИСФ-1. Технические условия
