| Номер в госреестре | 70036-17 |
| Наименование СИ | Комплекты мер колец подшипников |
| Изготовитель | ООО "НВП "Кропус", г.Ногинск |
| Год регистрации | 2017 |
| Срок свидетельства | 28.12.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты мер колец подшипников (далее - комплекты мер) предназначены для воспроизведения и (или) хранения физической величины заданных геометрических размеров искусственных дефектов и применяются для настройки и проверки чувствительности ультразвуковых дефектоскопов при контроле наружных и внутренних колец подшипников.
Принцип действия основан на воспроизведении заданных геометрических размеров искусственных дефектов нарушения сплошности материала типа плоскодонных отражателей. Меры изготовлены из стали.
Комплект состоит из 11 мер цилиндрических и конических колец подшипников различных размеров.

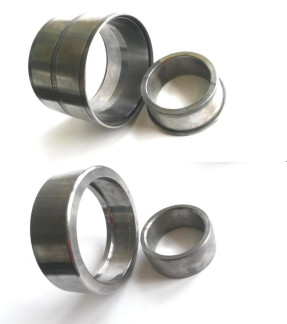

Общий вид комплектов мер приведен в таблице 1.
Пломбирование комплектов мер колец подшипников не предусмотрено.
Меры имеют два или четыре плоскодонных искусственных дефекта, расположенных в одной плоскости (2 дефекта) или во взаимно перпендикулярных плоскостях (4 дефекта), на рабочих поверхностях колец подшипников.
Дефекты изготовлены методом электроэрозии.
Каждая мера имеет следующую маркировку: КО-^Х-ЕШ2080-У-2, где КО - условное обозначение, W - тип конструкции (КПВ - кольца подшипников внутренние, КПН - кольца подшипников наружные), X - номинальные размеры, Y - заводской номер, Z - год изготовления.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диаметр плоскодонного искусственного отражателя, мм | 1,0±0,1 |
| Пределы допускаемой абсолютной погрешности воспроизведения диаметра плоскодонного искусственного отражателя, мм | ±0,05 |
| Глубина залегания плоскодонного искусственного отражателя, мм | 1,0±0,1 |
| Пределы допускаемой абсолютной погрешности воспроизведения глубины залегания плоскодонного искусственного отражателя, мм | ±0,05 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество плоскодонных искусственных отражателей на мере, шт. - КО-КПН-150х250, КО-КПН-130х250, КО-КПН-130х230 | 4 |
| - остальные | 2 |
| Г абаритные размеры (ДхШхВ), мм, не более - КО-КПВ-150х120х64,2 - КО-КПВ-157х130х64,2 | 151x151х65 160х160х65 |
| - КО-КПВ-150х120х80 | 162x162x81 |
| - КО-КПВ-157х130х80 | 170x170x81 |
| - КО-КПВ-130х230 | 178x178x71 |
| - КО-КПВ-150х250 | 201x201x71 |
| - КО-КПН-240х211х80 | 241x241x81 |
| - КО-КПН-240х210х80 | 241x241x81 |
| - КО-КПН-150х250 - КО-КПН-130х250 - КО-КПН- 130х230 | 251x251x161 251x251x161 231x231x151 |
| Масса, кг, не более | |
| - КО-КПВ- 150х 120х64,2 | 3,2 |
| - КО-КПВ- 157х130х64,2 | 3,1 |
| - КО-КПВ-150х120х80 | 4,3 |
| - КО-КПВ-157х130х80 | 4,1 |
| - КО-КПВ- 130х230 | 4,1 |
| - КО-КПВ-150х250 | 5,0 |
| - КО-КНН-240х211х80 | 7,3 |
| - КО-КНН-240х210х80 | 7,5 |
| - КО-КПН-150х250 | 11,4 |
| - КО-КПН-130х250 | 20,3 |
| - КО-КПН- 130х230 | 10,8 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +15 до +35 |
| Срок службы, не менее, лет | 10 |
наносится на титульный лист руководства по эксплуатации ККОП.00.00.00.РЭ методом печати.
Таблица 3 - Комплектность комплектов мер
| Наименование | Обозначение | Количество |
| Меры колец подшипников | 11 шт. | |
| Коробка для транспортирования и хранения | 1 шт. | |
| Руководство по эксплуатации | ККОП.00.00.00.РЭ | 1 экз. |
| Методика поверки | МП 042.Д4-17 | 1 экз. |
осуществляется по документу МП 042.Д4-17 «Комплекты мер колец подшипников. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 13.09.2017 г.
Основные средства поверки:
1. Индикатор часового типа ИЦ (Рег. № 58190-14).
2. Микрометр гладкий с ценой деления 0,01 мм МК-25 (Рег. № 287-02).
3. Плита поверочная Micron (Рег. № 50635-12).
Допускается применять не указанные в перечне средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ТУ 4276-036-33044610-16 Технические условия «Комплект мер колец подшипников»
