| Номер в госреестре | 70037-17 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-10000, РВС-20000, РВСП-10000, РВСПА-50000, РВСПК-50000 |
| Изготовитель | ПАО "Транснефть", г.Москва |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВС-10000, РВС-20000, РВСП-10000, РВСПА-50000, РВСПК-50000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров вертикальных стальных цилиндрических РВС-10000, РВС-20000, РВСП-10000, РВСПА-50000, РВСПК-50000, основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и крышей. Тип резервуаров - наземный вертикальный сварной.
По конструктивным особенностям вертикальные стальные цилиндрические резервуары делятся на:
- резервуары со стационарной крышей без понтона (РВС);
- резервуары со стационарной крышей с понтоном (РВСП);
- резервуары с купольной крышей из алюминиевых сплавов (РВСПА);
- - резервуары с плавающей крышей (РВСПК).
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуары вертикальные стальные цилиндрические РВС-10000, РВС-20000, РВСП-10000, РВСПА-50000, РВСПК-50000 расположенные в резервуарном парке Акционерного общества «Транснефть - Прикамье» (АО «Транснефть - Прикамье»), адрес расположения резервуаров указан в таблице 1.
Таблица 1 - Адреса расположения резервуаров
| Номера резервуаров | Местонахождения, адрес |
| Резервуар вертикальный стальной цилиндрический РВС-10000 | |
| 7 | Альметьевское районное нефтепроводное управление (филиал Акционерного Общества «Транснефть - Прикамье») Юридический адрес: 423450, РТ, г. Альметьевск, пр. Строителей, д.24, (Резервуарный парк, НПС-3) |
| Резервуар вертикальный стальной цилиндрический РВС-20000 | |
| 92 | Казанское районное нефтепроводное управление (филиал Акционерного общества «Транснефть - Прикамье») Юридический адрес: 420061, Республика Татарстан, город Казань, улица Николая Ершова, д. 26а (Резервуарный парк, ЛПДС «Лазарево») |
| Резервуары вертикальные стальные цилиндрические РВСП-10000 | |
| 8 | Альметьевское районное нефтепроводное управление (филиал Акционерного Общества «Транснефть - Прикамье») Юридический адрес: 423450, РТ, г. Альметьевск, пр. Строителей, д.24, (Резервуарный парк, НПС-3) |
| Номера резервуаров | Местонахождения, адрес |
| 1 | Удмуртское районное нефтепроводное управление (филиал Акционерного Общества «Транснефть - Прикамье) Юридический адрес: 426039, Удмуртская Республика, г. Ижевск, Воткинское шоссе, 174 (Резервуарный парк, НПС «Малая Пурга») |
| Резервуары вертикальные стальные цилиндрические РВСПК-50000 | |
| 5, 9 | Пермское районное нефтепроводное управление (филиал Акционерного Общества «Транснефть - Прикамье») Юридический адрес: 614065, г. Пермь, ул. Мира, 115а (Резервуарный парк, ЛПДС «Пермь») |
| Резервуары вертикальные стальные цилиндрические РВСПА-50000 | |
| 3 | Ромашкинское районное нефтепроводное управление (филиал Акционерного Общества «Транснефть - Прикамье) Юридический адрес: 423250, Республика Татарстан, г. Лениногорск, ул. Ленинградская, д.57 (Резервуарный парк, НПС «Калейкино») |
| 10 | Пермское районное нефтепроводное управление (филиал Акционерного Общества «Транснефть - Прикамье») Юридический адрес: 614065, г. Пермь, ул. Мира, 115а (Резервуарный парк, ЛПДС «Пермь») |

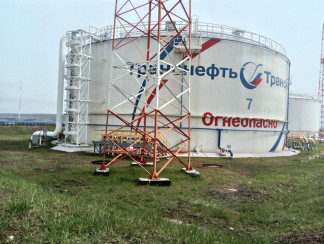

Общий вид резервуаров вертикальных стальных цилиндрических РВС-10000, РВС-20000, РВСП-10000, РВСПА-50000, РВСПК-50000 представлен на рисунках 1, 2, 3, 4, 5.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| РВС- РВ СП- 10000 10000 | РВС- 20000 | РВСПА- РВСПК- 50000 50000 | |
| Номинальная вместимость, м3 | 10000 | 20000 | 50000 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,10 | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| РВС- РВСП- РВС- РВСПА- РВСПК- 10000 10000 20000 50000 50000 | |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 4
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический | РВС-10000 | 1 шт. |
| Паспорт | 1 экз. | |
| Г радуировочная таблица | 1 экз. | |
| Резервуар вертикальный стальной цилиндрический | РВС-20000 | 1 шт. |
| Паспорт | 1экз. | |
| Г радуировочная таблица | 1 экз. | |
| Резервуар вертикальный стальной цилиндрический | РВСП-10000 | 2 шт. |
| Паспорт | 2 экз. | |
| Г радуировочная таблица | 2 экз. | |
| Резервуар вертикальный стальной цилиндрический | РВСПА-50000 | 2 шт. |
| Паспорт | 2 экз. | |
| Г радуировочная таблица | 2 экз. | |
| Резервуар вертикальный стальной цилиндрический | РВСПК-50000 | 2 шт. |
| Паспорт | 2 экз. | |
| Г радуировочная таблица | 2 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- нивелир электронный SDL30, диапазон измерения расстояния электронным методом от 1,6 до 100 м (регистрационный номер 51740-12);
- рулетка измерительная металлическая Р, модификации Р30Н2Г, диапазон измерения от 0 до 30 м (регистрационный номер 55464-13);
- термометр цифровой малогабаритный ТЦМ9410, зонд ТТЦ01-11180, диапазон измерения температуры от минус 50 до плюс 200°С (регистрационный номер 32156-06);
- толщиномер ультразвуковой А1207, диапазон измерения от 0,8 до 30,0 мм (регистрационный номер 48244-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят в свидетельство о поверке и градуировочную таблицу в местах подписи поверителя.
МИ 2951-2005 «Рекомендация. ГСИ. Масса нефти. Методика выполнения измерений в вертикальных резервуарах в системе магистрального нефтепроводного транспорта». Регистрационный номер по Федеральному реестру методик измерений ФР.1.29.2009.06637.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Техническая документация ПАО «Транснефть»
