| Номер в госреестре | 70039-17 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | ИПД-26 |
| Изготовитель | ООО Энгельсское ПО "Сигнал", г.Энгельс |
| Год регистрации | 2017 |
| Срок свидетельства | 28.12.2022 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |

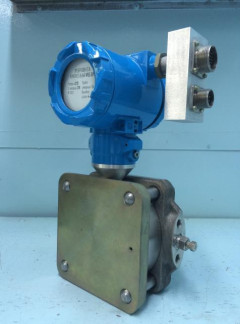

Преобразователи давления измерительные ИПД-26 (далее - преобразователи) предназначены для непрерывных измерений и преобразования избыточного (в том числе вакуумметрического), абсолютного давления, разности давлений жидких, газообразных, в том числе агрессивных, сред в унифицированный электрический выходной сигнал.
Преобразователи состоят из мембранного блока и блока электронного преобразования. Мембранный блок представляет собой смонтированный в индивидуальном корпусе тензопреобразователь - систему мембран с пластиной из монокристаллического сапфира с пленкой кремния (структура КНС), на которой по интегральной технологии выполнен мост Уинстона.
Принцип действия преобразователей давления измерительных ИПД-26 заключается в том, что система мембран преобразует измеряемое давление в деформацию пластины. В результате появляется разбаланс моста. Изменение электрического напряжения в диагонали моста пропорционально измеряемому давлению, которое в дальнейшем преобразуется в нормированный выходной сигнал (в виде тока, напряжения и (или) в значения цифрового сигнала).
Блок электронного преобразования смонтирован на четырех платах, размещенных в отдельном корпусе. Он обеспечивает питание мембранного блока постоянным током, а также запись и сохранение измеренных параметров в памяти.
Преобразователи давления в зависимости от типа конструкции изготавливаются:
- моноблочными;
- с разделенными мембранным блоком (далее по тексту - МБ) и блоком электронного преобразования (далее по тексту - БЭП), соединенными линией связи (далее по тексту - ЛС).
Обозначение исполнения преобразователя в виде буквенно-цифрового кода и имеет следующую структуру, расшифровка которой приведена в технической документации на преобразователи:
ИПД-26-2120-Х-ХХХ-ХХ-ХХ-ХХ
Сокращенное _
наименование преобразователя
Модель, таблица 2
Модификация -
Верхний предел диапазона измерения давления, в МПа или кПа (в зависимости от заказа)
Выходной сигнал преобразователя
Модификация конструктивного исполнения подсоединительного штуцера
Обозначение исполнения по материалам
Пломбирование преобразователей не предусмотрено.
\
*
Программное обеспечение (ПО) преобразователей выполняет следующие функции:
- преобразование выходного сигнала мембранного блока, соответствующего измеряемому давлению, в выходные сигналы: постоянного тока с диапазоном изменения от 4 мА до 20 мА или напряжения постоянного тока с диапазоном изменения от 0 до 10 В или в выходной цифровой сигнал, передаваемый по интерфейсу RS-485 в контроллер верхнего уровня;
- автоматическая компенсация нелинейности и температурной погрешности преобразователей;
- выдачи половины диапазона выходного сигнала (5 В, 12 мА, 50%) при поступлении внешнего сигнала «Контроль»;
- проведения самодиагностики преобразователя.
ПО устанавливается в преобразователь на заводе-изготовителе во время производственного цикла. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | АГТС.408843.006.hex |
| Номер версии (идентификационный номер) ПО | Версия 1.0.1 |
| Цифровой идентификатор программного обеспечения | CRC32 = 50890СЕЕ |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Защита от непреднамеренных и преднамеренных изменений обеспечивается:
- заливкой компаундом платы микроконтроллера, предотвращающей доступ к элементам, используемым при программировании микроконтроллера блока электронного преобразования;
- отсутствием возможности воздействия на программное обеспечение преобразователя, связанное с его метрологическими характеристиками и функционированием, со стороны внешнего контроллера верхнего уровня по интерфейсу RS-485 (любая технологическая программа потребителя, инсталлированная в контроллер верхнего уровня, допускает только считывание транслируемой информации).
приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Верхние пределы измерений, кПа*: | |
| - абсолютное давление | |
| модель 2020 | 1; 1,6; 2,5 |
| модель 2030 | 4; 6; 10; 16; 25 |
| модель 2040 | 40; 60; 100; 160; 250 |
| модель 2050 | 400; 600; 1000; 1600; 2500 |
| модель 2060 | 4000; 6000; 10000; 16000 |
| модель 2070 | 25000; 40000; 60000 |
| - избыточное давление | |
| модель 2110 | 0,4; 0,6; 1,0; 1,6 |
| модель 2120 | 2,5; 4; 6; 10 |
| модель 2130 | 16; 25; 40 |
| модель 2140 | 60; 100; 160; 250 |
| модель 2150 | 400; 600; 1000; 1600; 2500 |
| модель 2160 | 4000; 6000; 10000; 16000 |
| модель 2170 | 25000; 40000; 60000 |
| - разрежение | |
| модель 2210 | 0,4; 0,6; 1,0; 1,6 |
| модель 2220 | 2,5; 4; 6; 10 |
| модель 2230 | 16; 25; 40 |
| модель 2240 | 60; 100 |
| - избыточное давление - разрежение | |
| модель 2330 | |
| - разрежение | 5; 8; 12,5; 20 |
| - избыточное давление | 5; 8; 12,5; 20 |
| модель 2340 | |
| - разрежение | 30; 50 |
| - избыточное давление | 30; 50 |
| модель 2345 | |
| - разрежение | 100 |
| - избыточное давление | 60 |
| модель 2350 | 100 |
| - разрежение | 150; 300; 500; 900 |
| - избыточное давление | |
| модель 2360 | 100 |
| - разрежение | 1500; 2400 |
| - избыточное давление |
| Наименование характеристики | Значение |
| - разность давлений модель 2405 | 0,06; 0,1; 0,16; 0,25 |
| модель 2410 | 0,4; 0,6; 1,0; 1,6 |
| модель 2420 | 2,5; 4; 6; 10 |
| модель 2430 | 16; 25; 40 |
| модель 2440 | 60; 100; 160; 250 |
| модель 2450 | 400; 600; 1000; 1600 |
| модель 2460 | 2500; 4000; 6000; 10000; 16000 |
| Максимальное статическое (рабочее) давление для преобразователей разности давления, МПа: модель 2405 | 4 |
| модель 2410 | 4 |
| модель 2420 | 10 |
| модель 2430 | 25 |
| модель 2440 | 25 |
| модель 2450 | 25 |
| модель 2460 | 25 |
| Пределы допускаемой основной приведенной погрешности, Y, (с ЛС длиной до 100 м), % (от диапазона измерений): | |
| - верхний предел измерений от 2,5 до 60000 кПа | ±0,5 |
| - верхний предел измерений менее 2,5 кПа для преобразователей абсолютного давления и менее 0,25 кПа для остальных преобразователей | ±1 |
| Пределы допускаемой дополнительной приведенной | |
| погрешности, вызванной отклонением температуры от нормальных условий (от +21 до +25 °С) преобразователей, % (от диапазона измерений)/10 °С | ±0,45 |
| Вариация выходного сигнала, % (от диапазона измерения) | 0,5y |
| Нормальные условия для преобразователей ИПД-26: | |
| - температура окружающей среды, °С | от +21 до +25 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Рабочие условия эксплуатации преобразователей ИПД-26: | |
| - температура окружающей среды, °С | от 0 до +70 |
| - относительная влажность, % | от до 98 |
| - атмосферное давление, кПа | от 80 до 400 |
| Выходные сигналы: | |
| - аналоговый, в виде электрического тока, мА | от 4 до 20 |
| - аналоговый, в виде электрического напряжения, В - цифровой | от 0 до 10 Специальный |
| Напряжение питания постоянного тока, В: | 24 |
| Диапазон напряжений питания постоянного тока, В | от 18 до 32 |
| Пределы допускаемой дополнительной погрешности, | |
| вызванной отклонением напряжения питания в диапазоне от 18 | ±0,4 |
| до 32 В, 5, % (от диапазона изменения выходного сигнала) | |
| Г абаритные размеры преобразователей моноблочных (высотахширинахдлина), мм, не более: - моделей 2030, 2040, 2120, 2130, 2140, 2220, 2230, 2240, 2330, | |
| 2340 | 260x180x145 |
| - моделей 2020, 2110, 2210, 2405, 2410 | 305x180x145 |
| - моделей 2050, 2060, 2070, 2150, 2160, 2170, 2350, 2360 | 295x180x145 |
| - моделей 2420, 2430, 2440, 2345; 2450, 2460 | 260x180x145 |
| Наименование характеристики | Значение |
| Г абаритные размеры преобразователей разделенных (высотахширинахдлина), мм, не более: - моделей 2050, 2060, 2070, 2150, 2160, 2170, 2350, 2360 - моделей 2030, 2040, 2120, 2130, 2140, 2220, 2230, 2240, 2330, 2340, 2445, 2420, 2430, 2440, 2450, 2460 - моделей 2020, 2110, 2210, 2405, 2410 | 220x180x145 (МБ) 207x115xd72 (БЭП) 220х180х145(МБ) 195x145x140 (БЭП) 220х180х145(МБ) 250x195x140 (БЭП) |
| Масса, кг, не более: - преобразователей моделей 2020, 2030, 2040, 2050, 2060, 2070, 2120, 2130, 2140, 2150, 2160, 2170, 2220, 2230, 2240, 2330, 2340; 2345; 2350, 2420, 2430, 2440, 2450, 2460 - преобразователей моделей 2110, 2210 - преобразователей моделей 2405, 2410 | 6 10 13 |
| Средний срок службы, лет | 20 |
| Средняя наработка на отказ, ч | 43000 |
| Степень защиты оболочки по ГОСТ 14254-96 | IP65 |
| Примечания: * - нижний предел измерений преобразователей равен нулю. - допускается настройка преобразователей на любой верхний предел измерений, указанный для данной модели | |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность преобразователей представлена в таблице 3.
Таблица 3
| Наименование | Обозначение | Кол-во | Примечание |
| Преобразователь давления измерительный ИПД-26 | - | 1 шт. | Модель в соответствии с заказом |
| Паспорт | СЯМИ.406233-675 ПС | 1 экз. | - |
| Руководство по эксплуатации | СЯМИ.406233-675 РЭ | 1 экз. | Допускается поставлять 1 экз. на 10 преобразователей, отправляемых в один адрес |
| Методика поверки | СЯМИ.406233-675 МП | Допускается поставлять 1 экз. на 10 преобразователей, отправляемых в один адрес | |
| Комплект монтажных частей. | 1 комплект | В соответствии с заказом | |
| Комплект ЗИП | 1 комплект | В соответствии с заказом. Допускается прилагать 1 комплект на 10 преобразователей, поставляемых в один адрес. |
осуществляется по документу СЯМИ.406233-675 МП «Преобразователи давления измерительные ИПД-26. Методика поверки», утвержденному ФГУП «ВНИИМС» 14.08.2017 г.
Основные средства поверки:
Рабочие эталоны 1-го и 2-го разрядов по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600 (Регистрационный № 58794-14).
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный 52489-13).
Рабочий эталон 1-го разряда по ГОСТ Р 8.840-2013 - манометр абсолютного давления МПАК-15 (Регистрационный № 24971-03).
Рабочий эталон 1 разряда по ГОСТ Р 8.802-1012 - мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99).
Микроманометры жидкостные компенсационные с микрометрическим винтом МКВК-250 (Регистрационный № 22995-02).
Задатчик разрежения Метран-503 Воздух (Регистрационный № 25940-03).
Мультиметр 3458А (Регистрационный № 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 104 Па
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1 • 106 Па
ТУ СЯМИ.406233-675 ТУ Преобразователи давления измерительные ИПД-26. Технические условия.
