| Номер в госреестре | 70040-17 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-10 |
| Изготовитель | ООО "Башнефть-Добыча", г.Уфа |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-10 (далее - резервуар) предназначен для измерений объема и массы нефти, а также приема, хранения и отпуска нефти.
Резервуар стальной горизонтальный цилиндрический РГС-10 представляет собой горизонтальный сварной сосуд. Резервуар оснащен, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефти: приемо-раздаточными патрубками; механическим дыхательным и гидравлическим предохранительным клапанами; прибором для замера уровня; противопожарным оборудованием. Резервуар оснащен молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуара - подземная.

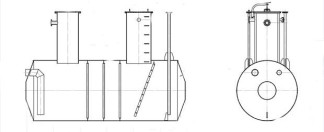

Резервуар стальной горизонтальный цилиндрический РГС-10 с заводским номером 2974 расположен в НКЦДНГ ЦПС «Кирско-Коттынский» Общества с ограниченной ответственностью «Башнефть-Добыча», (ООО «Башнефть-Добыча»). Общий вид резервуара представлен на рисунке 1.
Пломбирование резервуара стального горизонтального цилиндрического РГС-10 не предусмотрено.
отсутствует.
Метрологические и основные технические характеристики резервуара приведены в таблицах 1 и 2.
| Наименование характеристики | Значение |
| РГС-10 | |
| Номинальная вместимость, м3 | 10 |
| Пределы допускаемой относительной погрешности вместимости резервуара (объемный метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| РГС-10 | |
| Г абаритные размеры, мм, не более | |
| - высота | 2638 |
| - диаметр | 2400 |
| Рабочая среда | нефть по ГОСТ Р 51858-2002 |
| Средний срок службы, лет | 20 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -40 до +50 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
наносится на титульный лист паспорта резервуара методом печати. Комплектность средства измерений
Таблица 3 - Комплектность резервуара
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-10 | 1 шт. |
| Технический паспорт | 1экз. | |
| Г радуировочная таблица | 1экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
Рулетка измерительная с грузом 2-го класса точности по ГОСТ 7502, Р20Н2Г, регистрационный № 60606-15.
Эталонный уровнемер 2-горазряда с пределами допускаемой погрешности ±1 мм по ГОСТ 8.477-82.
Эталонные мерники 2-го разряда вместимостью 2; 5; 10; 20; 50; 100; 200; 500; 1000 дм по ГОСТ 8.400-2013.
Термометр лабораторный ТЛ-4, регистрационный №. 303-91.
Анемометр чашечный МС-13, регистрационный № 3488-80.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
МИ 3249-2009 «ГСИ. Масса и объем нефти. Методика измерений в горизонтальных резервуарах, утверждена ФГУП «ВНИИР» ГНМЦ 24.11.2009 г., номер регистрации в Федеральном информационном фонде по обеспечению единства измерений: ФР.1.29.2009.06688.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости.
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки.
Техническая документация ООО «Башнефть-Добыча».
