| Номер в госреестре | 70041-17 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-8, РГС-10, РГС-15, РГС-16, РГС-50, РГС-65, РГС-100, РГС-200 |
| Изготовитель | АО "Самаранефтегаз", г.Самара |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-8, РГС-10, РГС-15, РГС-16, РГС-50, РГС-65, РГС-100, РГС-200 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-8, РГС-10, РГС-15, РГС-16, РГС-50, РГС-65, РГС-100, РГС-200 основан на измерение объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары стальные горизонтальные представляют собой:
- РГС-8, РГС-10, РГС-15, РГС-16, РГС-100 подземные горизонтальные сварные сосуды с сферическими днищами.
- РГС-50, РГС-65, РГС-200 наземные горизонтальные сварные сосуды с сферическими днищами.
Резервуары оснащены, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическим дыхательным и гидравлическим предохранительным клапанами; устройством для отбора проб и подтоварной воды; прибором для замера уровня; противопожарным оборудованием. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний.
Резервуары стальные горизонтальные цилиндрические РГС-8, РГС-10, РГС-15, РГС-16, РГС-50, РГС-65, РГС-100, РГС-200 распложены в резервуарных парка Акционерного общества «Самаранефтегаз» (АО «Самаранефтегаз»). Расположение указано в таблице 1.
Таблица 1
| Заводские номера резервуаров | Местонахождение резервуаров |
| Резервуары стальные горизонтальные цилиндрические РГС-8 | |
| ЕП-1 | АО “Самаранефтегаз” Самарская область, НСП Отрадный, |
| ЕП-2 | УКПН-1 |
| Резервуары стальные горизонтальные цилиндрические РГС-10 | |
| Е-5 | АО “Самаранефтегаз” Самарская область, |
| Е-7 | УКОН Похвистнево |
| Е-3 | АО “Самаранефтегаз” Самарская область, |
| Е-4 | УПН Товарный парк |
| Е-1 | АО “Самаранефтегаз” Самарская область, ПСП ЮГМ |
| ДЕ-1 | АО “Самаранефтегаз” Самарская область, ПСП Покровка |
| Резервуары стальные горизонтальные цилиндрические РГС-15 | |
| Е-5 | АО “Самаранефтегаз” Самарская область, УПН Якушкинская |
| Резервуары стальные горизонтальные цилиндрические РГС-16 | |
| ДЕ-2 | АО “Самаранефтегаз” Самарская область, ПСП Покровка |
| Резервуары стальные горизонтальные цилиндрические РГС-50 | |
| 3 | АО “Самаранефтегаз” Самарская область, УПН Якушкинская |
| Заводские номера резервуаров | Местонахождение резервуаров |
| Резервуары стальные горизонтальные цилиндрические РГС-65 | |
| 090 | АО “Самаранефтегаз” Самарская область, ЦПВС-2 Котельная № 4 |
| Резервуары стальные горизонтальные цилиндрические РГС-100 | |
| Е-7 Е-8 | АО “Самаранефтегаз” Самарская область, УПН Товарный парк |
| ДЕ-4 | АО “Самаранефтегаз” Самарская область, ПСП Покровка |
| Резервуары стальные горизонтальные цилиндрические РГС-200 | |
| 1 2 4 | АО “Самаранефтегаз” Самарская область, УПСВ Софинско-Дзержинская |

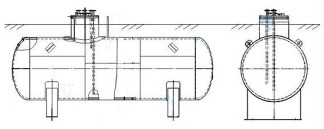

Общий вид резервуаров стальных горизонтальных цилинрических РГС-8,РГС-10, РГС-15, РГС-16, РГС-50, РГС-65, РГС-100, РГС-200 представлен на рисунке 1.
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-8,
РГС-10, РГС-15, РГС-16, РГС-50, РГС-65, РГС-100, РГС-200 не предусмотрено.
отсутствует.
Метрологические и основные технические характеристики резервуаров приведены в таблицах 2 и 3.
| Заводской номер резервуара | Наименование характеристики | |||
| Пределы допускаемой относительной погрешности вместимости резервуара, % | Номинальная вместимость, м3 | Базовая высота резервуара, мм | Предельная высота наполнения, мм | |
| Резервуа | ры стальные горизонтальные цилиндрические РГС-8 | |||
| ЕП-1 | ±0,25 | 8 | 3737 | 1991 |
| ЕП-2 | 3955 | 1991 | ||
| Резервуары стальные горизонтальные цилинд | рические РГС-10 | |||
| Е-3 | ±0,25 | 10 | 3570 | 1980 |
| Е-4 | 3547 | 1980 | ||
| Е-1 | 3703 | 1980 | ||
| ДЕ-1 | 3814 | 1981 | ||
| Е-7 | 3307 | 1990 | ||
| Е-5 | 3325 | 1990 | ||
| Резервуары стальные горизонтальные цилинд | рические РГС-15 | |||
| Е-5 | ±0,25 | 15 | 1876 | 1520 |
| Резервуары стальные горизонтальные цилинд | рические РГС-16 | |||
| ДЕ-2 | ±0,25 | 16 | 3539 | 1981 |
| Резервуары стальные горизонтальные цилинд | рические РГС-50 | |||
| 3 | ±0,25 | 50 | 2980 | 2280 |
| Резервуары стальные горизонтальные цилинд | рические РГС-65 | |||
| 090 | ±0,25 | 65 | 3701 | 2900 |
| Резервуары стальные горизонтальные цилиндрические РГС-100 | ||||
| Е-7 | ±0,25 | 100 | 4290 | 2980 |
| Е-8 | 4288 | 2980 | ||
| ДЕ-4 | 4173 | 2980 | ||
| Резервуары стальные горизонтальные цилиндрические РГС-200 | ||||
| 2 | ±0,25 | 200 | 3592 | 3390 |
| 1 | 4210 | 3390 | ||
| 4 | 3592 | 3390 | ||
| Заводской номер резервуара | Наименование характеристики | |||||||
| Номинальная вместимость, м3 | Длина резервуара, мм | Внешний диаметр, мм | Температура окружающей среды при эксплуатации, °С | Температура хранимой жидкости, °С | Масса резервуара, кг | Средний срок службы, лет | ||
| Резервуары стальные горизонтальные цилиндрические ' | РГС-8 | |||||||
| ЕП-1 ЕП-2 | 8 | 2400 | 2011 | от -40 до +50 | от -40 до +50 | 2510 | 20 | |
| Резервуары стальные горизонтальные цилиндрические Р | ГС-10 | |||||||
| Е-3 | 10 | 3800 | 2016 | от -40 до +50 | от -40 до +50 | 3400 | 20 | |
| Е-4 | 10 | 3800 | 2016 | от -40 до +50 | от -40 до +50 | 3400 | 20 | |
| Е-1 | 10 | 3800 | 2016 | от -40 до +50 | от -40 до +50 | 2680 | 20 | |
| ДЕ-1 | 10 | 3800 | 2016 | от -40 до +50 | от -40 до +50 | 2850 | 20 | |
| Е-7 | 10 | 3800 | 2016 | от -40 до +50 | от -40 до +50 | 2200 | 20 | |
| Е-5 | 10 | 3800 | 2016 | от -40 до +50 | от -40 до +50 | 2200 | 20 | |
| Резервуары стальные горизонтальные цилиндрические РГС-15 | ||||||||
| 5 | 15 | 5720 | 1626 | от -40 до +50 | от -40 до +50 | 1400 | 20 | |
| Резервуары стальные горизонтальные цилиндрические РГС-16 | ||||||||
| ДЕ-2 | 16 | 5200 | 2016 | от -40 до +50 | от -40 до +50 | 3475 | 20 | |
| Резервуары стальные горизонтальные цилиндрические РГС-50 | ||||||||
| 3 | 50 | 11279 | 2442 | от -40 до +50 | от -40 до +50 | 8771 | 20 | |
| Резервуары стальные горизонтальные цилиндрические РГС-65 | ||||||||
| 090 | 65 | 9050 | 3016 | от -40 до +50 | от -40 до +50 | 8130 | 20 | |
| Резервуары стальные горизонтальные цилиндрические Р | ГС-100 | |||||||
| Е-7 | 100 | 13000 | 3016 | от -40 до +50 | от -40 до +50 | 10575 | 20 | |
| Е-8 | 100 | 13000 | 3015 | от -40 до +50 | от -40 до +50 | 10575 | 20 | |
| ДЕ-4 | 100 | 13400 | 3016 | от -40 до +50 | от -40 до +50 | 10575 | 20 | |
| Резервуары стальные горизонтальные цилиндрические Р | ГС-200 | |||||||
| 2 | 200 | 19800 | 3424 | от -40 до +50 | от -40 до +50 | 29600 | 20 | |
| 1 | 200 | 22140 | 3420 | от -40 до +50 | от -40 до +50 | 29600 | 20 | |
| 4 | 200 | 19800 | 3424 | от -40 до +50 | от -40 до +50 | 29600 | 20 | |
наносится на титульный лист паспорта резервуара методом печати.
Таблица 4 - Комплектность резервуара
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС | 18 шт. |
| Паспорт | 18 экз. | |
| Г радуировочная таблица | 18 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки при применении объёмного метода:
Эталонный уровнемер 2-го разряда с пределами допускаемой погрешности ±1 мм по ГОСТ 8.477-82.
Эталонные мерники 2-го разряда вместимостью 2; 5; 10; 20; 50; 100; 200; 500; 1000 дм по ГОСТ 8.400-2013.
Эталонный счетчик жидкости с пределами допускаемой погрешности ±0,15 % по ГОСТ 8.510-2002.
Термометр лабораторный ТЛ-4, регистрационный № 303-91.
Анемометр чашечный МС-13, регистрационный № 3488-80.
Основные средства поверки при применении геометрического метода:
Рулетка измерительная 2-го класса точности по ГОСТ 7502-98, Р30У2К, регистрационный № 46391-11.
Рулетка измерительная с грузом 2-го класса точности ГОСТ 7502-98, Р20Н2Г, регистрационный № 46391-11.
Толщиномер ультразвуковой А1208, регистрационный № 49605-12.
Термометр лабораторный ТЛ-4, регистрационный № 303-91.
Динамометр общего назначения ДПУ-0,01-2, регистрационный № 26687-08.
Нивелир оптический CST/berger SAL20ND, регистрационный № 44548-10.
Рейка нивелирная телескопическая VEGA TS3M, регистрационный № 1835-12.
Линейка измерительная металлическая, регистрационный № 20048-05.
Анемометр чашечный МС-13, регистрационный № 3488-80.
Штангенциркуль ТТТЦ-Т-150-0,1, регистрационный № 32108-14
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
отсутствуют.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
Техническая документация АО «Самаранефтегаз»
| Зарегистрировано поверок | 15 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
