| Номер в госреестре | 70044-17 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-2000 |
| Изготовитель | АО "Новокузнецкий завод резервуарных металлоконструкций им.Н.Е.Крюкова", г.Новокузнецк |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВС-2000 (далее по тексту -резервуары) предназначены для измерений объема газового конденсата, нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и со стационарной крышей. Тип резервуаров - надземный вертикальный сварной ступенчатоцилиндрический. Цилиндрическая стенка резервуаров включает в себя восемь цельносварных поясов полистовой сборки. Листы изготовлены из стали марки 09Г2С.
Резервуары установлены на железобетонные платформы на сваях.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.
Резервуары вертикальные стальные цилиндрические РВС-2000 (зав. №№23, 86) расположены: Тюменская обл., Ямало-Ненецкий автономный округ, Пуровский район, 23 км к северо-востоку от г. Новый Уренгой, АО «РОСПАН ИНТЕРНЕШНЛ» Восточно-Уренгойский лицензионный участок (далее по тексту - ВУ ЛУ).
Резервуары вертикальные стальные цилиндрические РВС-2000 (зав. №№7, 25) расположены: Тюменская обл., Ямало-Ненецкий автономный округ, Пуровский район, 26 км к юго-востоку от г. Новый Уренгой, АО «РОСПАН ИНТЕРНЕШНЛ» Ново-Уренгойский лицензионный участок (далее по тексту - НУ ЛУ).

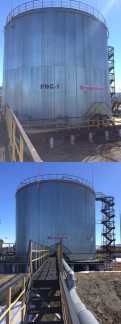

Общий вид резервуаров вертикальных стальных цилиндрических РВС-2000 представлены на рисунках 1 и 2. Пломбирование резервуаров не предусмотрено.
Рисунок 2 - Общий вид резервуаров вертикальных стальных цилиндрических РВС-2000,
распложенных на НУ ЛУ
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 2000 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |||
| №23 | №86 | №7 | №25 | |
| Габаритные размеры, мм, не более: - диаметр - высота | 15290 11920 | 15180 12370 | 15165 11920 | 15180 11920 |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -56 до +40 от 84,0 до 106,7 | |||
| Средний срок службы, лет, не менее | 20 | |||
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический РВС-2000 | - | 4 шт. |
| Паспорт | - | 4 экз. |
| Г радуировочная таблица | - | 4 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки (с Изменениями №1, 2)».
Основные средства поверки:
- рулетка измерительная металлическая Р20УЗК по ГОСТ 7502-98: номинальная длина шкалы 20 м, 2-ой класс точности;
- рулетка измерительная металлическая Р20УЗК по ГОСТ 7502-98: номинальная длина шкалы 20 м, 2-ой класс точности;
- дальномер лазерный Leica DISTO D5 (регистрационный номер 41142-09);
- нивелир с компенсатором AT-G6 (регистрационный номер 32316-06)
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых резервуаров с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и в градуировочную таблицу.
ГОСТ Р 8.595-2004 Масса нефти и нефтепродуктов. Общие требования к методиками выполнения измерений.
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВС-2000
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
