| Номер в госреестре | 70045-17 |
| Наименование СИ | Устройства поверки вторичной аппаратуры |
| Обозначение типа СИ | "УПВА-Эталон" |
| Изготовитель | Уфимское наладочное управление акционерного общества "Нефтеавтоматика" (АО "Нефтеавтоматика"), Республика Башкортостан, Уфимский р-н, д. Мударисово |
| Год регистрации | 2017 |
| Срок свидетельства | 28.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства поверки вторичной аппаратуры «УПВА-Эталон» предназначены для воспроизведения силы постоянного тока, времени и частоты.
Принцип действия устройств поверки вторичной аппаратуры «УПВА-Эталон» основан на применении прецизионного источника опорного напряжения и термокомпенсированного кварцевого генератора.
Устройства поверки вторичной аппаратуры «УПВА-Эталон» воспроизводят сигналы силы постоянного тока и частоты, имитируя сигналы от первичных преобразователей расхода, плотности, температуры, давления, а также пачки импульсов с заданной частотой, количеством импульсов в пачке и сигналы детекторов положения установок трубопоршневых.
Устройства поверки вторичной аппаратуры «УПВА-Эталон» состоят из приборного корпуса, пленочной клавиатуры с 4-х строчным символьным жидкокристаллическим дисплеем, модуля аналогового выхода, модуля программируемого генератора, модуля изоляции и модуля преобразователя питания.
Сигналы силы постоянного тока формируются модулем аналогового выхода с функцией непрерывной корректировки тока. Частотные сигналы, пачки импульсов и сигналы имитации детекторов установки трубопоршневой формируются модулем программируемого генератора. Частотные каналы имеют регулировку уровня выходного сигнала.

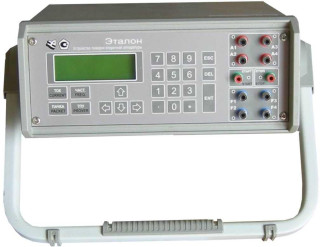

Общий вид устройств поверки вторичной аппаратуры «УПВА-Эталон» представлен на рисунке 1.
Пломбировка от несанкционированного доступа устройств поверки вторичной аппаратуры «УПВА-Эталон» осуществляется нанесением знака поверки давлением на специальную мастику, расположенную в углублении места крепления задней панели. Место пломбировки устройств поверки вторичной аппаратуры «УПВА-Эталон» представлено на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки устройства поверки вторичной аппаратуры «УПВА-Эталон»
является встроенным.
Программное обеспечение предназначено для управления устройством и отображения текущей информации на жидкокристаллическом дисплее.
Программное обеспечение не влияет на метрологические характеристики устройства поверки вторичной аппаратуры «УПВА-Эталон».
Конструкция устройства поверки вторичной аппаратуры «УПВА-Эталон» (наличие механической защиты и отсутствие программно-аппаратных интерфейсов связи) исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ЭТАЛОН |
| Номер версии (идентификационный номер) ПО | 2.40 |
| Цифровой идентификатор ПО | — |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон задания силы постоянного тока, мА | от 0,5 до 20 |
| Пределы допускаемой абсолютной погрешности устройств при задании силы постоянного тока, мА | ±0,003 |
| Диапазон задания частоты следования импульсов, Гц | от 1 до 50 000 |
| Диапазон регулировки амплитуды импульсов, В | от 2 до 15 |
| Диапазон задания количества импульсов в пачке, имп. | от 1 до 16 106 |
| Пределы допускаемой относительной погрешности устройств при формировании периода следования импульсов, % | ±0,001 |
| Пределы допускаемой абсолютной погрешности устройств при формировании количества импульсов в пачке, имп. | ±1 |
| Наименование характеристики | Значение |
| Количество аналоговых выходов, шт. | 4 |
| Количество частотных выходов, шт. | 4 |
| Количество выходных каналов имитации сигналов детекторов трубопоршневой установки, шт. | 2 |
| Пределы допускаемой относительной погрешности устройств при формировании интервалов времени между сигналами «Старт» и «Стоп» детекторов трубопоршневой установки, % | ±0,001 |
| Диапазон регулировки длительности сигнала, мс | от 1 до 999 |
| Потребляемая мощность, ВА, не более | 20 |
| Напряжение сети питания переменного тока, В | от 207 до 253 |
| Масса, кг, не более | 3,5 |
| Габаритные размеры, мм, не более: - длина | 320 |
| - ширина | 310 |
| - высота | 120 |
| Условия эксплуатации: - температура окружающей среды, °С | от +10 до +35 |
| - относительная влажность окружающей среды, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 10 000 |
наносится в левый верхний угол лицевой панели устройств поверки вторичной аппаратуры «УПВА-Эталон» методом плоской фотопечати и в верхний левый угол титульного листа руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность устройств поверки вторичной аппаратуры «УПВА-Эталон»
| Наименование | Обозначение | Количество |
| Устройство поверки вторичной аппаратуры «УПВА-Эталон» | - | 1 шт. |
| Руководство по эксплуатации | КДСА.441 460.007 РЭ | 1 экз. |
| Паспорт | КДСА.441 460.007 ПС | 1 экз. |
| Методика поверки | МП 0604-1-2017 | 1 экз. |
осуществляется по документу МП 0604-1-2017 «Инструкция. ГСИ. Устройства поверки вторичной аппаратуры «УПВА-Эталон». Методика поверки», утвержденному ФГУП «ВНИИР»
23 июня 2017 г.
Основные средства поверки:
- рабочий эталон единицы постоянного электрического напряжения 2 разряда обеспечивающий измерения в диапазоне значений от 30 мВ до 2,5 В, класс точности 0,001;
- рабочий эталон единицы электрического сопротивления 3 разряда с номинальным значением 100 Ом, класс точности 0,002;
- рабочий эталон единицы частоты, обеспечивающий измерение в диапазоне значений от 1 до 50000 Гц, с блоком измерителя интервалов времени, пределы допускаемой относительной погрешности ±1 • 10-9.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке устройств поверки вторичной аппаратуры «УПВА-Эталон», а также на специальную мастику в соответствии с рисунком 2.
приведены в эксплуатационном документе.
ГОСТ 8.022-91 ГСИ. Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 • 10"16 ^ 30 А
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ТУ 4381-029-00137093-15 Устройства поверки вторичной аппаратуры «УПВА-Эталон». Технические условия.
| Зарегистрировано поверок | 159 |
| Поверителей | 13 |
| Актуальность данных | 21.11.2024 |
