| Номер в госреестре | 70046-17 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-50 |
| Изготовитель | ООО "ГСИ Волгоградская фирма "Нефтезаводмонтаж", г.Волгоград |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-50 (далее по тексту -резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Резервуары представляют собой стальные сосуды, состоящие из цилиндрической стенки и двух плоских днищ. Тип резервуаров - горизонтальный стальной одностенный. Цилиндрическая стенка резервуаров включает в себя шесть поясов рулонной сборки. Материал основных деталей - сталь марки 09Г2С.
Резервуары стальные горизонтальные цилиндрические РГС-50 (зав. №№УР-13, УР-14) расположены: Тюменская обл., Ямало-Ненецкий автономный округ, Пуровский район, 23 км к северо-востоку от г. Новый Уренгой, АО «РОСПАН ИНТЕРНЕШНЛ» Восточно-Уренгойский лицензионный участок.

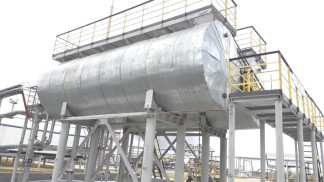

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-50 представлен на рисунке 1 и 2. Пломбирование резервуаров не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 50 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -56 до +40 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический РГС-50 | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Г радуировочная таблица | - | 1 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р20УЗК по ГОСТ 7502-98: номинальная длина шкалы 20 м, 2-ой класс точности;
- рулетка измерительная металлическая Р20УЗК по ГОСТ 7502-98: номинальная длина шкалы 20 м, 2-ой класс точности;
- дальномер лазерный Leica DISTO D5 (рег. №41142-09): диапазон измерений расстояний от 0,05 до 200 м; пределы допускаемой погрешности измерений расстояний ± (1,0.. ,(1+1510-2D)), где D - измеряемое расстояние, м; диапазон измерений углов наклона от -45° до +45°; пределы допускаемой погрешности измерений углов наклона ± 0,3°;
- нивелир с компенсатором AT-G6 (рег. №32316-06): допускаемое СКО измерения горизонтальных углов не более 0,1°;допускаемое СКО измерения превышения на 1 км двойного хода не более 5,0 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик резервуаров с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и в градуировочную таблицу.
ГОСТ Р 8.595-2004 Масса нефти и нефтепродуктов. Общие требования к методиками выполнения измерений.
ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия»
РМГ 116-2011 «ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации»
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
