| Номер в госреестре | 70051-17 |
| Наименование СИ | Делитель импульсных напряжений высоковольтный |
| Обозначение типа СИ | TESTEC HVP-15HF |
| Изготовитель | Компания "TESTEC Elektronik GmbH", Германия |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Делитель импульсных напряжений высоковольтный TESTEC HVP-15HF (далее по тексту - делитель) предназначен для преобразования (деления) высоковольтного импульсного напряжения с заданным коэффициентом преобразования в низковольтное напряжение.
Принцип действия делителя основан на преобразовании (делении) импульсного высокого напряжения с помощью последовательно-параллельно включенных резистивных и емкостных элементов.
Делитель состоит из: высоковольтного электрода, плеча высокого напряжения, плеча низкого напряжения, низковольтного вывода и диэлектрического корпуса.
Плечи высокого и низкого напряжения выполнены из последовательно-параллельно включенных резисторов и конденсаторов, которые обеспечивают емкостную частотную компенсацию и расположены внутри диэлектрического корпуса.
При работе высокое напряжение подается на высоковольтный электрод. После преобразования (деления) высоковольтного импульсного напряжения с заданным коэффициентом низковольтное напряжение подается на вход измерительного прибора с помощью гибкой линии связи, имеющей подсоединительный разъем типа BNC.

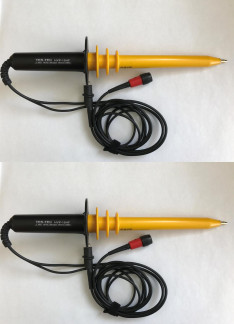

Общий вид делителя представлен на рисунке 1.
Обозначение места нанесения маркировки, знака поверки представлено на рисунке 2.
Пломбирование делителя импульсных напряжений высоковольтных TESTEC HVP-15HF не предусмотрено.
Рисунок 2 - Обозначение места нанесения маркировки, знака поверки
Место нанесения знака поверки
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Коэффициент преобразования, ВВ-1 | 10-3 |
| Пределы допускаемой относительной погрешности коэффициента преобразования, % | ±6,0 |
| Максимальное значение амплитуды измеряемых импульсов напряжения, В | 1,5104 |
| Время нарастания переходной характеристики между уровнями от 0,1 до 0,9 от установившегося значения амплитуды, нс, не более | 7,0 |
| Пределы допускаемой относительной погрешности измерений времени нарастания переходной характеристики между уровнями от 0,1 до 0,9 от установившегося значения амплитуды, % | ±15 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Входное сопротивление, МОм, не менее | 100 |
| Габаритные размеры, мм, не более - диаметр - длина | 30 315 |
| Масса, кг, не более | 0,22 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при 20 °С, %, не более - атмосферное давление, кПа | от +18 до +35 80 от 94 до 107 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Делитель импульсных напряжений высоковольтный TESTEC HVP-15HF | - | 1 шт. |
| Паспорт | МБВИ.411521.003 ПС | 1 экз. |
| Руководство по эксплуатации | МБВИ.411521.003 РЭ | 1 экз. |
| Методика поверки | МП 044.М12-17 | 1 экз. |
| Упаковка | - | 1 шт |
осуществляется по документу МП 044.М12-17 «ГСИ. Делитель импульсных напряжений высоковольтный TESTEC HVP-15HF. Методика поверки», утвержденному ФГУП «ВНИИОФИ» «13» октября 2017 г.
Основные средства поверки:
1 Генератор импульсов высокого напряжения ступенчатой формы ГИВН из состава Государственного первичного специального эталона единиц напряженностей импульсных электрического и магнитного полей с длительностью фронта импульсов в диапазоне 0,1-10,0 нс ГЭТ 148-2013, по ГОСТ 8.540-2015, метрологические характеристики:
- максимальная амплитуда воспроизводимых импульсов высокого напряжения с длительностью фронта импульса не более 2 нс на уровне от 0,1 до 0,9 от установившегося значения и длительностью импульса на уровне 0,5 от установившегося значения не менее 500 нс - не менее 15 кВ,
- относительная погрешность воспроизведения амплитуды импульсов не более 4,0 %,
- относительная погрешность воспроизведения длительности фронта не более 10 %.
2 Рабочий эталон единицы импульсного электрического напряжения 2-го разряда по ГОСТ Р 8.761-2011.
3 Осциллограф цифровой TDS 784D (регистрационный номер в Федеральном информационном фонде 19296-00).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на диэлектрическую рукоятку делителя в соответствии с рисунком 2.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к делителю импульсных напряжений высоковольтному TESTEC HVP-15HF
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
