| Номер в госреестре | 70056-17 |
| Наименование СИ | Машины зубоизмерительные |
| Обозначение типа СИ | WGT |
| Изготовитель | "Wenzel Prazision GmbH", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 28.12.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины зубоизмерительные серии WGT (далее по тексту машины) предназначены для измерений параметров зубчатых колес всех видов, наружных и внутренних зацеплений, прямозубых и косозубых, универсальных и специализированных, червяков, зубонарезного инструмента, а также размеров формы и расположения поверхностей.
Машины зубоизмерительные серии WGT являются контактными измерительными приборами.
Принцип действия машин основан на совмещении движения измерительного щупа по поверхности измеряемой детали с одновременным поворотом последнего в упорных центрах в измерительном объеме машины с помощью поворотного стола.
При измерении эвольвентного профиля щуп перемещается радиально по отношению к колесу, при измерении направления зуба - параллельно оси колеса. Измерение биения и шага проводится при касании щупа боковых поверхностей зуба во впадинах зуба. Определение отклонений измеренных параметров колеса от геометрически правильной модели колеса, рассчитанной математически, производится с помощью программного обеспечения (далее по тексту - ПО).
Машины состоят из: гранитной станины, на которой расположены две вертикальные колонны, одна из которых - контропора - служит для крепления в центрах ступенчатых валов, вторая - измерительная, с установленной на ней сканирующей измерительной системой Renishaw трехмерного динамического измерения; поворотного стола на воздушных опорах для зажима и вращения измеряемой детали; шкафа управления с персональным компьютером. Измерительная система позволяет измерительному устройству проводить измерение деталей. Во время измерения система посредством измерительного штифта ощупывает поверхность деталей и передает зарегистрированные прямоугольные координаты в ПО. Результаты измерений отображаются непосредственно в числовом виде, графиках, гистограммах, таблицах.
Поддержка работы машин осуществляется программным обеспечением TGear. В ходе измерений происходит расчет следующих параметров отклонений: общее отклонение профиля и боковых поверхностей; угловое отклонение линии профиля и боковых поверхностей; отклонение формы профиля и боковых поверхностей; отдельное отклонение шага; общее отклонение шага; отклонение кругового движения (радиальное биение); разность соседних шагов.
Пломбирование машин от несанкционированного доступа не предусмотрено.
Машины изготавливаются в пяти модификациях: WGT 280, WGT 400, WGT 600, WGT 850, WGT 1200 различных типоразмеров, отличающихся диапазоном измерений
Внешний вид машин представлен на рисунках 1 - 5.

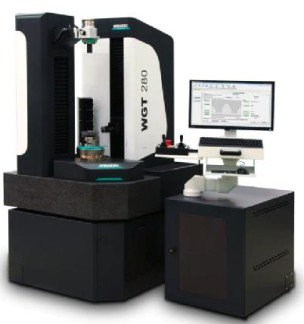

| И с ■ 1 Н I " ^1в_1 * 1 " Рисунок 1 - Общий вид машины зубоизмерительной WGT 280 | || I О Рисунок 2 - Общий вид машины зубоизмерительной WGT 400 |
| ЦР Рисунок 3 - Общий вид машины зубоизмерительной WGT 600 | Рисунок 4 - Общий вид машины зубоизмерительной WGT 850 |
| Рисунок 5 - Общий вид машины зубоизмерительной WGT 1200 | |
Машины зубоизмерительные серии WGT оснащены программным обеспечением. При помощи измерительного ПО регистрируются геометрические данные детали и анализируются результаты измерений. Возможна также обработка данных с помощью диаграмм и топографических изображений.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TGear |
| Номер версии (идентификационный номер) ПО | Не ниже 4.0 |
| Цифровой идентификатор ПО | - |
| Наименование характеристики | Значение для модификации | ||||
| WGT 280 | WGT 400 | WGT 600 | WGT 850 | WGT 1200 | |
| Диапазон межосевых расстояний, мм | от 50 до 500* | от 20 до 650 от 20 до 900* от 20 до 1200* | от 20 до 900 от 20 до 1200* | от 30 до 900 от 30 до 1200* от 30 до 1600* от 30 до 2000* | от 50 до 1200 от 50 до 1600* от 50 до 2000* |
| Диапазон диаметров измеряемого зубчатого колеса, мм | от 5 до 280 | от 5 до 400 | от 5 до 600 | от 5 до 850 | от 5 до 1200 |
| Диапазон модулей зубчатых колес, мм | от 0,5 до 15 от 0,3* до 15 | от 0,5 до 15 от 0,3* до 15 | от 0,5 до 20 от 0,3* до 20 | от 0,5 до 25 от 0,3* до 25 | от 0,5 до 30 от 0,3* до 30 |
| Диапазон угла наклона линии зуба, ° | от 0 до 90 | ||||
| Пределы допускаемой абсолютной погрешности при измерении профиля зуба, мкм | ±2 | ||||
| Пределы допускаемой абсолютной погрешности при измерении угла наклона линии зуба, мкм | ±2 | ||||
| Максимальная масса измеряемой детали, кг | 50 | 180 | 300 | 1000 | 3000 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 110±11; 240±24 50 (60) | 400±44 50 (60) | |||
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % | 20±2 от 40 до 70 | ||||
| Г абаритные размеры (длинахширинахвысота), мм, не более | 1716x1290x2021 | 1765x1388x1940 | 2022x1488x2190 | 3030x2350x2380 | 3357x2677x2672 |
| Масса, кг, не более Примечание - * - параметры, доступные оп | 1730 ционально, по запр | 1820 осу | 2200 | 6100 | 10000 |
наносится на специальную табличку на задней панели машины методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Машина зубоизмерительная серии WGT | 1 шт. |
| Мера эвольвентная и угла наклона линии зуба | 1 шт. |
| Комплект измерительных щупов | 1 шт. |
| Компьютер | 1 шт. |
| Комплект инструментов для обслуживания машины | 1 шт. |
| Программное обеспечение | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 70056-17 «Машины зубоизмерительные серии WGT. Методика поверки», утвержденному ООО «ИЦРМ» 20.09.2017 г.
Основные средства поверки:
- эвольвентные меры 1-го разряда по ГОСТ 8.181-2014;
- меры угла наклона линии зуба 1-го разряда по ГОСТ 8.181-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.181-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений параметров эвольвентных поверхностей и угла наклона линии зуба.
Техническая документация фирмы изготовителя.
