| Номер в госреестре | 70058-17 |
| Наименование СИ | Комплексы программно-технические |
| Обозначение типа СИ | АТЛАНТ |
| Изготовитель | ООО "Системы Автоматизированного Управления", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 28.12.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы программно-технические «АТЛАНТ» (далее - ПТК) предназначены для измерений входных аналоговых сигналов напряжения и силы постоянного тока, электрического сопротивления постоянному току, сигналов от термопар и термопреобразователей сопротивления, преобразований цифрового сигнала в сигналы напряжения и силы постоянного тока.
Принцип действия ПТК заключается в аналого-цифровом преобразовании сигналов напряжения и силы постоянного тока, электрического сопротивления постоянному току, сигналов от термопар и термопреобразователей сопротивления поступающих с соответствующих вычислителей, корректоров, расходомеров, счетчиков и датчиков, и других приборов, контроле полученных значений, их обработке и хранении, с последующей передачей в информационные системы, а также цифро-аналоговом преобразовании в сигналы напряжения и силы постоянного тока.
ПТК предназначены для построения на их базе систем автоматического управления (далее по тексту - САУ) основного и вспомогательного промышленного технологического оборудования и автоматизированных систем управления (далее по тексту - АСУ) производственно-технологическими комплексами, а также рассчитаны на интеграцию со смежными системами и системами вышестоящего уровня по физическим и интерфейсным линиям связи.
ПТК являются проектно-компонуемыми изделиями и представляют собой двухуровневую структуру. «Нижний уровень» реализуется на основе встраиваемых промышленных электронно-вычислительных машин (на базе контроллеров Fastwell производства ООО «САУ»). «Верхний уровень» реализуется на базе SCADA-систем.
Взаимодействие ПТК со смежными системами и системами вышестоящего уровня может осуществляться по: физическим линиям связи; последовательным каналам связи стандартов
RS-232, RS-422, RS-485; локальной сети Ethernet; модемным линиям связи; оптическим линиям связи; радиоканалу.
ПТК включают в свой состав:
- шкафы (щиты) автоматики с информационно-измерительными каналами и функциями управления технологическим оборудованием;
- автоматизированное рабочее место, выполняющее функции оперативнотехнического поста управления технологическим объектом;
- стойки серверного оборудования;
- пульт оператора;
- комплект коммуникационного оборудования.

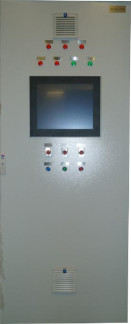

Общий вид ПТК с указанием мест пломбирования от несанкционированного доступа, представлен на рисунке 1.
ПТК имеют встроенное и внешнее программное обеспечение (далее по тексту - ПО).
Встроенное ПО реализовано аппаратно и является метрологически значимым. Влияние встроенного ПО учтено при нормировании метрологических характеристик ПТК. Внешнее ПО не является метрологически значимым.
Характеристики встроенного и внешнего ПО приведены в таблице 1.
Встроенное ПО состоит из операционной системы, входящей в ПТК, и пакета программ в автоматизированной системе с выделенной метрологической частью, обеспечивающих функционирование ПТК. С помощью стандартного персонального компьютера с установленным специализированным программным обеспечением, разработчик имеет возможность настроить ПТК на конкретный объект, чтобы обеспечить сбор, хранение и обработку данных, поступающих по каналам внешних интерфейсов. ПТК обеспечивает хранение данных в течение всего срока работы. Защита данных ПТК от несанкционированного доступа организована с помощью использования паролей и привязки исполняемого программного алгоритма к уникальному заводскому серийному номеру ЦПУ программируемого логического контроллера.
Таблица 1 - Характеристики ПО
| Идентификационные данные (признаки) | Значение | |
| встроенное ПО | внешнее ПО | |
| Идентификационное наименование ПО | Atlant vc | AtlantViewer |
| Номер версии (идентификационный номер ПО) | не ниже 1.0r | не ниже v1.000 |
| Цифровой идентификатор ПО | - | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Основные метрологические и технические характеристики ПТК приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики ПТК
| Наименование характеристики | Значение |
| Диапазон измерений силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений силы постоянного тока, % | ±0,5 |
| Диапазоны измерений напряжения постоянного тока, В | от 0 до 10 от -10 до +10 |
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений напряжения постоянного тока для диапазона от 0 до 10 В, % | ±0,5 |
| Пределы допускаемой основной приведенной (к верхнему значению диапазона измерений) погрешности измерений напряжения постоянного тока для диапазона от -10 до +10 В, % | ±0,5 |
| Диапазон измерений электрического сопротивления постоянному току, кОм | от 0 до 3 |
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений электрического сопротивления постоянному току, % | ±0,5 |
| Параметры входных импульсных сигналов: - диапазон амплитудных значений, В - длительность импульсных сигналов, мс, не менее - частота следования импульсов, Гц | от 0,008 до 50 0,06 от 1 до 1500000 |
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений частоты следования импульсов, % | ±0,5 |
| Наименование характеристики | Значение |
| Диапазоны измерений температуры при преобразовании входных сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009, °С: - с номинально-статической характеристикой Pt50, Pt100 - c номинально-статической характеристикой Cu50, Cu100 - c номинально-статической характеристикой 50П, 100П - c номинально-статической характеристикой 50М, 100М | от -200 до +850 от -50 до +200 от -200 до +660 от -180 до +200 |
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений температуры при преобразовании входных сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009, % | ±0,5 |
| Диапазоны измерений температуры при преобразовании входных сигналов от термопар по ГОСТ Р 8.585-2001, °С: - тип В - тип E - тип J - тип K - тип R - тип T | от +600 до +1800 от -100 до +1000 от -100 до +1200 от -100 до +1200 от 0 до +1700 от -100 до +400 |
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений температуры при преобразований входных сигналов от термопар по ГОСТ Р 8.585-2001, % | ±0,5 |
| Диапазон воспроизведений силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой основной приведенной (к диапазону воспроизведений) погрешности воспроизведений силы постоянного тока, % | ±0,5 |
| Диапазоны воспроизведений напряжения постоянного тока, В | от 0 до 10 от -10 до +10 |
| Пределы допускаемой основной приведенной (к диапазону воспроизведений) погрешности воспроизведений напряжения постоянного тока, % | ±0,5 |
| Пределы допускаемых дополнительных погрешностей измерений напряжения и силы постоянного тока, электрического сопротивления постоянному току, частоты следования импульсов, температуры при преобразовании входных сигналов от термопреобразователей сопротивления и термопар, вызванных изменением температуры окружающего воздуха на каждые 10 °С, в долях от пределов допускаемых основных погрешностей | 0,5 |
| Пределы допускаемых дополнительных погрешностей воспроизведений напряжения и силы постоянного тока, вызванных изменением температуры окружающего воздуха на каждые 10 °С, в долях от пределов допускаемых основных погрешностей | 0,5 |
| Напряжение питания: а)основное - от сети переменного тока частотой (50±1) Гц, В б) резервное - от сети переменного тока (50±1) Гц, В - от источника постоянного тока, В | от 187 до 242 от 347 до 402 от 187 до 242 от 20,4 до 26, 4 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % | от +15 до +25 от 30 до 80 |
| Наименование характеристики | Значение |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре +35 °С, %, не более | от -45 до +40 от -60 до +40 80 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 800x1200x2200 |
| Масса, кг, не более | 200 |
| Средняя наработка на отказ, ч | 50000 |
| Срок службы, лет, не менее | 15 |
наносится типографским способом на титульный лист руководства по эксплуатации и паспорта ПТК.
Комплект поставки представлен в таблице 3.
Таблица 3 - Комплектность ПТК
| Наименование | Количество |
| Комплекс программно-технический «АТЛАНТ» | 1 шт. |
| Методика поверки | 1 экз. |
| Паспорт | 1 экз. |
| Руководство по эксплуатации | 1 экз. |
осуществляется по документу МП 70058-17 «Комплексы программно-технические «АТЛАНТ». Методика поверки», утвержденному ООО «ИЦРМ» 09.10.2017 г.
Основные средства поверки:
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03);
- калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде 25985-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
отсутствуют.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 28.99.39-001-02905320-2017 Комплексы программно-технические «АТЛАНТ». Технические условия
| Зарегистрировано поверок | 3 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
