| Номер в госреестре | 70071-17 |
| Наименование СИ | Мерники металлические технические вертикальные 1-го класса |
| Обозначение типа СИ | МТВ-5000 |
| Изготовитель | С.П. "FABBRI-INOX" О.О.О., Молдова |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Мерники металлические технические вертикальные 1-го класса МТВ-5000 (далее -мерники) предназначены для измерений объема жидкостей.
Принцип действия мерников основан на заполнении их жидкостью до отметки, соответствующей номинальной вместимости. Измерение объема жидкости проводится методом слива или налива.
Мерники состоят из корпусов и опор. Корпуса мерников представляют собой вертикальные цилиндры с конусообразными днищами, в низших точках которых находятся выпускные патрубки с закрываемыми задвижками. В корпусе мерников вертикальных вмонтированы смотровые стекла со шкальными пластинами. Внутри нижних смотровых стекол вмонтированы держатели для термометров.
Мерники устанавливаются строго вертикально с помощью грузил. Регулировки вертикальных мерников производятся с помощью винтов, установленных на опорах.

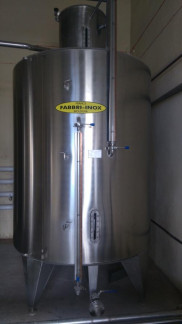

Общий вид мерников приведен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Знак поверки наносится на следующие пломбы:
1-пломба, ограничивающая доступ к опорам мерника
2-пломба, ограничивающая доступ к смотровому стеклу
3-пломба, ограничивающая доступ к люку горловины
4-пломба, ограничивающая доступ к крану сливному
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение вместимости, дм3 (л) | 5000 |
| Диапазон показаний, % от номинального значения вместимости | от 20 до 100 |
| Цена деления шкалы, дм3 (л) | 5, 10, 20, 40 |
| Класс точности мерника | 1 |
| Пределы допускаемой относительной погрешности при температуре 20 °С от номинального значения полной вместимости, % | ±0,2 |
| Цена деления шкалы, дм3(л) | 10 |
| Наименование характеристики | Значение |
| Температура рабочей жидкости, °С | от +10 до +30 |
| Температура окружающего воздуха, °С | от +10 до +30 |
| Г абаритные размеры мерника, мм, не более | |
| - диаметр | 1728 |
| - высота | 3299 |
| Масса мерника, кг, не более | 650 |
| Средний срок службы, лет | 20 |
| Давление на основании через опоры, кг/см2 | 19 |
наносят на этикетки, установленные на корпусе мерников и на титульные листы паспортов типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Мерники металлические технические вертикальные 1-го класса МТB-5000 с заводскими номерами 2167.001, 2167.002, 586.002, 568.003 | 4 |
| Опорная пластина | 1 |
| Лестница | 1 |
| Паспорт | 1 |
осуществляется по ГОСТ 8.633-2013 «ГСИ. Мерники металлические. Методика поверки». Основные средства поверки:
эталонные мерники 1 - го разряда по ГОСТ 8.470, номинальной вместимостью 100, 200 дм , с погрешностью, не превышающей ± 0,02 %,;
эталонные стеклянные колбы 1-го класса точности по ГОСТ 1770; эталонные пипетки на полный слив вместимостью до 0.1 дм по ГОСТ 29227; термометры по ГОСТ 28498; штангенциркуль по ГОСТ 166; уровень по ГОСТ 9392.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на пломбы, ограничивающие доступ к узлам регулировки и измерительным устройствам мерника (люк горловины, кран сливной, крышку смотрового стекла термометра, смотровые стекла, место присоединения переливной трубы) и на свидетельство
о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
Эксплуатационная документация изготовителя.
