Преобразователи точки росы Easidew, 70078-17

Назначение

Преобразователи точки росы серии Easidew (далее по тексту - преобразователи) предназначены для непрерывных измерений температуры точки росы в газовых и жидких средах.

Описание

Принцип действия преобразователей основан на сорбционном методе измерения температуры точки росы. Сенсор влажности преобразователей состоит из трех слоев, размещенных на керамической подложке: двух пористых проводящих слоев, разделенных активным адсорбирующим слоем. Тем самым сенсор влажности представляет собой миниатюрный конденсатор. Молекулы воды из анализируемого газа свободно проникают сквозь проводящий слой в адсорбирующий. Молекулы воды обладают высоким дипольным моментом, поэтому их присутствие в адсорбирующем слое изменяет диэлектрическую проницаемость среды между проводящими слоями (обкладками конденсатора), тем самым изменяя ёмкость конденсатора.

Преобразователи выпускаются в нескольких модификациях, которые различаются типом корпуса, комплектацией и видом взрывозащиты:

Easidew Transmitter - базовая модификация преобразователя;

Easidew I.S. - модификация преобразователя для применения во взрывоопасных средах (вид взрывозащиты - искробезопасная цепь);

Easidew PRO I.S. - взрывозащищенный преобразователь (вид взрывозащиты -искробезопасная цепь), имеющий корпус повышенной прочности;

Easidew PRO XP - взрывозащищенный преобразователь (вид взрывозащиты -взрывонепроницаемая оболочка);

Easidew Online - состоит из преобразователя Easidew Transmitter и блока электроники с дисплеем и клавиатурой для настройки порогового реле;

Promet I.S. - взрывозащищенный преобразователь (вид взрывозащиты -искробезопасная цепь) с блоком электроники, размещаемым в безопасной зоне, с дисплеем и клавиатурой для настройки порогового реле;

Liquidew I.S. - взрывозащищенный преобразователь (вид взрывозащиты -искробезопасная цепь) для измерений в жидких средах с блоком электроники, размещаемым в безопасной зоне, с дисплеем и клавиатурой для настройки порогового реле;

PURA - преобразователь для измерений следовой влаги в сверхчистых газах.

Преобразователи выпускаются в исполнениях H, M и L, отличающихся диапазоном измерений температуры точки росы.

Преобразователи различаются конструктивным исполнением: погружные (Easidew Transmitter, Easidew I.S., Easidew PRO I.S., Easidew PRO XP, Easidew Online, Promet I.S., Liquidew I.S.) и проточные (Pura).

Преобразователи модификаций Easidew I.S., Easidew PRO I.S., Promet I.S., Easidew PRO XP, Liquidew I.S. имеют сертификаты соответствия требованиям Технического регламента таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», а также сертификаты ATEX и IECEx.

Преобразователи имеют возможность монтажа непосредственно в поток (на трубопровод) или в комплекте с блоком отбора пробы (измерительной камерой), который поставляется отдельно (дополнительное оборудование).

Преобразователи, в зависимости от условий и способов применения, могут комплектоваться дополнительными принадлежностями или входить в комплект поставки анализаторов и систем для определения влажности.

Блок электроники с дисплеем и клавиатурой для настройки порогового реле предназначен для локального отображения измеренных преобразователем значений, а также для передачи данных в систему управления. Для интеграции с системой управления предусмотрен линейный токовый выход 4.. .20 мА, цифровой порт RS232 или RS485, а также релейные выходы

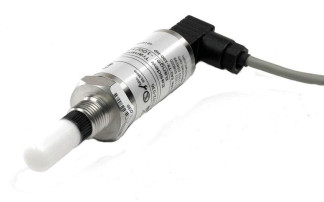

Общий вид преобразователей и обозначение места нанесения знака поверки представлены на рисунках 1 - 7. Пломбировка преобразователей от несанкционированного доступа не предусмотрена.

Программное обеспечение

Программное обеспечение (далее - ПО) преобразователей - встроенное, предназначено для обеспечения работы преобразователей в соответствии с их техническими и метрологическими характеристиками. Метрологические характеристики преобразователей оценены с учетом влияния на них встроенного ПО. Встроенное ПО по уровню защиты ПО средства измерения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий», согласно Р 50.2.077-2014, и не требует специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных изменений метрологически значимой части ПО СИ и измеренных данных.

Встроенная версия ПО указана на наклейке на электронной плате внутри корпуса преобразователей. Идентификационные данные встроенного ПО преобразователей приведены в таблице 1.

Таблица 1

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на шильд на корпусе преобразователя методом шелкографии и на титульный лист эксплуатационной документации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 70078-17 «Преобразователи точки росы серии Easidew. Методика поверки», утвержденному Восточно-Сибирским филиалом ФГУП «ВНИИФТРИ» 07.07.2017 г.

Основные средства поверки:

Генератор влажного газа Michell Instruments модификации VDS-3, ГР № 48434-11. Диапазон температуры точки росы от минус 100 до плюс 20 °С. Пределы допускаемой абсолютной погрешности при воспроизведении температуры точки росы ± 0,2 °С.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус преобразователя (рис. 1-7).

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений влажности газов».

Техническая документация Фирмы «Michell Instruments Ltd», Великобритания.
