| Номер в госреестре | 70079-17 |
| Наименование СИ | Генераторы давлений |
| Обозначение типа СИ | ГД |
| Изготовитель | АО "Ульяновское КБ приборостроения" (УКБП), г.Ульяновск |
| Год регистрации | 2017 |
| Срок свидетельства | 29.12.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы давлений ГД (далее - генераторы) предназначены для измерений абсолютного давления, барометрической высоты, приборной скорости и числа Маха М и автоматического ввода в объект контроля сигналов давления. Генераторы предназначены для проведения регламентированных форм обслуживания и ремонта аэрометрических комплексов, систем и приборов в лабораторных и полевых условиях в автоматизированном, автоматическом и ручном режимах.
Принцип действия генераторов основан на измерении периода длительности импульсов датчиков давления, от изменения давления, на входе датчиков давления.
Измерители состоят из следующих составных частей:
- блок измерений ГД.
Измерители обеспечивают измерение основных и дополнительных параметров:
Основные параметры:
по каналу абсолютного давления (Рс):
- давление в единицах: гПа, мм рт.ст., мм вод.ст., кгс/см2; по каналу абсолютного давления (Рп):
- давление в единицах: гПа, мм рт.ст., мм вод.ст., кгс/см2.
Дополнительные параметры, канал (Рд):
- динамическое давление (Рд = Рп - Рс);
- барометрическая высота Н, как функция абсолютного давления (Н = f (Рс)), в единицах: м, фут.
- приборная скорость (Упр = f (Рд));
- число Маха М (М = f (Рд/Рс).

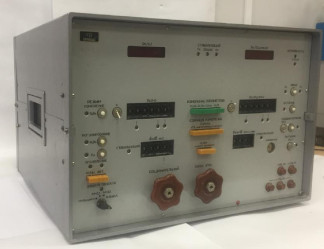

Общий вид средства измерений представлен на рисунке 1.
Место пломбировки
М
Место пломбировки
<3
Место пломбировки
М
Общий вид средства измерений, вид сзади представлен на рисунке 2.
Пломбирование производится на передней и задней сторонах генераторов, указанных на рисунке 1 и 2.
отсутствует.
Основные и дополнительные метрологические и технические характеристики генераторов приведены в таблицах 1, 2,3.
Таблица 1 - Метрологические характеристики генераторов, диапазоны и допуски измерений основных параметров_
| Пределы допускаемой | Пределы допускаемой абсолютной дополнительной | |||
| Параметр | Диапазон измерения, | абсолютной основной | погрешности давления, | |
| гПа (мм. рт. ст.) | погрешности, гПа (мм. рт. ст.) | при отклонении от нормальных условий гПа (мм рт. ст.) | ||
| Абсолютное давление (Рс) | от 6,65 до 400 | ±0,27 | ±0,53 | ±0,53 |
| (от 5 до 300) | (±0,21) | (±0,40) | (±0,40) | |
| от 400 до 1333 | ± 0,37 | ±0,53 | ±0,53 | |
| (300 до 1000) | (±0,28) | (±0,40) | (±0,40) | |
| от 6,65 до 400 | ±0,27 | ±0,53 | ±0,53 | |
| Абсолютное давление (Рп) | (от 5 до 300) | (±0,21) | (±0,40) | (±0,40) |
| от 400 до 1333 (300 до 1000) | ±0,37 (±0,28) | ±0,53 (±0,40) | ±0,53 (±0,40) | |
| от 1333 до 2800 | ±0,73 | ±0,94 | ±0,94 | |
| (от 1000 до 2100) | (±0,55) | (±0,71) | (±0,71) | |
| Наименование характеристики | Значение характеристики |
| Барометрическая высота, Н: м фут | от - 500 до + 32000 от - 1640 до + 105000 |
| Приборная скорость, Упр: км/ч миля/ч | от 50 до 1700 от 27 до 920 |
| Число Маха, М | от 0,2 до 3,0 |
| Таблица 3 - Основные технические характеристики генераторов | |
| Электрическое питание генератора: - напряжение постоянного тока, В - напряжение переменного тока, В - частота, Гц Потребляемая мощность, не более: - по цепи питания постоянным током напряжением 27 В, Вт - по цепи питания переменным током напряжением 115 В, частота 400 Гц, В • А | от 24,0 до 29,4 от 108 до 119 от 380 до 420 220 40 |
| Габаритные размеры генератора ГД (длина-ширина-высота), мм | 430 х 480 х 188 |
| Масса генератора (без монтажных деталей) не более, кг | 31 |
| Условия эксплуатации: - температура окружающего воздуха, °С - нормальные условия измерений, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа при пониженном атмосферном давлении гПа (мм. рт. ст.) | от - 30 до + 50 от + 15 до + 25 до 98 от 84,0 до 106,7 598,5 (450) |
| Средний срок службы, лет, не менее | 12 |
| Средняя наработка на отказ, ч, не менее | 20 000 |
наносится на титульные листы эксплуатационной документации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование и код изделия | Обозначение документа | Количество |
| Генератор давления ГД в составе: - ГД | 6Х2.768.043 | 1 |
| - жгут Ш1 | 6Х6.640.147 | 1 |
| - жгут Ш2 | 6Х6.640.148 | 1 |
| - шланг | 6Х6.453.027 | 1 |
| - шланг | 6Х6.453.027-01 | 2 |
| - шланг | 6Х6.453.027-02 | 5 |
| Наименование и код изделия | Обозначение документа | Количество |
| - шланг | 6Х6.453.027-03 | 5 |
| - шланг | 6Х6.453.027-04 | 1 |
| - шланг | 6Х6.453.027-05 | 2 |
| - шланг | 6Х6.453.027-06 | 1 |
| - шланг | 6Х6.453.027-07 | 1 |
| - шланг | 6Х6.453.027-08 | 1 |
| - штуцер | 6Х6.454.041 | 1 |
| - штуцер | 6Х6.454.051 | 1 |
| - штуцер | 6Х6.454060 | 1 |
| - хомутик | 6Х6.462.027 | 6 |
| - хомутик проволочный | 6Х8.665.156 | 8 |
| - фильтр | 6Х5.888.009 | 2 |
| - вставка плавкая ВП1-1 5,0 А | 5 | |
| - вставка плавкая ВП1-1 2,0 А | 20 | |
| - фильтр | 6Х5.888.008 | 20 |
| - прокладка | 6Х8.683.472 | 3 |
| - отвертка 7810-0082 | 1 | |
| Паспорт ГД | 6Х2.768.043 ПС | 1 |
| Руководство по эксплуатации | 6Х2.768.043 РЭ | 1 |
| Методика поверки | №120-20-053-2017 | 1 |
осуществляется по документу №120-20-053-2017 «ГСИ. Генераторы давлений ГД. Методика поверки», утвержденному ФБУ «Ульяновский ЦСМ» 15 июня 2017 г.
Основные средства поверки:
- манометр абсолютного давления типа МПА-15 (Госреестр № 4222-74);
- частотомер электронно-счетный с преобразователями (Госреестр № 5480-76);
- секундомер СОСпр-2б-2 (Госреестр №2231-72).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт генератора.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.802-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений давления до 250 МПа
ГОСТ Р 840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-106 Па.
Технические условия 6Х2.768.043 ТУ - 2001 Генератор давлений ГД. Технические условия.
