| Номер в госреестре | 70084-17 |
| Наименование СИ | Датчики температуры |
| Обозначение типа СИ | ДТ |
| Изготовитель | ООО "Ливенка", г.Ливны |
| Год регистрации | 2017 |
| Срок свидетельства | 29.12.2027 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики температуры ДТ (далее - датчики) предназначены для измерений температуры жидких и газообразных сред, сыпучих веществ, а также твердых тел, не агрессивных к материалу корпуса и передачи результатов измерений во внешние устройства.
Принцип действия датчиков основан на зависимости сопротивления чувствительного элемента (ЧЭ) от температуры измеряемой среды.
Датчики делятся на модификации без измерительного преобразователя (ИП) и с ИП. Датчики без ИП состоят из ЧЭ (Pt100, Pt500, Pt1000) и внутренних соединительных проводов, помещенных в защитном корпусе и образующих первичный преобразователь (ПП). Датчики с ИП состоят из ПП (Pt100) и ИП, предназначенных для формирования аналогового и/или цифрового сигнала, размещенных в металлическом корпусе с крышкой.
Датчики изготавливаются в различных исполнениях, отличающихся друг от друга конструктивным исполнением корпуса ПП и ИП, применяемым ИП и выходными сигналами (ИП 0304 (4 до 20 мА+Hart или RS-485), ИП 205 (от 4 до 20 мА), Плата 1039.06.00.00 (RS-485), Плата 1663.04.00.00 (от 4 до 20 мА), Плата 1051.01.01.00-01 (RS-485)), типом номинальной статическая характеристики (НСХ) по ГОСТ 6651-2009, диапазоном измеряемых температур, диапазоном рабочей температуры окружающей среды и исполнением по взрывозащите.
Условное обозначение датчиков:
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| ДТ- | Х | Х | Х | Х | Х | Х | Х | Х | Х |
1 - Условное обозначение датчиков;
2 - Вид взрывозащиты;
3 - Подключение к внешним устройствам;
4 - Вид корпуса;
5 - Вид первичного преобразователя;
6 - Тип кабельного ввода /диаметр металлорукава/уплотнения/длина кабеля;
7 - Погрешность измерения;
8 - Температура измеряемой среды;
9 - Климатическое исполнение;
10 - Тип чувствительного элемента.

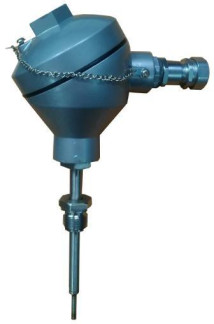

Общий вид датчиков представлен на рисунке 1.
8 9
Рисунок 1 - Общий вид датчиков 1, 2, 3 - ДТ-*-*-10-1-...; 4 - ДТ-*-*-9-3-...; 5 - ДТ-*-*-1-1-...; 6 - ДТ-*-*-4-2-...;
7 - ДГ-*-*-5-2-...; 8 - ДТ-*-*-6-2-...; 9 - ДТ-*-*-8-5-...; 10 - ДТ-*-*-7-2-...; 11 - ДТ-*-*-4-7-...; 12 - ДТ-*-*-4-4-...; 13 - ДГ-*-*-14-5-... .
Пломбирование датчиков не предусмотрено.
Датчики, имеющие выходные сигналы RS-485, имеют встроенное ПО Therm_Sensor_V1.01_.hex, которое устанавливается (прошивается) в памяти ИП при изготовлении, в процессе эксплуатации данное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
ПО предназначено для: сбора, преобразования, обработки, и передачи измерительной информации о температуре измеряемой среды.
Нормирование метрологических характеристик датчиков проведено с учетом влияния ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Идентификационные данные ПО приведены в таблице 1.
| Идентификационные данные ПО | Значение |
| Идентификационное наименование ПО | Therm Sensor V1.01 .hex |
| Номер версии ПО, не ниже | V1.01 |
| Цифровой идентификатор ПО | -* |
| * Данные не доступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после сборки датчика. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Условное обозначение номинальной статической характеристики (НСХ) по ГОСТ 6651-2009/МЭК 60571 | Pt100; Pt500; Pt1000 |
| Диапазон измерений температуры*, °С | от -60 до +270 |
| Класс допуска для датчиков без ИП по ГОСТ 6651-2009/МЭК 60571 | А, B |
| Пределы приведенной погрешности к диапазону измерений для датчиков с ИП, % | ±0,15; ±0,25; ±0,5; ±1; ±1,5 |
| Пределы абсолютной погрешности измерения для датчиков с ИП, °С | ±0,2; ±0,4; ±0,5; ±1,0; ±1,5; ±2,0 |
| Минимальная глубина погружения, мм | 10 |
| Время термической реакции, с, не более | 25 |
| Максимальный измерительный ток, мА | 1 |
| * Указан нижний и верхний пределы диапазона измерений, конкретный диапазон измерений определяется при заказе из ряда, установленного в технической документации изготовителя. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Номинальное значение напряжение питания, В: - для датчиков с выходным сигналом от 4 до 20 мА - для датчиков с выходным сигналом RS-485 | 24 от 7 до 12 |
| Потребляемая мощность, Вт, не более | 0,8 |
| Электрическая прочность изоляции, В | 500 |
| Сопротивление изоляции электрических цепей относительно корпуса, МОм, не менее | 20 |
| Габаритные размеры ПП, мм, не более: - диаметр ПП - длинна ПП | 4, 8, 10 от 20 до 2000 |
| Габаритные размеры датчика с ИП, мм, не более: - диаметр - длинна | 100 от 20 до 2200 |
| Масса, кг, не более | 3 |
| Рабочая температура окружающей среды*, °С | от -60 до +85 от -40 до +50 от -40 до +85 от -60 до +50 от -55 до +50 от -50 до +50 |
| Продолжение таблицы 3 | |
| 1 | 2 |
| Степень защиты по ГОСТ 14254-2015 | IP 67 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 70000 |
| Маркировка взрывозащиты | Exd-1ExdIICT6; 1ExdПСT6Х; Exi a-0Exi aПВТ6X |
| * Конкретный диапазон рабочей температуры окружающей среды определяется при заказе. | |
наносится на датчик любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость, и на титульном листе руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность датчиков
| Наименование | Обозначение | Количество |
| Датчик температуры | ДТ* | 1 шт. |
| Руководство по эксплуатации | 1039.00.00.00 РЭ | 1 экз. |
| Методика поверки | 1039.00.00.00 МП | 1 экз. |
| * Обозначение датчиков в зависимости от заказа | ||
осуществляется по документу 1039.00.00.00 МП «Датчики температуры ДТ. Методика поверки» утвержденному ЗАО КИП «МЦЭ» 29.09.2017 г.
Основные средства поверки:
- термостаты переливные прецизионные ТПП-1, рег. № 33744-07;
- калибраторы температуры КТ-1, рег.№ 29228-11;
- рабочий эталон 3-го разряда по ГОСТ 8.558-2009 (термометр сопротивления платиновый вибропрочный ТСПВ, рег. № 50256-12);
- измеритель температуры многоканальный прецизионный МИТ8, рег. № 19736-11;
- калибратор тока mAcal-R, рег. № 16526-08.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых датчиков с требуемой точностью.
Знак поверки наносится в соответствующий раздел руководства по эксплуатации.
приведены в эксплуатационном документе.
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытания
ТУ 4389-269-05806720-2010 «Датчики температуры ДТ. Технические условия»
