| Номер в госреестре | 70085-17 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический теплоизолированный |
| Обозначение типа СИ | РГС-2,5 |
| Изготовитель | ООО "Самарский завод нефтяного резервуарного оборудования", г.Самара |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический теплоизолированный РГС-2,5 предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуара - стальной горизонтальный цилиндрический теплоизолированный, номинальной вместимостью 2,5 м .
Резервуар представляет собой стальную конструкцию, состоящую из цилиндрической стенки с наружной теплоизоляцией и двух эллиптических отбортованных днищ. Цилиндрическая стенка резервуара выполнена из стали марки 09Г2С-14.
Заполнение и выдача продукта осуществляются через приемно-раздаточные устройства расположенные в верхней и нижней части резервуара.
Резервуар стальной горизонтальный цилиндрический теплоизолированный РГС-2,5 № 41003 расположен на площадке системы измерений количества и показателей качества нефти ООО «ЗАРУБЕЖНЕФТЬ-добыча Харьяга», центральный пункт сбора нефти, Харьягинское месторождение, Ненецкий автономный округ.

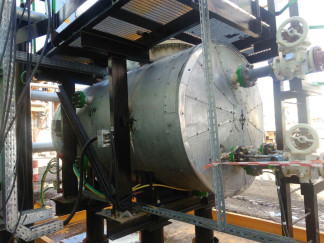

Общий вид резервуара стального горизонтального цилиндрического теплоизолированного РГС-2,5 представлен на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| РГС-2,5 | |
| Заводской номер резервуара | |
| 41003 | |
| Номинальная вместимость, м3 | 2,5 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,5 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| РГС-2,5 | |
| Заводской номер резервуара | |
| 41003 | |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | -53 до +34 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 25 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический теплоизолированный. | РГС-2,5 | 1 шт. |
| Резервуар стальной горизонтальный цилиндрический теплоизолированный. Паспорт. | РГС-2,5 | 1 экз. |
| Г радуировочная таблица | 1 экз. | |
| Методика поверки | МП 0638-7-2017 | 1 экз. |
осуществляется по документу МП 0638-7-2017 «Инструкция. ГСИ. Резервуар стальной горизонтальный цилиндрический теплоизолированный РГС-2,5. Методика поверки», утвержденному ФГУП ВНИИР 04 сентября 2017 г.
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- система лазерная координатно-измерительная сканирующая Leica ScanStation P20 (регистрационный номер 55020-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
отсутствуют.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости;
ТУ 3615-006-76785133-2014. Сосуды и емкости стальные сварные, работающие под давлением до 12,0 Мпа (120 кгс/см2) и объемом до 200 м3. Технические условия.
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 22.11.2024 |
