| Номер в госреестре | 70087-17 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | PS 2010 |
| Изготовитель | Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест"), Нижегородской обл., г. Саров |
| Год регистрации | 2017 |
| Срок свидетельства | 29.12.2027 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчик давления PS2010 (далее - датчик) предназначен для измерений переменного (импульсного) давления в жидких и газообразных средах.
Принцип действия датчика основан на использовании прямого пьезоэлектрического эффекта. Измеряемое давление воздействует на мембрану датчика, деформация которой передается на пьезокерамический чувствительный элемент, генерирующий электрический заряд, пропорциональный воздействующему давлению. Встроенный усилитель датчика преобразует заряд в выходное напряжение.
Датчик представляет собой неразъемную сварную конструкцию из нержавеющей стали с чувствительным элементом из пьезокерамики ЦТС-19 и встроенным усилителем, обеспечивающим согласование высокого импеданса пьезоэлемента с низкоомным входом регистрирующей аппаратуры. Датчик имеет встроенный кабель с герметичной заделкой, оканчивающейся розеткой соединителя СНЦ23-10/18Р-13-В. Корпус датчика (без соединителя) имеет степень защиты от внешних воздействий IP67 по ГОСТ 14254. Защитная сетка, входящая в комплект поставки, предназначена для снижения пироэффекта при измерениях в низкочастотной области.

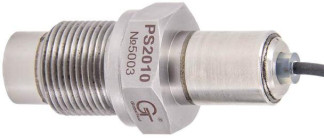

Внешний вид датчика представлен на рисунках 1 а) и б). Внешний вид защитной сетки из комплекта поставки датчика представлен на рисунке 2.
отсутствует.
Технические характеристикиТаблица 1 - Метрологические характеристики | |
| Наименование характеристики | Значение |
| Диапазон измеряемых давлений, кПа | от 0 до 150 |
| Номинальное значение коэффициента преобразования, мВ/кПа | 20 ±15 |
| Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности измерений давления, % | ±3 |
| Отклонение номинального значения коэффициента преобразования от паспортного значения в течение года, %, не более | 10 |
| Рабочий диапазон частот, Гц | от 0,05 до 2500 |
| Неравномерность частотной характеристики, % | ±15 |
| Полярность выходного сигнала | положительная |
| Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур, % на каждые 10 °С | ±2 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +21 до +25; от 30 до 80; от 84,0 до 106,7 |
| Таблица 2 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Выходное сопротивление, Ом, не более | 500 |
| Постоянный ток питания датчика , мА | от 2 до 20 |
| Напряжение питания датчика от внешнего источника постоянного тока, В | от 15 до 30 |
| Уровень постоянного напряжения на выходе, В | от 8 до 11 |
| Потребляемая мощность, мВт, не более | 650 |
| Габаритные размеры: - диаметр, мм, не более - длина (без кабеля), мм, не более - длина кабеля, м | 32; 67; (2 ±0,1)* |
| Масса, кг, не более: - без кабеля - с кабелем | 0,15 0,43 |
| Степень защиты корпуса датчика (без соединителя) от внешних воздействий по ГОСТ 14254 | IP67 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -40 до +125 |
| Прочен к воздействию: - пикового ударного ускорения амплитудой до 100 м/с и длительностью импульса от 5 до 15 мс; - относительной влажности воздуха до 98 % при температуре + 25 °С | |
| Г арантийный срок хранения с момента изготовления 42 месяца | |
| Гарантийный срок эксплуатации с момента поставки заказчику 36 месяцев | |
| * Длина кабеля определяется заказчиком. Датчик с длиной кабеля (2 ±0,1) м поставляется по умолчанию | |
наносят на корпус датчика с помощью лазерной маркировки, на титульные листы паспорта АБКЖ.433643.004 ПС и руководства по эксплуатации АБКЖ.433643.004 РЭ типографским способом.
Таблица 3 - Комплект поставки
| Наименование | Обозначение | Количество, шт. |
| Датчик давления PS2010 | АБКЖ.433643.004 | 1 |
| Уплотнительное кольцо | АГТ-Л.110.017-01 | 1 |
| Сетка защитная посеребренная | Shure RK143G | 1 |
| Фланец | АГТ-Л.478.011 | 1 |
| Шпилька М2 х 10 | 2 | |
| Датчик давления PS2010. Паспорт | АБКЖ.433643.004 ПС | 1 |
| Датчик давления PS2010. Методика поверки | АБКЖ.433643.004 МП | 1 |
| Датчик давления PS2010. Руководство по эксплуатации | АБКЖ.433643.004 РЭ | поставляется на партию более 10 шт. |
осуществляется по документу АБКЖ.433643.004 МП «Датчик давления PS2010. Методика поверки», утвержденному ФГУП «РФЯЦ-ВНИИЭФ» 20 сентября 2017 года.
Основные средства поверки: эталон единицы импульсного давления в диапазоне значений от 1 до 1000 кПа по ГОСТ Р 8.801-2012 в составе: установки импульсного давления Импульс-1, ПГ ± (0,25 - 0,1) %, рег. № 55429-13.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт.
приведены в эксплуатационном документе.
ГОСТ Р 8.801-2012 ГСИ. Государственная поверочная схема для средств измерений
2 7 14
переменного давления в диапазоне от 110 до 2,5 10 Па для частот от 5-10" до 110 Гц и длительностей от 110-5 до 10 с при постоянном давлении до 5 106 Па
АБКЖ.433643.004 ТУ Датчик давления PS2010. Технические условия
