| Номер в госреестре | 70088-17 |
| Наименование СИ | Датчики температуры |
| Обозначение типа СИ | ДТ-П100-М8 |
| Изготовитель | АО "НПО "СПАРК", г.С.-Петербург |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики температуры ДТ-П100-М8 (далее - датчики) предназначены для измерений температуры различных сред.
Принцип действия датчиков основан на свойстве платины изменять электрическое сопротивление с изменением температуры.
Конструктивно изделие состоит из корпуса и помещенного внутри него миниатюрного датчика температуры HEL-705-T-1-12-C1 ф. Honeywell International. Чувствительным элементом датчика температуры HEL-705-Т-1-12-С1 является платина. Чувствительный элемент меняет свое сопротивление пропорционально изменению температуры. На корпусе расположен соединительный разъем для подключения удлинительного кабеля. Маркировка, содержащая наименование изделия и серийный номер, нанесена на корпус изделия методом лазерной гравировки.

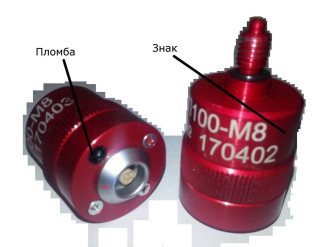

Общий вид датчика и места для нанесения пломбы для защиты от несанкционированного доступа и знака поверки приведены на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений температуры, °С | от 0 до +100 |
| Тип первичного преобразователя | Pt100 а=0,00385 °С-1 по ГОСТ 6651-2009 |
| Номинальное сопротивление при 0 °С, Ом | 100±0,12 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±(0,3+0,005-ltl) |
| Рекомендуемый измерительный ток, мА | 1 |
| Примечание: t- текущее значение температуры, °С | |
Таблица 2 - Общие технические характеристики
| Наименование характеристики | Значение |
| Г абаритные размеры, мм, не более диаметр х длина | 32 х 60 |
| Масса, кг, не более | 0,08 |
| Схема подключения | 4-х проводная |
| Условия эксплуатации: - диапазон температуры окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +25 °С, % - диапазон атмосферного давления, кПа | от 0 до +100 до 98 (без конденсации) от 86,6 до 106,7 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 15 20000 |
наносят на титульный лист эксплуатационной документации типографическим способом. Комплектность средства измерений
Таблица 3 - Комплектность датчика
| Наименование | Обозначение | Количество |
| Датчик температуры ДТ-П100-М8 | СПАН.405211.001 | 1 шт. |
| Жгут соединительный | СПАН.685691.057 | 1 шт. |
| Упаковочный кейс | К-805 | 1 шт. |
| Модуль интерфейсный для проведения поверки | VIP-2/SC/HD15SUB/F | 1 шт. |
| Паспорт | СПАН.405211.002 ПС | 1 экз. |
| Руководство по эксплуатации | СПАН.405211.002 РЭ | 1 экз. |
| Методика поверки | СПАН.405211.002 МП | 1 экз. |
осуществляется по документу СПАН.405211.002 МП «Датчики температуры ДТ-П100-М8. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 28 сентября 2017 г. Основные средства поверки:
- термометр сопротивления платиновый эталонный ЭТС 100 3-го разряда, регистрационный номер в Федеральном информационном фонде средств измерений № 19916-10;
- преобразователь сигналов ТС и ТП «Теркон», регистрационный номер в Федеральном информационном фонде средств измерений № 23245-08;
- камера климатическая, диапазон поддержания температуры от 0 до +100 °С, отклонение от заданного значения температуры 0,5 °С, нестабильность поддержания ±1 °С;
- мегомметр Е6-24/1, регистрационный номер в Федеральном информационном фонде средств измерений № 47135-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на свидетельство о поверке, паспорт и /или на датчик.
приведены в эксплуатационном документе.
ГОСТ 8.558 - 2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Технические условия СПАН.405211.002 ТУ
