| Номер в госреестре | 70090-17 |
| Наименование СИ | Измерители-регуляторы температуры |
| Обозначение типа СИ | DIGITRACE |
| Изготовитель | Компания "Pentair Thermal Management Belgium NV", Бельгия; Компания "nVent Thermal Belgium" NV, Бельгия |
| Год регистрации | 2017 |
| Срок свидетельства | 29.12.2022 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители - регуляторы температуры DIGITRACE модификации TCONTROL-CONT-03, TCON-CSD/20, НТС-915-CONT (далее - приборы) предназначены для измерений и преобразования выходных сигналов первичных измерительных преобразователей (термопреобразователей, датчиков с выходным унифицированным сигналом) и отображения на цифровом дисплее текущего значения температуры, а также для управления релейными выходами и внешними электрическими цепями в системах автоматического контроля и сигнализации превышения пороговых значений.
Принцип действия приборов основан на измерении и преобразовании сигнала от первичных преобразователей температуры. Сигнал от первичных преобразователей линеаризуется, масштабируется, преобразуется в цифровой код и индицируется на встроенном дисплее, а также в выходной сигнал силы или напряжения постоянного тока модификации TCONTROL-CONT-03.
Приборы в зависимости от исполнения могут иметь релейные или логические выходы, независимую уставку и гистерезис для обеспечения высокоточного управления локальными или удаленными нагрузками в полном диапазоне измерений. Работой прибора управляет микропроцессор. Программирование и доступ к информации осуществляется с помощью мембранных кнопок.
Конструктивно приборы выполнены в прямоугольном корпусе. На передней панели расположены кнопки управления, светодиодная индикация и дисплей. На задней стороне корпуса установлены клеммы подключения первичных преобразователей, напряжения питания, управляющих выходов, клеммы интерфейса.
Модификации различаются метрологическими характеристиками, габаритными размерами, лицевой панелью. Приборы модификации НТС-915-CONT при подключении токовых клещей выполняют индикацию значений тока нагрузки и утечки тока на землю и могут использоваться с ограничителем НТС-915-LIM, диапазон уставки температуры от +50 до +450 °С. Приборы модификации TCONTROL-CONT-03 имеют исполнения TCONTROL-CONT-03, TCONTROL-CONT-03/МА, TCONTROL-CONT-03/COM, TCONTROL-CONT-03/COM A, различающиеся типом выходного сигнала.

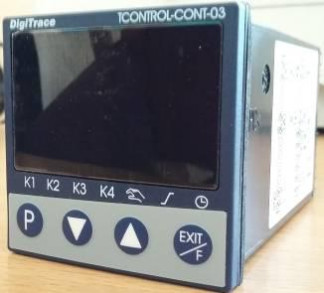

Общий вид приборов представлен на рисунке 1.
Пломбировка корпуса от несанкционированного доступа не предусмотрена.
к»
Прибор функционирует под управлением встроенного специального программного обеспечения. Программное обеспечение осуществляет функции сбора, обработки, хранения, передачи и представления измерительной информации.
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||
| Модификация | TCONTROL-CONT-03 | TCON-CSD/20 | НТС-915-CONT |
| Идентификационное наименование ПО | - | - | - |
| Номер версии (идентификационный номер) ПО модификаций | 01.09 | 3.02 | V1.01.53 |
Таблица 2 - Метрологические характеристики приборов TCONTROL-CONT-03, TCONTROL-CONT-03/МА, TCONTROL-CONT-O3/COM, TCONTROL-CONT-03/COM A_
| Элемент на входе | Диапазон измерений | Пределы допускаемой основной погрешности, приведенной к диапазону измерений, %2) |
| Типы первичных преобразователей | ||
| 1 | 2 | 3 |
| Т ермопреобразователи сопротивления | ||
| Pt100 | от -200 до +850 °С | ±0,4 (2-х проводная схема); ±0,1 (3-х проводная схема) |
| Pt1000 | от -200 до +850 °С | ±0,2 (2-х проводная схема); ±0,1 (3-х проводная схема) |
| Термопары (ГОСТ Р 8.585-2001) 1j | ||
| тип J | от -200 до +1200 °С | ±0,25 |
| тип T | от -200 до +400 °С | |
| тип K | от -200 до +1372°С | |
| тип E | от -200 до +900 °С | |
| тип N | от -100 до +1300°С | |
| тип S | от 0 до +1768 °С | |
| тип R | от 0 до +1768 °С | |
| тип B | от +300 до +1820 °С | |
| Датчик с унифицированным вых. сигналом силы постоянного тока | 0(4) -20 мА | ±1 |
| Датчик с унифицированным вых. сигналом напряжения постоянного тока | 0(2)-10 В | ±1 |
| Выходной сигнал силы постоянного 4) тока | 0-20 мА; 4-20 мА | ±0,5 |
| Выходной сигнал напряжения 4) постоянного тока | 0-10 В; 2-10 В | ±0,5 |
Продолжение таблицы 2_
Примечания:
1) Номинальная статическая характеристика термопар L, U, С, D отличается от приведенной в ГОСТ Р 8.585-2001 и соответствует DIN 43760-1987: тип L (Fe-CuNi), диапазон преобразования в температурном эквиваленте от -200 до +900 °C; тип U (Cu-CuNi), диапазон от -200 до +600 °С, тип C (W5Re-W26Re), диапазон от 0 до +2320 °С; тип D (W3Re-W25Re), диапазон от 0 до +2495 °С; W3Re-W26Re), диапазон от 0 до +2400 °С, погрешность преобразования прибором ±0,25 %;
2) Погрешность нормирована без учета первичных преобразователей;
3) Пределы допускаемой дополнительной погрешности, приведенной к диапазону измерений, вызванной отклонением температуры от (+20±5) °С на 10 °С для канала измерений термопар и датчиков с унифицированным сигналом - ±0,1 %, для термопреобразователей сопротивления -
±0,05 %;
4) Настраиваемый выходной сигнал предусмотрен в модификациях TCONTROL-CONT-03/МА, TCONTROL-CONT-03/COM A.
Таблица 3 - Основные технические характеристики приборов TCONTROL-CONT-03, TCONTROL-CONT-03/МА, TCONTROL-CONT-Q3/COM, TCONTROL-CONT-03/COM a
| Наименование характеристики | Значение | |||
| Исполнения модификации TC0NTR0L-C0NT-03 | TCONTROL- C0NT-03 | TCONTROL- CONT- | TCONTROL- CONT- | TCONTROL- CONT- |
| 03/МА | 03/C0M | 03/C0M А | ||
| 1 | 2 | 3 | 4 | 5 |
| Количество входных | ||||
| и выходных сигналов: | ||||
| - аналоговый вход | 1 | 1 | 1 | 1 |
| - реле | 3 | 2 | 3 | 2 |
| - аналоговый выход униф. | ||||
| сигнала, настраиваемый - интерфейс RS-485 | 1 | 1 1 | 1 1 | |
| Параметры выходных | - контакты реле; | |||
| сигналов, используемых для | - логический сигнал с уровнем 0 или 14 В, предельный ток | |||
| регулирования температуры | цепи 20 мА; - унифицированный токовый сигнал от 0(4) до 20 мА, сопротивление нагрузки меньше, равно 500 Ом; - унифицированный сигнал напряжения от 0(2) до 10 В, сопротивление нагрузки больше, равно 500 Ом | |||
| Предельные параметры | Переменный ток 3 А при напряжении 230 В - | 150000 | ||
| контактов реле в цепи | переключений; | |||
| регулирования температуры | переменный ток 1 А при напряжении 230 В - 350000 | |||
| переключений; | ||||
| или переменный ток 1 А при напряжении 230 В | ||||
| и cos ф>0,7 - 310000 переключений | ||||
| Компенсация температуры свободных концов термопары | есть | |||
| Напряжение питания переменным током, В | 110 - 240 В, -15/+10 % | |||
| частота, Гц | 48-63 | |||
| постоянным током, В | 20-30 | |||
| 1 | 2 | 3 | 4 | 5 |
| Наименьший разряд цифрового кода отсчетного устройства в режиме измерений | 0,1 | |||
| Потребляемая мощность, В-А | 15 | |||
| Интерфейс связи | RS485 | |||
| Г абаритные размеры, мм, не более (В х Ш х Г) | 48 х 48 х 90,5 | |||
| Масса, кг, не более | 0,123 | |||
| Условия эксплуатации: Диапазон температуры окружающего воздуха, °С Диапазон относительной влажности окружающего воздуха, % Атмосферное давление, кПа | от -5 до +55 до 90 (без конденсации) 101,3+4,0 | |||
| Среднее время наработки до метрологического отказа, ч Средний срок службы, лет | 87000 10 | |||
Таблица 4 - Метрологические характеристики приборов TCON-CSD/20
| Наименование характеристики | Значение |
| Диапазон измерения сигнала термопреобразователя сопротивления в температурном эквиваленте, °С | от -200 до +500 |
| Пределы допускаемой основной погрешности, приведенной к диапазону измерений, %1) | ±0,1 |
| Пределы допускаемой дополнительной погрешности, приведенной к диапазону измерений, вызванная отклонением температуры от (+20±5) °С на 10 °С, °C | ±0,1 |
| Примечание: 1) Погрешность нормирована без учета первичных преобразователей | |
| Таблица 5 - Основные технические характеристики п | риборов TCON-CSD/20 |
| Наименование характеристики | Значение |
| Предельные параметры контактов реле в цепи регулирования температуры | Переменный ток 10 А при напряжении 250 В - 150000 переключений; переменный ток 3 А при напряжении 230 В - 800000 переключений |
| Напряжение питания переменным током, В частота, Гц | 230 В, -15/+10 % 50 |
| Потребляемая мощность, В-А | 2 |
| Наименьший разряд цифрового кода отсчетного устройства в режиме измерений | 0,1 |
| Г абаритные размеры, мм, не более (В х Ш х Г) | 93,5 х 22,5 х 61,6 |
| Масса, кг, не более | 0,110 |
| Условия эксплуатации: Диапазон температуры окружающего воздуха, °С Диапазон относительной влажности окружающего воздуха, % Атмосферное давление, кПа | от 0 до +55 до 75 (без конденсации) 101,3+4,0 |
| Среднее время наработки до метрологического отказа, ч Средний срок службы, лет | 87000 10 |
| Наименование характеристики | Значение |
| Диапазон измерений сигнала термопреобразователя сопротивления (Pt100) в температурном эквиваленте, °С | от -60 до +570 |
| Пределы допускаемой приведенной к диапазону измерений погрешности температуры, %1) | ±0,3 |
| Примечания: 1) Погрешность нормирована без учета первичных преобразователей | |
Таблица 7 - Основные технические характеристики приборов НТС-915-CONT
| Наименование характеристики | Значение |
| 1 | 2 |
| Напряжение питания переменным током, В частота, Гц | от 100 до 250 В, ±10 % 50/60 |
| Потребляемая мощность, В-А | 33 |
| Г абаритные размеры прибора (В х Ш х Г), мм, не более | 75 х 90 х 105 |
| Масса, кг, не более | 0,310 |
| Количество каналов подключения первичных преобразователей Pt100 | 2 |
| Интерфейс | RS-485 |
| Предельные параметры контактов реле | Электромеханическое реле, переменный ток 3 А при напряжении 250 В, 50/60 Гц; реле сигнализации, переменный ток 3 А при напряжении 250 В, 50/60 Гц |
| Наименьший разряд цифрового кода отсчетного устройства в режиме измерений | 1 |
| Условия эксплуатации: Диапазон температуры окружающего воздуха, °С Диапазон относительной влажности окружающего воздуха, % Атмосферное давление, кПа | от -40 до +50 до 80 101,3+4,0 |
| Среднее время наработки до метрологического отказа, ч Средний срок службы, лет | 87000 10 |
наносится на титульный лист эксплуатационной документации типографическим способом. Комплектность средства измерений
Таблица 8 - Комплектность измерителей - регуляторов температуры DIGITRACE
| Наименование изделия или документа | Обозначение | Количество |
| Прибор | TCONTROL-CONT-03 (TCON-CSD/20, НТС-915-CONT) | 1 шт. |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП 2411 - 0145 - 2017 | 1 экз. |
осуществляется по документу МП 2411-0145-2017 «Измерители - регуляторы температуры DIGITRACE. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 19 июля 2017 г.
Основные средства поверки:
Калибратор многофункциональный МС5Р -R , регистрационный № 22237-02 в Федеральном информационном фонде средств измерений.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.558- 2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ 22261-94 Средства измерений электрических и величин. Общие технические условия. Техническая документация компании «Pentair Thermal Managemeent Belgium NV», Бельгия
