| Номер в госреестре | 70091-17 |
| Наименование СИ | Датчики температуры |
| Обозначение типа СИ | MONI-PT100-4/20МА |
| Изготовитель | Компания "nVent Thermal Belgium" NV, Бельгия; Компания "Pentair Thermal Management Belgium NV", Бельгия (срок свидетельства: 29.12.2022 г.) |
| Год регистрации | 2017 |
| Срок свидетельства | 29.12.2027 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики температуры М0№-РТ100-4/20МА (далее - датчики) предназначены для измерений температуры жидких и сыпучих сред и вывода измеренных значений в виде выходного сигнала силы постоянного тока в диапазоне 4 - 20 мА.
Принцип действия датчика основан на свойстве платины изменять электрическое сопротивление с изменением температуры и преобразованием в выходной унифицированный сигнал.
Датчик представляет собой платиновый чувствительный элемент (НСХ Pt100), помещенный в защитную арматуру из нержавеющей стали, подключенный к трансмиттеру в соединительной коробке из армированного стекловолокном полиэфира. Сигнал от чувствительного элемента трансмиттером линеаризуется, масштабируется и преобразуется в выходной унифицированный сигнал силы постоянного тока, линейный по отношению к температуре и сопротивлению.
Датчики могут применяться во взрывоопасных зонах.

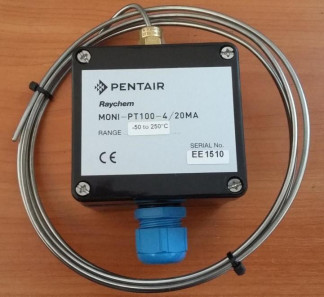

Общий вид датчика представлен на рисунке 1.
Датчик функционирует под управлением встроенного специального программного обеспечения, которое является неотъемлемой его частью. Программное обеспечение осуществляет функции сбора, обработки и передачи измерительной информации посредством выходного сигнала силы постоянного тока 4-20 мА.
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО модификаций | 2945 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -50 до +250 |
| Пределы допускаемой основной абсолютной погрешности в температурном эквиваленте, °С Pt100 трансмиттера | ±(0,3+0,005-|t|) ±(0,005 • |tmax-tmin |) |
| Пределы допускаемой дополнительной погрешности, приведенной к диапазону измерений, вызванная отклонением температуры от (+20±5) °С на 10 °С, % | ±0,1 |
| Примечания: 1) t - измеренное значение температуры, tmax-tmin - разность верхнего и нижнего предела измерений трансмиттера; 2) Основная погрешность датчика определяется как арифметическая сумма погрешности чувствительного элемента и трансмиттера | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Выходной унифицированный сигнал, мА | от 4 до 20 |
| Напряжение питания постоянным током, В | 24 (от токовой петли 4-20 мА) |
| Потребляемая мощность, В-А, не более | 0,5 |
| Схема подключения | 3-х проводная |
| Г абаритные размеры, мм, не более длина погружаемой части | 2000 |
| диаметр погружаемой части | 3 |
| соединительная коробка | 80*75x55 |
| Масса, г, не более | 0,46 |
| Маркировка взрывозащиты | Ex e IIC T6 Gb Ex tb IIIC T85°C Db IP66 |
| Условия эксплуатации трансмиттера: Диапазон температуры окружающего воздуха, °С | от -50 до +60 |
| Относительная влажность окружающего воздуха, % | до 95 |
| Среднее время наработки до метрологического отказа, ч | 93000 |
| Средний срок службы, лет | 20 |
наносят на титульный лист эксплуатационной документации типографическим способом.
Таблица 4 - Комплектность датчика температуры MONI-PT100-4/20MA
| Наименование изделия или документа | Обозначение | Количество |
| Датчики температуры | MONI-PT100-4/20МА | 1 шт. |
| Паспорт | PSP RU MONI-PT100-4/20МА 704058-000 -049(1) | 1 экз. |
| Методика поверки | МП 2411 - 0148- 2017 | 1 экз. |
осуществляется по документу МП 2411-0148-2017 «Датчики температуры МО№-РТ100-4/20МА. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 19 июля 2017 г. Основные средства поверки:
- калибратор многофункциональный серии СЕ модификации CED 7000, регистрационный номер 57455-14 в Федеральном информационном фонде средств измерений;
- термометры сопротивления платиновые эталонные ЭТС 100 3-го разряда, регистрационный номер 19916-10 в Федеральном информационном фонде средств измерений;
- преобразователь сигналов ТС и ТП «Теркон», регистрационный номер 23245-08 в Федеральном информационном фонде средств измерений;
- термостат жидкостный 814 фирмы «ISOTECH», регистрационный номер 20510-06 в Федеральном информационном фонде средств измерений;
- термостат жидкостный 7012, регистрационный номер 40415-09 в Федеральном информационном фонде средств измерений;
- термостат переливной прецизионный ТПП-1.0, регистрационный номер 33744-07 в Федеральном информационном фонде средств измерений.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация компании «Pentair Thermal Managemeent Belgium NV», Бельгия.
