| Номер в госреестре | 70092-17 |
| Наименование СИ | Регуляторы температуры |
| Обозначение типа СИ | Raychem мод. Raystat-Eco-10, Raystat-Control-10 |
| Изготовитель | Компания "nVent Thermal Belgium" NV, Бельгия; Компания "Pentair Thermal Management Belgium NV", Бельгия |
| Год регистрации | 2017 |
| Срок свидетельства | 29.12.2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Регуляторы температуры Raychem модификации RAYSTAT-ECO-IO, RAYSTAT-CONTROL-IO (далее - приборы) предназначены для измерений температуры окружающей среды при подключении датчика температуры (Pt100) и отображения на цифровом дисплее текущего значения, поддержании заданного температурного режима посредством управления силовых элементов электронагревательных цепей.
Принцип действия приборов основан на измерении сигнала от подключаемого датчика MONI-PT100 и поддержании заданного режима температуры электронагревательной цепи. Сигнал от датчика MONI-PT100 линеаризуется, масштабируется, преобразуется в цифровой код и индицируется на встроенном дисплее.
Приборы имеют релейные выходы, независимую уставку и гистерезис для обеспечения высокоточного управления локальными или удаленными нагрузками в полном диапазоне измерений и сигнализацию неисправности прибора. Работой прибора управляет микропроцессор. Программирование и доступ к информации осуществляется с помощью кнопок, расположенных на лицевой панели корпуса прибора.
Конструктивно приборы выполнены в прямоугольном корпусе. На лицевой панели под прозрачной пластиковой крышкой с четырьмя невыпадающими крепежными винтами расположены кнопки управления и ЖК-дисплей. На боковой поверхности корпуса расположены технологические отверстия (кабельные сальники) для подключения к клеммам прибора датчика MONI-PT100, напряжения питания, управляющих выходов.
Модификации различаются функциональными задачами при работе с электронагревательными цепями:
- регулятор температуры RAYSTAT-ECO-10 используется для управления системами обогрева для защиты от замерзания, с учетом температуры окружающего воздуха;
- регулятор температуры RAYSTAT-ECO-CONTROL-Ю - с учетом температуры обогреваемой поверхности.

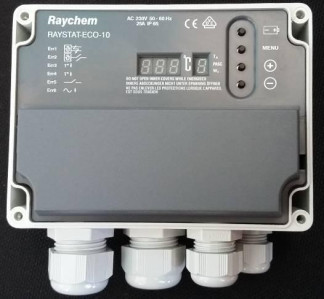

Общий вид приборов представлен на рисунке 1.
Пломбировка корпуса от несанкционированного доступа не предусмотрена.
Прибор функционирует под управлением встроенного специального программного обеспечения. Программное обеспечение осуществляет функции сбора, обработки, передачи и представления измерительной информации.
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «низкий» по Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | RAYSTAT-ECO-10 | RAY S T AT-C ONTROL-10 |
| Номер версии (идентификационный номер) ПО модификаций | FF34_ECO10_3C_V1 | FF34_C10_3 C_V 1 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Модификация | RAYSTAT-ECO-10 RAYSTAT-CONTROL-10 |
| Диапазон измерений и преобразования сигнала (Pt100) в температурном эквиваленте, °С | от -40 до +150 |
| Пределы допускаемой абсолютной погрешности, °С | ±2 |
| Примечание: Погрешность нормирована без учета погрешности датчика MONI-PT100 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания переменным током, В частота, Гц | 230±10 50/60 |
| Потребляемая мощность, В-А | 14 |
| Г абаритные размеры, мм, не более (Д х Ш х Г) | 160 х 120 х 90 |
| Масса, кг, не более | 0,8 |
| Условия эксплуатации: Диапазон температуры окружающего воздуха, °С Относительная влажность окружающего воздуха, % Атмосферное давление, кПа | от -25 до +40 до 80 (без конденсации) 101,3+4,0 |
| Среднее время наработки до метрологического отказа, ч Средний срок службы, лет | 144000 20 |
наносится на титульный лист эксплуатационной документации типографическим способом.
RAYSTAT-CONTROL-10
Таблица 4 - Комплектность регуляторов температуры Raychem модификации RAYSTAT-ECO-10,
| Наименование изделия или документа | Обозначение | Количество |
| Прибор | RAYSTAT-ECO-10 (RAYSTAT-CONTROL-10) | 1 шт. |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП 2411 - 0147- 2017 | 1 экз. |
осуществляется по документу МП 2411-0147-2017 «Регуляторы температуры Raychem модификации RAYSTAT-ECO-10, RAYSTAT-CONTROL-Ю. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 20 июля 2017 г.
Основные средства поверки:
Калибратор многофункциональный МС5Р -R , регистрационный № 22237-02 в Федеральном информационном фонде средств измерений.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.558- 2009 ГСИ. Государственная поверочная схема для средств измерений температуры
