| Номер в госреестре | 70093-17 |
| Наименование СИ | Регуляторы температуры |
| Обозначение типа СИ | NGC-20 |
| Изготовитель | Компания "Pentair Thermal Management Belgium NV", Бельгия; Компания "nVent Thermal Belgium" NV, Бельгия |
| Год регистрации | 2017 |
| Срок свидетельства | 29.12.2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Регуляторы температуры серии NGC-20 модификации NGC-20-C-E, NGC-20-CL-E (далее -приборы) предназначены для измерений температуры окружающей среды при подключении датчика температуры (Pt100) и отображения на цифровом дисплее текущего значения, поддержании заданного температурного режима посредством управления силовых элементов электронагревательных цепей, в том числе и во взрывоопасных зонах.
Принцип действия приборов основан на измерении сигнала от подключаемого датчика M0NI-PT100 и поддержании заданного режима температуры электронагревательной цепи. Сигнал от датчика M0NI-Pt100 линеаризуется, масштабируется, преобразуется в цифровой код и индицируется на встроенном дисплее. В модификации NGC-20-CL-E используется ограничитель температуры, диапазон уставки от минус 60 до плюс 599 °С.
Приборы имеют релейные выходы, независимую уставку и гистерезис для обеспечения высокоточного управления локальными или удаленными нагрузками в полном диапазоне измерений и сигнализацию неисправности прибора. Работой прибора управляет микропроцессор. Программирование и доступ к информации осуществляется с помощью кнопок, расположенных на лицевой панели корпуса прибора под крышкой со смотровым окном.
Конструктивно приборы выполнены в прямоугольном корпусе. На лицевой панели под крышкой с четырьмя невыпадающими крепежными винтами расположены кнопки управления, светодиодная индикация и дисплей. На боковой поверхности корпуса расположены технологические отверстия (кабельные сальники) для подключения к клеммам прибора датчика(ов) Pt100, напряжения питания, управляющих выходов, интерфейса связи с ПК.

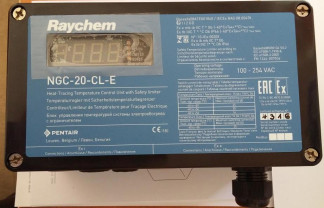

Общий вид приборов представлен на рисунке 1.
Пломбировка корпуса от несанкционированного доступа не предусмотрена.
О
Bpeela0eATWQl84X ЛЕСЕ» BASOB ВЙ47Х ©II2&D
Ex e mb ib ИСТ1 ЭЬ |-4ВаС*Та<*‘йСИ..гаа E* tb me T ■ -C Db IPifi |-40l'C«Ta«.*»Cf«ta a.““S* N”: «ЫЕх-ИИСХ ^ !ё& Ея e ibmb HOT* Git
Ei tb IHCT”°C □bit'*» ii!6tv Te-wpipJilure Limitrr accordin'; m. iiLl)erhpl>1tmpera!№Mi)nrzBr nach LimHlvr de S4curfl?aeiCfe Опыяичитвпь беавнасилпи г мв'в«тст&*ч <
Raychem
NGC-20-CL-E
•Cj>PENTAIR
Leuven, Belgium f Левен. Бельгия
Прибор функционирует под управлением встроенного специального программного обеспечения. Программное обеспечение осуществляет функции сбора, обработки, хранения, передачи и представления измерительной информации.
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | NGC-20-C-E | NGC-20-CL-E |
| Номер версии (идентификационный номер) ПО модификаций | 31951000113 | 31951200113 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений сигнала термопреобразователя сопротивления (Pt100) в температурном эквиваленте, °С | от -80 до +700 |
| Пределы допускаемой абсолютной погрешности, °С1) | ±2 |
| Примечание:!) Погрешность нормирована без учета первичных преобразователей | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания переменным током, В частота, Гц | от 110 до 250 В, ±10 % 50/60 |
| Потребляемая мощность, В-А | 20 |
| Г абаритные размеры прибора (В х Ш х Г), мм, не более | 220 х 120 х 120 |
| Масса, кг, не более | 2,3 |
| Количество каналов подключения датчиков Pt100 | 1 (2 -при использовании ограничителя) |
| Интерфейс | RS-485, Bluetooth |
| Предельные параметры контактов реле | Электромеханическое реле, переменный ток 3 А при напряжении 250 В, 50/60 Гц; 500000 переключений |
| Условия эксплуатации: Диапазон температуры окружающего воздуха, °С Диапазон относительной влажности окружающего воздуха, % Атмосферное давление, кПа | от -60 до +50 до 80 (без конденсации) 101,3+4,0 |
| Маркировка взрывозащиты | 1 Ex e ib mb IIC T95° Gb X Ex tD A21 IP66 T95°C |
| Среднее время наработки до метрологического отказа, ч Средний срок службы, лет | 144000 20 |
наносится на титульный лист эксплуатационной документации типографическим способом. Комплектность средства измерений
Таблица 4 - Комплектность регулятора температуры серии NGC-20
| Наименование изделия или документа | Обозначение | Количество |
| Регулятор температуры | NGC-20-C-E (NGC-20-CL-E) | 1 шт. |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП 2411 - 0146 - 2017 | 1 экз. |
осуществляется по документу МП 2411-0146-2017 «Регуляторы температуры серии NGC-20. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 20 июля 2017 г. Основные средства поверки:
Калибратор многофункциональный МС5 -R -IS, регистрационный № 22237-02. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.558- 2009 ГСИ. Государственная поверочная схема для средств измерений температуры
