Государственный реестр средств измерений

Термопреобразователи сопротивления MONI, 70094-17

70094-17
Термопреобразователи сопротивления серии MONI модификации MONI-РТ 100-NH, MONI-РТ 100-EXE, MONI-РТ 100-EXE SENSOR, MONI-РТ 100-260/2, MONI-РТ 100-EXE-AMB (в дальнейшем термопреобразователи) предназначены для измерений температуры электронагревательных цепей, а также температуры других объектов и сред во взрывоопасных и нормальных зонах.
Карточка СИ
Номер в госреестре 70094-17
Наименование СИ Термопреобразователи сопротивления
Обозначение типа СИ MONI
Изготовитель Компания "nVent Thermal Belgium" NV, Бельгия; Компания "Pentair Thermal Management Belgium NV", Бельгия
Год регистрации 2017
Срок свидетельства 29.12.2022
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Термопреобразователи сопротивления серии MONI модификации MONI-РТ 100-NH, MONI-РТ 100-EXE, MONI-РТ 100-EXE SENSOR, MONI-РТ 100-260/2, MONI-РТ 100-EXE-AMB (в дальнейшем термопреобразователи) предназначены для измерений температуры электронагревательных цепей, а также температуры других объектов и сред во взрывоопасных и нормальных зонах.

Описание

Принцип действия термопреобразователей основан на свойстве платины изменять свое сопротивление с изменением температуры. Термопреобразователи имеют чувствительный элемент, выполненный из платиновой проволоки и помещенный в защитную арматуру из нержавеющей стали.

В термопреобразователях модификации MONI-РТ 100-260/2 удлинительный кабель из фторополимера (радиус изгиба не более 20 мм), в модификации MONI-РТ 100-NH кабель из силикона (радиус изгиба не более 5 мм) подключается к регистрирующему прибору через соединительную коробку.

В термопреобразователях модификаций MONI-РТ 100-EXE, MONI-РТ 100-EXE SENSOR, MONI-РТ 100-EXE-AMB чувствительный элемент вместе с удлинительным кабелем помещен в арматуру из нержавеющей стали (радиус изгиба не более 20 мм) и герметично подключен к соединительной коробке (кроме MONI-РТ 100-EXE SENSOR). В модификации MONI-РТ100-EXE-AMB защитная арматура усилена латунной трубкой.

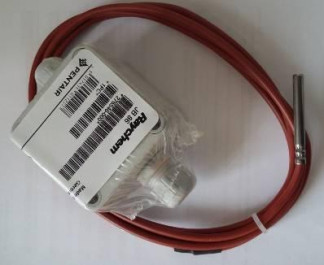

Общий вид средства измерений представлен на рисунке 1

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Модификации

MONI-

РТ100-

NH

MONI-

РТ100-

260/2

MONI-

РТ100-

EXE

SENSOR

MONI-

РТ100-

EXE

MONI-

РТ100-

EXE-

AMB

Диапазон измерений температуры, °С

от -50 до +180

от -50

до +260

от -100 до +500

Температурный коэффициент, °С-1

0,00385

Пределы допускаемой абсолютной погрешности, °С класс В по ГОСТ 6651-2009

±(0,30 + 0,005ЧШм)

Таблица 2 - Общие технические характеристики

Наименование характеристики

Значение

Модификации

MONI-

РТ100-Ж

MONI-

РТ100-

260/2

MONI-

РТ100-

EXE

SENSOR

MONI-

РТ100-

EXE

MONI-

РТ100-

EXE-

AMB

Тип чувствительного элемента

Pt100

Схема соединения

2-х

проводная

3-х проводная

Габаритные размеры длина, мм

длина чувствительного элемента, мм, не более диаметр, мм, не более

соединительная коробка, мм, не более

2000

50 6 (4,6 -кабель)

80x65x55

2000

50 6 (4,8 -кабель)

2000*

50

3

2000*

50

3

80x75x55

130

(защитная

трубка)

50

3

80x75x55

Маркировка взрывозащиты

-

-

1 Ex e IIC T6 Gb X Ex tb IIIC T85°C

P66 или Db X

Условия эксплуатации: Диапазон температуры окружающего воздуха, °С Относительная влажность окружающего воздуха, %, не более

от -30 до +80

80

от -40 до +75

80

от -60 до +60 95

Среднее время наработки до метрологического отказа, ч Средний срок службы, лет

59000

12

Примечание: * другая длина по заказу (маркировка SIND-YY-ZZZZ/MONI-PT100-EXE-XXM, SIND-YY-ZZZZ/MONI-PT100-EXE-SENSOR-XXM, где YY - год выпуска, ZZZZ -порядковый номер, XXM- длина в метрах.)

Знак утверждения типа

наносят на титульный лист эксплуатационной документации типографическим способом Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Термопреобразователь

сопротивления

MONI-РТ 100-NH (MONI-РТ 100-EXE, MONI-РТ 100-EXE SENSOR, MONI-РТ 100-260/2, MONI-РТ 100-EXE-AMB)

1 шт.

Паспорт

1 экз.

Поверка

осуществляется по документу ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.

Основные средства поверки:

-    термометры сопротивления платиновые эталонные ЭТС 100 3-го разряда, регистрационный номер 19916-10;

-    преобразователь сигналов ТС и ТП «Теркон», регистрационный номер 23245-08;

-    термостаты жидкостные 7000 модификации 7000, мод. 7007, 7008, 7009, 7011, 7012, 7015, 7037, 7040, 7060, 7080, 7100, 7102, 7103, 7108, 7312, 7320, 7321, 7340, 7341, 7380, 7381, 7911А2, регистрационный номер 40415-15;

-    мультиметр - мегомметр Fluke 1587 FC, регистрационный номер 64023-16.

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

отсутствуют.

Нормативные документы

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
