| Номер в госреестре | 70097-17 |
| Наименование СИ | Тепловычислители |
| Обозначение типа СИ | СПТ963 |
| Изготовитель | АО "НПФ "Логика", г.С.-Петербург |
| Год регистрации | 2017 |
| Срок свидетельства | 29.12.2027 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Тепловычислители СПТ963 предназначены для измерения электрических сигналов силы постоянного тока, сопротивления и частоты, соответствующих параметрам воды, насыщенного или перегретого пара либо иных теплоносителей, транспортируемых по трубопроводам систем тепло- и водоснабжения, температуре окружающего воздуха, атмосферному давлению и другим параметрам контролируемой среды с последующим расчетом расхода, объема, массы, тепловой мощности и количества теплоты (тепловой энергии) теплоносителя.
Тепловычислители представляют собой измерительно-вычислительные устройства. Тепловычислители обеспечивают измерение входных электрических сигналов, поступающих от датчиков параметров контролируемой среды (расход, объем, температура, давление или разность давлений), с последующим расчетом расхода, объема, массы, тепловой мощности и тепловой энергии теплоносителя.
Тепловычислители обеспечивают обслуживание до шестнадцати трубопроводов. Непосредственно к вычислителю могут быть подключены восемь датчиков с выходным сигналом силы тока, восемь датчиков с частотным или импульсным выходным сигналом и восемь датчиков с сигналом сопротивления, образуя конфигурацию входов 8I+8F+8R. Посредством измерительных адаптеров АДС97, подключаемых по интерфейсу RS485, конфигурация входов может быть расширена до 12I+12F+12R при подключении одного и до 16I+16F+16R при подключении двух адаптеров.

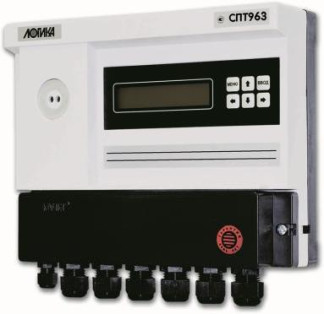

Конструктивно тепловычислители выполнены в пластмассовом корпусе. На лицевой панели тепловычислителя расположены клавиатура, дисплей и оптический порт. В монтажном отсеке корпуса размещены разъемы для внешних подключений. Доступ к элементам, расположенным внутри корпуса, в том числе несущим программное обеспечение, ограничен пломбированием. Общий вид тепловычислителя СПТ963 и схема пломбирования приведены на рисунке 1.
О
Г
Пломба поверителя
Программное обеспечение (ПО) тепловычислителей встроенное, неперезагружаемое при эксплуатации, имеющее метрологически значимую часть. ПО реализует вычислительные, диагностические и интерфейсные функции согласно эксплуатационной документации. Уровень защиты ПО от непреднамеренных и преднамеренных изменений "высокий" по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | 01.0.х.хх |
| Цифровой идентификатор | FFB3 |
Таблица 2 - Метрологические и технические характеристики тепловычислителей СПТ963
| Наименование характеристики | Значение |
| Диапазоны измерений сигналов тока, соответствующих расходу, давлению, разности давлений и температуре, мА | от 0 до 5; от 0 до 20; от 4 до 20 |
| Диапазон измерений сигналов сопротивления, соответствующих температуре, Ом | 39 до 235 |
| Диапазон измерений сигналов сопротивления, соответствующих разности температур, Ом | от 39 до 235 |
| Диапазон измерений частоты импульсных сигналов, соответствующих расходу, Г ц | от 10-4 до 5 103 |
| Диапазон показаний давления , МПа | от 0 до 30 |
| Диапазон показаний разности давлений2, кПа | от 0 до 1000 |
| Диапазон показаний температуры, °С | от -50 до +600 |
| Диапазон показаний разности температур, °С | от 0 до 175 |
| Диапазон показаний объемного расхода, м /ч | от 0 до 106 |
| Диапазон показаний массового расхода, т/ч | от 0 до 106 |
| Диапазон показаний объема, м | от 0 до 9108 |
| Диапазон показаний массы, т | от 0 до 9108 |
| Диапазон показаний тепловой мощности3, ГДж/ч | от 0 до 106 |
| Диапазон показаний количества теплоты (тепловой энергии)4, ГДж | от 0 до 9-108 |
| Пределы допускаемой, приведенной к диапазону измерений, погрешности измерения объемного и массового расхода, давления и температуры при входных сигналах тока, %: - в диапазонах от 0 до 20 мА и от 4 до 20 мА - в диапазонах от 0 до 5 мА | ±0,05 ±0,1 |
| Пределы допускаемой, приведенной к диапазону измерений, погрешности измерения разности давлений при применении преобразователей с пропорциональной характеристикой, %: - в диапазонах от 0 до 20 мА и от 4 до 20 мА - в диапазоне от 0 до 5 мА | ±0,05 ±0,1 |
1 Давление может быть выражено в единицах: "МПа" и "кгс/см2"
2 Разность давлений может быть выражена в единицах: "кПа" и "кгс/м2"
3 Тепловая мощность может быть выражена в единицах: "ГДж/ч", "Гкал/ч" и "МВт"
4 Количество теплоты (тепловая энергия) может быть выражена в единицах: "ГДж", "Гкал" и "МВт-ч"
| Наименование характеристики | Значение |
| Пределы допускаемой, приведенной к диапазону измерений, погрешности измерения разности давлений при применении преобразователей с квадратичной характеристикой, %: - в диапазонах от 0 до 20 мА и от 4 до 20 мА | ±0,1 |
| - в диапазоне от 0 до 5 мА | ±0,15 |
| Пределы допускаемой абсолютной погрешности измерения температуры при входных сигналах о/~' сопротивления, С: - преобразователи Pt100, 100П, 100М | ±0,1 |
| - преобразователи Pt50, 50П, 50М | ±0,15 |
| Пределы допускаемой абсолютной погрешности измерения разности температур при входных сигналах сопротивления, С | ±0,03 |
| Пределы допускаемой относительной погрешности измерения объемного и массового расхода при применении преобразователей с импульсным выходным сигналом, % | ±0,05 |
| Пределы допускаемой относительной погрешности часов, % | ±0,01 |
| Пределы допускаемой относительной погрешности вычислений параметров, % | ±0,02 |
| Пределы допускаемой относительной погрешности измерительного канала количества теплоты (тепловой энергии) при (3<At<175) °С, % | ±(0,5+3/At) |
| Габаритные размеры, мм, не более: - длина | 244 |
| - ширина | 70 |
| - высота | 220 |
| Масса, кг, не более | 2 |
| Электропитание, В | 12±2 |
| Потребляемый ток, мА, не более | 350 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -10 до +50 |
| - относительная влажность при 35 °С и более низких температурах, % | 95 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Средняя наработка на отказ, ч | 85000 |
| Средний срок службы, лет | 15 |
наносится на лицевую панель тепловычислителя методом трафаретной печати и на первую страницу эксплуатационных документов типографским способом.
Таблица 4 - Комплектность
| Наименование | Количество |
| Тепловычислитель СПТ963 | 1 шт. |
| Руководство по эксплуатации с методикой поверки (РАЖГ.421412.034 РЭ) | 1 шт. |
| Паспорт (РАЖГ.421412.034 ПС) | 1 шт. |
| Штекер MC 1.5/2 -ST-3.81 | 20 шт. |
| Штекер MC 1.5/4 -ST-3.81 | 8 шт. |
| Штекер MC 1.5/5 -ST-3.81 | 1 шт. |
| Штекер MC 1.5/1 -ST-3.81 | 1 шт. |
| Штекер RJ-45 | 1 шт. |
| Заглушка кабельного ввода | 7 шт. |
осуществляется по документу РАЖГ.421412.034 РЭ "Тепловычислители СПТ963. Руководство по эксплуатации", раздел 11 "Методика поверки", утвержденному ФГУП "ВНИИМС" 30 октября 2017 г.
Основные средства поверки:
стенд СКС6 рег. № 17567-09 (абсолютная погрешность формирования сигналов тока ±0,003 мА, сигналов сопротивления ±0,015 Ом, относительная погрешность формирования сигналов частоты ±0,003 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с заданной точностью.
Знак поверки наносится на паспорт и (или) на свидетельство о поверке тепловычислителя.
приведены в эксплуатационном документе.
ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия
ГСССД 187-99 Вода. Удельный объем и энтальпия при температурах от 0 до 1000 °С и давлениях от 0,001 до 1000 МПа.
МИ 2412-97 Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя.
МИ 2451-98 Паровые системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя.
ТУ 4213-101-23041473-2017 Тепловычислители СПТ963. Технические условия.
